Installationsanleitung für LED-Röhre Green Creative 15T8U6/8CCTS/HYB/C

Detaillierte Installationsanleitung für die Green Creative LED-Röhre 15T8U6/8CCTS/HYB/C. Enthält Anweisungen für den direkten Austausch (Typ A) und den Bypass-Betrieb (Typ B), CCT-Einstellung sowie Schaltpläne.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Green Creative 15T8U6/8CCTS/HYB/C ist eine LED-Röhre, die sowohl als direkter Ersatz (Typ A) als auch im Bypass-Betrieb (Typ B) bei 120-277V betrieben werden kann. Die Farbtemperatur (CCT) ist über einen Schalter an der Röhre einstellbar. S. 1

Wichtigste Schritte

Stromversorgung ausschalten S. 1, 2, 3
CCT-Schalter einstellen S. 1, 3

Erste Inbetriebnahme

Stellen Sie die CCT-Farbtemperatur vor dem Einbau ein, während die Lampe nicht unter Strom steht. S. 1, 3

Probleme und Lösungen

Lampe leuchtet nicht

Stromversorgung prüfen, Lampe entfernen und Hersteller oder Elektriker kontaktieren.

S. 1, 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
Abmessungen (Lampenfach)	24" x 23-7/8" x 3-3/8"	Erforderliche Mindestgröße des Leuchtenfachs.	S. 1

Wo es im PDF steht

Installationsanleitung Typ A & B S. 1, 2
Schaltpläne S. 3, 4

Inhaltsverzeichnis

Wichtige Informationen zur Installation

Diese LED-Röhre ist für den Betrieb mit 120-277V ausgelegt. Sie unterstützt zwei Installationsarten:

Typ A: Direkter Austausch in Leuchten mit vorhandenem elektronischem Vorschaltgerät (keine Modifikation der Leuchte erforderlich).
Typ B: Bypass-Betrieb, bei dem das Vorschaltgerät umgangen wird und die Röhre direkt an die Netzspannung angeschlossen wird.

Sicherheitshinweise: Schalten Sie vor Beginn der Arbeiten immer die Stromversorgung am Sicherungskasten aus. Nicht für Notbeleuchtung oder Leuchten mit separatem Starter geeignet. Bei Flackern oder Summen sofort Strom abschalten und die Lampe entfernen.

Vorbereitung

Stellen Sie sicher, dass die Leuchte für die LED-Umrüstung geeignet ist. Prüfen Sie die Abmessungen des Leuchtenfachs (24" x 23-7/8" x 3-3/8"). Stellen Sie sicher, dass die Netzspannung 120-277V verfügbar ist.

Installation Typ A (Direkter Austausch)

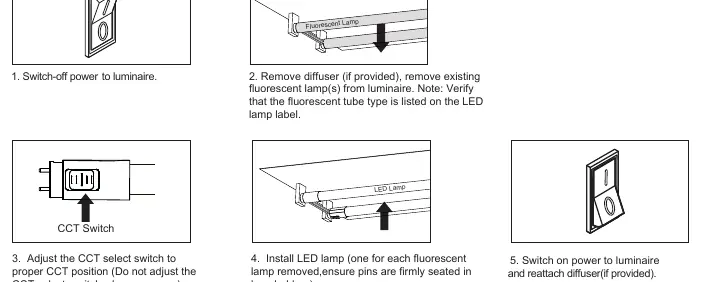

Schalten Sie die Stromversorgung zur Leuchte aus.
Entfernen Sie den Diffusor und die vorhandenen Leuchtstofflampen.
Stellen Sie den CCT-Schalter an der LED-Röhre auf die gewünschte Farbtemperatur ein (nicht bei eingeschaltetem Strom verstellen).
Setzen Sie die LED-Röhre ein und stellen Sie sicher, dass die Stifte fest in den Fassungen sitzen.
Bringen Sie den Diffusor wieder an und schalten Sie den Strom ein.

Installation Typ B (Bypass-Betrieb)

Schalten Sie die Stromversorgung zur Leuchte aus.
Entfernen Sie den Diffusor und die vorhandenen Leuchtstofflampen.
Trennen Sie alle Kabel, die mit dem vorhandenen Vorschaltgerät verbunden sind, und entfernen Sie das Vorschaltgerät.
Stellen Sie den CCT-Schalter an der LED-Röhre auf die gewünschte Farbtemperatur ein.
Führen Sie die Verkabelung gemäß den beiliegenden Schaltplänen (Diagramme 1-8) durch. Verwenden Sie geeignete Verbinder.
Bringen Sie den "Modification Sticker" an einer gut sichtbaren Stelle an.
Setzen Sie die LED-Röhre ein, bringen Sie den Diffusor wieder an und schalten Sie den Strom ein.

CCT-Einstellung

Die Röhre verfügt über einen CCT-Schalter zur Auswahl der Farbtemperatur. Dieser Schalter darf nur im spannungsfreien Zustand betätigt werden. Stellen Sie die gewünschte Farbtemperatur vor dem Einsetzen der Röhre ein.

Praktische Hilfe

Typische Probleme

Lampe leuchtet nicht nach Installation

Prüfen Sie die Stromversorgung. Bei Typ B: Überprüfen Sie die Verkabelung gemäß Schaltplan. Stellen Sie sicher, dass die Stifte korrekt in den Fassungen sitzen.

Summen oder Flackern

Schalten Sie sofort den Strom ab, entfernen Sie die Lampe und kontaktieren Sie den Hersteller oder einen qualifizierten Elektriker.

Vor der Verwendung

Stromversorgung am Sicherungskasten vollständig ausschalten.
Prüfen, ob die Leuchte für LED-Umrüstung geeignet ist.
Bei Typ B: Sicherstellen, dass das Vorschaltgerät entfernt wurde.
CCT-Farbtemperatur vor dem Einbau einstellen.
Sicherstellen, dass die Stifte fest in den Fassungen sitzen.

Modellkompatibilität

Nicht für Notbeleuchtung oder Notausgangsleuchten geeignet.
Nicht in Leuchten mit separatem Starter verwenden.
Geeignet für feuchte Umgebungen, wenn in wetterfesten Leuchten installiert.
Geeignet für 'Type IC' oder 'Type Non-IC' Leuchten.
