Bedienungsanleitung für GREE 9,000Btu-24,00Btu Comfort Boden-Decken-Klimagerät

Schnellstartanleitung für das GREE Boden-Decken-Klimagerät. Enthält wichtige Sicherheitshinweise, Installationsschritte, Bedienung der Fernbedienung, Wartung und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Übersicht der Hauptkomponenten des Klimageräts Seite 15 Zusätzliches Montagefoto von Seite 24 Seite 24 Vakuum- und Gasleckprüfung Seite 35

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die offizielle Bedienungsanleitung für die GREE Boden-Decken-Klimageräte (9.000 bis 24.000 BTU). Es enthält kritische Sicherheitsanweisungen für den Umgang mit dem brennbaren Kältemittel R32, Installationsanforderungen, Anleitungen zur Fernbedienung sowie Wartungs- und Fehlerbehebungshinweise. Installation, Wartung und Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

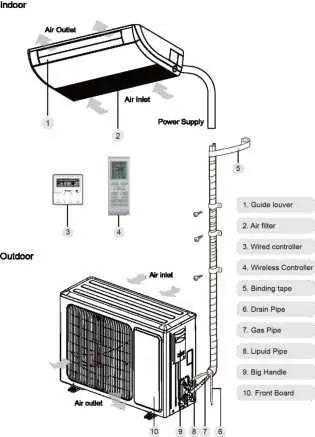

Übersicht der Hauptkomponenten des Klimageräts
Übersicht der Hauptkomponenten des Klimageräts

Sicherheitshinweise

  • Das Gerät verwendet das brennbare Kältemittel R32.
  • Installation und Lagerung müssen in gut belüfteten Räumen erfolgen, die die Mindestflächenanforderungen erfüllen.
  • Keine Zündquellen (offene Flammen, Gasgeräte, elektrische Heizungen) im Betriebsbereich.
  • Das Gerät muss ordnungsgemäß geerdet sein.
  • Bei Kältemittelaustritt sofort lüften, Zündquellen entfernen und den Kundendienst kontaktieren.

Bedienung der Fernbedienung

Die Fernbedienung steuert verschiedene Betriebsmodi: Auto, Kühlen, Trocknen, Ventilator und Heizen. Wichtige Funktionen umfassen:

  • X-FAN: Trocknet den Verdampfer nach dem Ausschalten, um Schimmelbildung zu vermeiden.
  • I FEEL: Passt die Temperatur basierend auf der Umgebungstemperatur in der Nähe der Fernbedienung an.
  • Schlafmodus: Bietet verschiedene Kurven für den nächtlichen Komfort.
  • 8°C Heizfunktion: Hält die Raumtemperatur im Heizmodus konstant auf 8°C.

Installation

Die Installation muss gemäß den nationalen Verkabelungsvorschriften und den Anforderungen von NEC/CEC erfolgen. Wichtige Schritte:

Zusätzliches Montagefoto von Seite 24
Zusätzliches Montagefoto von Seite 24
Vakuum- und Gasleckprüfung
Vakuum- und Gasleckprüfung
  • Auswahl eines stabilen Montageorts, der das Gewicht des Geräts tragen kann.
  • Einhaltung der Mindestabstände für Wartungsarbeiten.
  • Fachgerechte Installation der Kältemittelleitungen (Bördeln, Vakuumprüfung, Dichtheitsprüfung).
  • Korrektes Anschließen der elektrischen Leitungen und Sicherstellung der Erdung.

Wartung und Fehlerbehebung

Bei Störungen wie Brandgeruch, ungewöhnlichen Geräuschen oder häufigem Auslösen des Schutzschalters das Gerät sofort ausschalten und den Kundendienst rufen. Fehlercodes (z.B. E1 für Hochdruckschutz, E6 für Kommunikationsfehler, EA für Kältemittelleckage) werden auf dem Display angezeigt.

Herstellerinformationen

Gree Electric Appliances, Inc.

Markenprofil
Herstellerwebsite https://www.gree.com Support https://www.gree.com/service Herstellerhandbücher https://www.gree.com/download

Praktische Hilfe

Typische Probleme

Gerät startet nicht

Stromversorgung prüfen, Schutzschalter kontrollieren, sicherstellen, dass die Tasten nicht gesperrt sind.

Schlechte Kühl-/Heizleistung

Luftfilter reinigen, Türen/Fenster schließen, Hindernisse vor dem Lufteinlass/Auslass entfernen, Kältemittelleckage prüfen.

Fehlercode EA

Kältemittelleckage erkannt. Raum sofort lüften, Zündquellen entfernen, Raum verlassen und Kundendienst kontaktieren.

Vor der Verwendung

  • Prüfen, ob die Stromspezifikationen mit dem Typenschild übereinstimmen.
  • Sicherstellen, dass das Gerät ordnungsgemäß geerdet ist.
  • Überprüfen, ob alle Installationsarbeiten abgeschlossen sind.
  • Sicherstellen, dass keine Hindernisse den Luftstrom blockieren.
  • Batterien in die Fernbedienung einlegen.

Technische Daten in der Praxis

Kältemittel R32
Brennbares Kältemittel, erfordert spezielle Handhabung und Belüftung.
Mindestraumfläche
Abhängig von der Kältemittelmenge, siehe Tabelle 'a' in der Anleitung.
Spannungsversorgung
208/230V~ 60Hz für alle Modelle.

Abbildungen und Diagramme

  • Fig. 1: Übersicht der Hauptkomponenten (Innengerät, Außengerät, Fernbedienung).
  • Fig. 17: Vakuum- und Gasleckprüfung mit Manometer-Set.
  • Fig. 26/27: Korrekte elektrische Verkabelung (Massivdraht vs. Litze).

Modellkompatibilität

  • Nur für qualifiziertes Fachpersonal zur Installation und Wartung.
  • Nicht in Waschküchen installieren.
  • Wired Controller ist optional.
