Bedienungsanleitung für GREE 30,000Btu-36,000Btu Boden-Decken-Klimagerät
Schnellstartanleitung für das GREE Boden-Decken-Klimagerät. Enthält wichtige Sicherheitshinweise, Installationsschritte, Anleitungen zur Fernbedienung, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument ist die offizielle Bedienungs- und Installationsanleitung für das GREE Boden-Decken-Klimagerät (30.000-36.000 Btu). Es enthält kritische Sicherheitsanweisungen für den Umgang mit dem brennbaren Kältemittel R32, Installationsanforderungen für Fachpersonal sowie Anleitungen zur Bedienung der Fernbedienung und Fehlerbehebung. Installation, Wartung und Reparatur dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.
Sicherheitshinweise
- Das Gerät verwendet das brennbare Kältemittel R32. Installation und Lagerung müssen in gut belüfteten Räumen erfolgen, die die Mindestflächenanforderungen erfüllen.
- Keine Zündquellen (offene Flammen, Gasgeräte, elektrische Heizungen) im Installations- oder Wartungsbereich.
- Das Gerät muss ordnungsgemäß geerdet sein.
- Bei austretendem Kältemittel sofort lüften, Zündquellen entfernen und den Kundendienst kontaktieren.
- Kinder ab 8 Jahren und Personen mit eingeschränkten Fähigkeiten dürfen das Gerät nur unter Aufsicht bedienen.
Installation
Die Installation muss gemäß den nationalen Vorschriften (NEC/CEC) durch autorisiertes Personal erfolgen.
- Standortwahl: Der Untergrund muss das Gewicht des Geräts tragen können. Ausreichend Freiraum für Wartungsarbeiten gemäß den Abmessungen in der Anleitung einplanen.
- Rohrleitungen: Verbindungsrohre müssen thermisch isoliert sein. Biegeradien von mindestens 150 mm einhalten, um Knicke zu vermeiden.
- Vakuumierung: Vor der Inbetriebnahme muss das System evakuiert werden, um Feuchtigkeit und Luft zu entfernen.
- Elektrische Verkabelung: Anschluss gemäß Schaltplan. Sicherstellen, dass die Spannungsversorgung den Spezifikationen auf dem Typenschild entspricht.
Bedienung der Fernbedienung
Die Fernbedienung bietet verschiedene Modi: Auto, Kühlen, Trocknen, Ventilator und Heizen. Funktionen wie X-FAN (zur Trocknung des Verdampfers), I FEEL (temperaturabhängige Anpassung), Sleep-Modus und Timer-Einstellungen können direkt gesteuert werden. Die Kindersicherung kann durch gleichzeitiges Drücken von On/Off und Minus aktiviert werden.
Wartung und Fehlerbehebung
Regelmäßige Reinigung der Filter ist erforderlich. Bei Fehlern zeigt das Gerät Codes an (z.B. E1 für Hochdruckschutz, E6 für Kommunikationsfehler, EA für Kältemittelleckage). Bei Auftreten von Brandgeruch oder anderen abnormalen Zuständen sofort die Stromzufuhr unterbrechen und den Fachhändler kontaktieren.
Herstellerinformationen
Gree Electric Appliances, Inc.
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Stromversorgung prüfen, Fehlerstromschutzschalter kontrollieren, prüfen ob Tasten gesperrt sind.
Schlechte Kühl-/Heizleistung
Luftfilter reinigen, Türen/Fenster schließen, Hindernisse vor dem Lufteinlass entfernen, Kältemittelleckage prüfen.
Fehlercode EA
Kältemittelleckage erkannt. Fenster öffnen, Raum verlassen, Zündquellen vermeiden und Kundendienst rufen.
Fehlercode FE
Kältemittelsensor defekt oder Lebensdauer erreicht. Kundendienst zur Reparatur kontaktieren.
Vor der Verwendung
- Prüfen, ob die Stromspezifikationen mit dem Typenschild übereinstimmen.
- Sicherstellen, dass die Erdung korrekt angeschlossen ist.
- Überprüfen, ob der Luftfilter sauber und korrekt eingesetzt ist.
- Sicherstellen, dass keine Hindernisse den Lufteinlass oder -auslass blockieren.
- Prüfen, ob die Batterien der Fernbedienung korrekt eingelegt sind.
Technische Daten in der Praxis
- Kältemittel R32
- Brennbares Kältemittel; erfordert spezielle Sicherheitsvorkehrungen bei Installation und Wartung.
- Mindestraumfläche
- Abhängig von der Kältemittelmenge; muss gemäß Tabelle 'a' in der Anleitung eingehalten werden.
- Spannungsversorgung
- 208/230V~ 60Hz für die 30K/36K Modelle.
Abbildungen und Diagramme

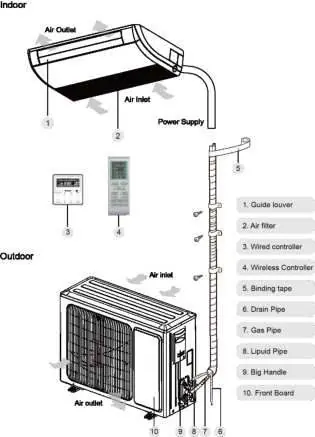

- Fig. 1: Übersicht der Hauptkomponenten (Innen- und Außengerät).
- Fig. 17: Anschluss des Manometers zur Vakuumierung des Systems.
- Fig. 26: Korrekte Vorbereitung der Kabelenden für den elektrischen Anschluss.
Modellkompatibilität
- Nur für Modelle mit Kältemittelsensor anwendbar.
- Wired Controller ist optional erhältlich.
- Kühl-only-Einheiten empfangen keine Heizsignale.
