Installationsanleitung für Goodman 0230K00007 A2L Zubehör-/Zonensteuerungs-Kit

Schnellstart-Anleitung für die Installation und Verkabelung des Goodman A2L Zubehör-/Zonensteuerungs-Kits. Enthält wichtige Sicherheitshinweise, Schaltpläne für verschiedene Dämpfertypen und Testverfahren zur Inbetriebnahme.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Installation und Verkabelung des A2L Zubehör-/Zonensteuerungs-Kits für R-32 Kältemittel-HVAC-Systeme. Das Kit dient dazu, bei einem Kältemittelleck alle Zonen-Dämpfer zu öffnen und angeschlossene Zubehörgeräte (wie Luftreiniger, UV-Lampen oder Befeuchter) abzuschalten, um die Sicherheit zu gewährleisten. Die Installation darf nur von geschultem Fachpersonal durchgeführt werden.

Sicherheitshinweise

  • Trennen Sie vor allen Arbeiten die Stromversorgung. Es können mehrere Stromquellen vorhanden sein.
  • Sicherheitsvorrichtungen dürfen niemals umgangen werden.
  • Das Gerät ist nicht für Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten ohne Aufsicht bestimmt.
  • Die Einhaltung der lokalen Lizenzanforderungen für Wartungsarbeiten ist zwingend erforderlich.

Installation und Verkabelung

Das Kit unterstützt bis zu 3 Zonen. Bei größeren Systemen sind zusätzliche Steuereinheiten erforderlich. Das Kit sollte nicht direkt am Gerät, sondern an einer Wand, einem Holzbalken oder einem Rückluftkanal in der Nähe montiert werden.

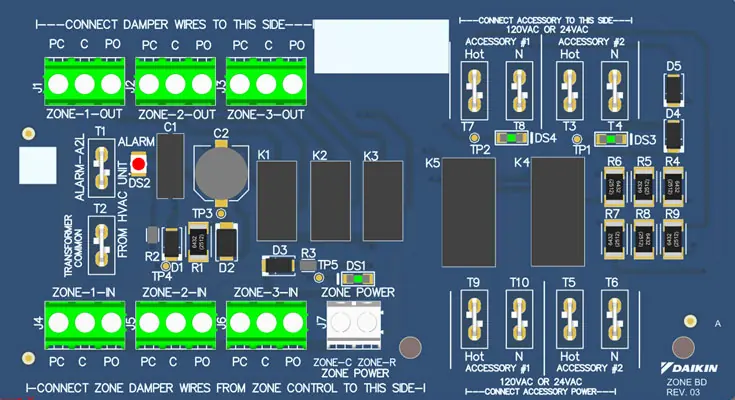

Übersicht der A2L Zubehör-/Zonensteuerungsplatine mit Anschlüssen und Status-LEDs.
Übersicht der A2L Zubehör-/Zonensteuerungsplatine mit Anschlüssen und Status-LEDs.

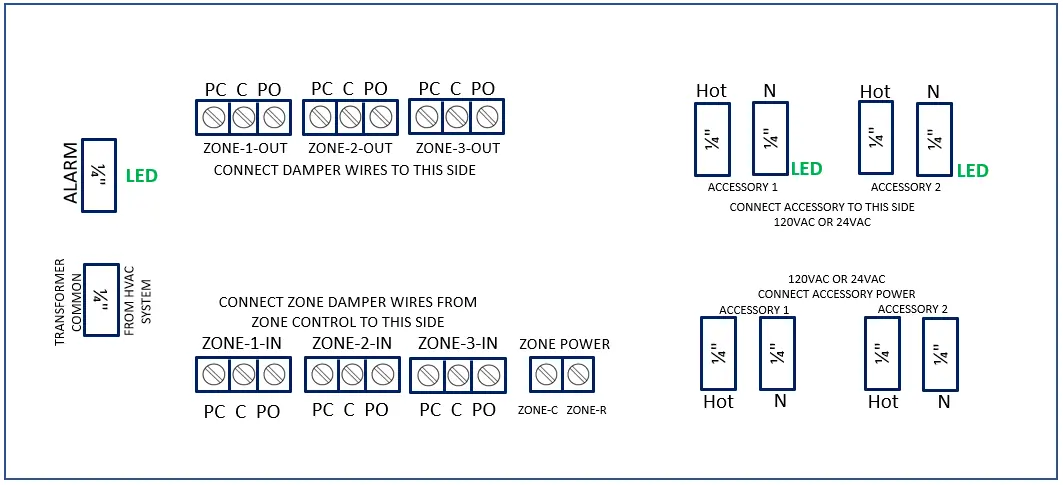

Zusätzliches Montagefoto von Seite 3
Zusätzliches Montagefoto von Seite 3
Zusätzliches Montagefoto von Seite 3
Zusätzliches Montagefoto von Seite 3
Zusätzliches Montagefoto von Seite 5
Zusätzliches Montagefoto von Seite 5
Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 8
Zusätzliches Montagefoto von Seite 8
Zusätzliches Montagefoto von Seite 8
Zusätzliches Montagefoto von Seite 8

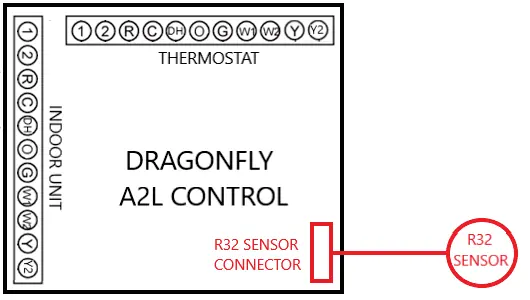

Zusätzliches Montagefoto von Seite 10
Zusätzliches Montagefoto von Seite 10
Zusätzliches Montagefoto von Seite 11
Zusätzliches Montagefoto von Seite 11

Verkabelung der Zonensteuerung

  1. Identifizieren Sie den Dämpfertyp (Power Open/Spring Closed, Power Closed/Spring Open oder Power Open/Power Closed).
  2. Verbinden Sie die Dämpferkabel mit den Anschlüssen "CONNECT DAMPER WIRES TO THIS SIDE".
  3. Verbinden Sie die Zonensteuerung mit den Anschlüssen "CONNECT ZONE DAMPER WIRES FROM ZONE CONTROL TO THIS SIDE".
  4. Verbinden Sie das Alarm-Signal vom Kältemittel-Detektionssystem des HVAC-Geräts mit dem "ALARM"-Anschluss am Kit.

Verkabelung von Zubehör

Das Kit unterstützt bis zu 2 Zubehörgeräte. Verbinden Sie die Stromversorgung des Zubehörs mit den Anschlüssen "CONNECT ACCESSORY POWER" und das Zubehör selbst mit "CONNECT ACCESSORY TO THIS SIDE".

Systemtest

Ein Systemtest ist für alle Installationen zwingend erforderlich. Die Inbetriebnahme des HVAC-Systems darf erst nach erfolgreichem Abschluss dieser Tests erfolgen.

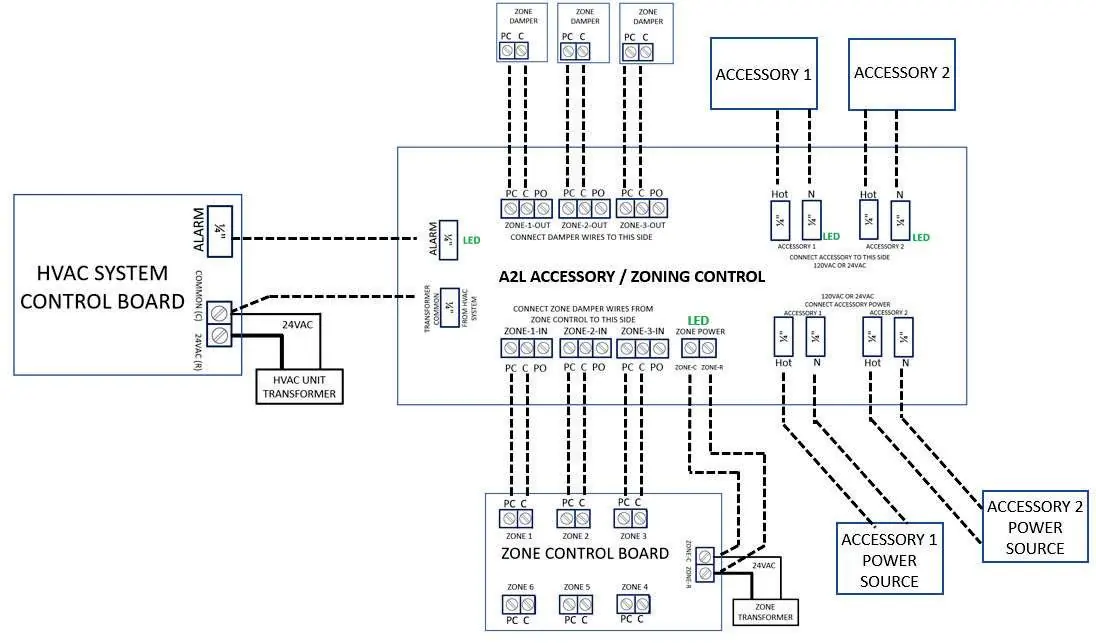

Schaltplan für Anwendungen mit mehr als 3 Zonen oder 2 Zubehörgeräten.
Schaltplan für Anwendungen mit mehr als 3 Zonen oder 2 Zubehörgeräten.
  • Zonentest: Nach Anlegen der Spannung muss die grüne LED für "Zone Power" leuchten. Überprüfen Sie, ob alle Dämpfer bei einem aktiven Alarm öffnen.
  • Zubehörtest: Überprüfen Sie, ob die grünen LEDs für Zubehör 1 und 2 leuchten, wenn das Zubehör eingeschaltet ist.

Herstellerinformationen

Goodman Manufacturing

Markenprofil

Praktische Hilfe

Typische Probleme

Rote LED am Alarm-Anschluss leuchtet nicht nach Test

Überprüfen Sie die Verkabelung zwischen dem Kältemittel-Detektionssystem (Alarm/CTL-NO Terminal) und dem A2L-Kit.

Zubehör schaltet bei Leck nicht ab

Stellen Sie sicher, dass die Stromversorgung des Zubehörs korrekt über die "CONNECT ACCESSORY POWER"-Anschlüsse des Kits geführt wird.

Vor der Verwendung

  • Identifizieren Sie den Typ der verwendeten Zonen-Dämpfer.
  • Stellen Sie sicher, dass alle benötigten Kabel (Rot, Blau, Schwarz, Weiß) vorhanden sind.
  • Prüfen Sie, ob das HVAC-System über ein Kältemittel-Detektionssystem verfügt.
  • Stellen Sie sicher, dass die Stromversorgung für das Zubehör (120VAC oder 24VAC) bekannt ist.
  • Montieren Sie das Kit an einem zugänglichen Ort, nicht direkt am HVAC-Gerät.

Technische Daten in der Praxis

18 AWG Draht
Empfohlener Kabelquerschnitt für die Verkabelung der Anschlüsse.
120VAC / 24VAC
Unterstützte Spannungsbereiche für die Stromversorgung der Zubehörgeräte.

Abbildungen und Diagramme

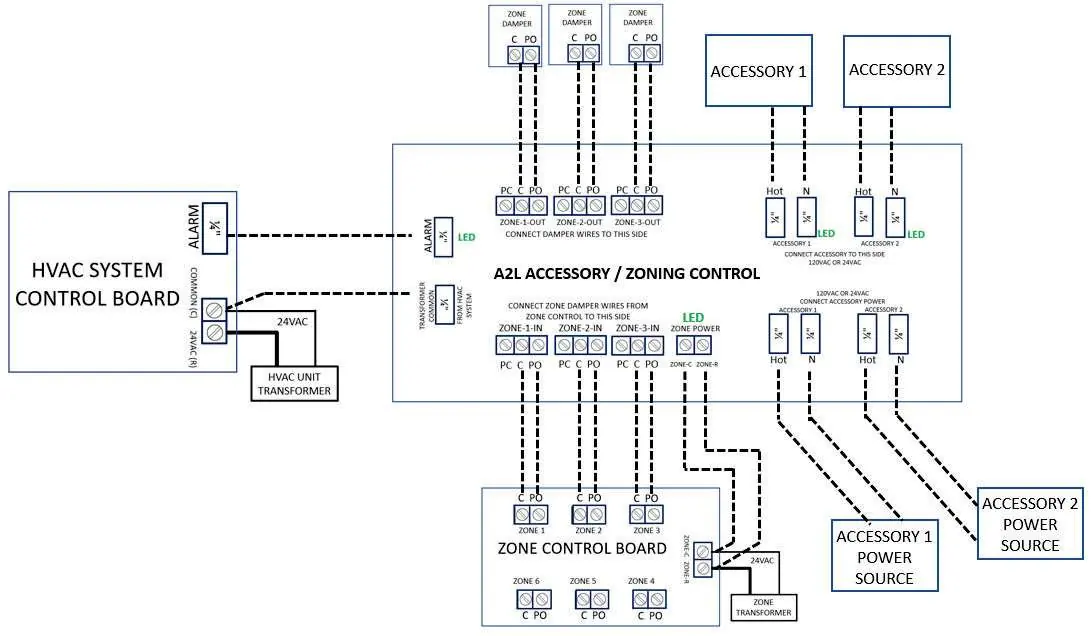

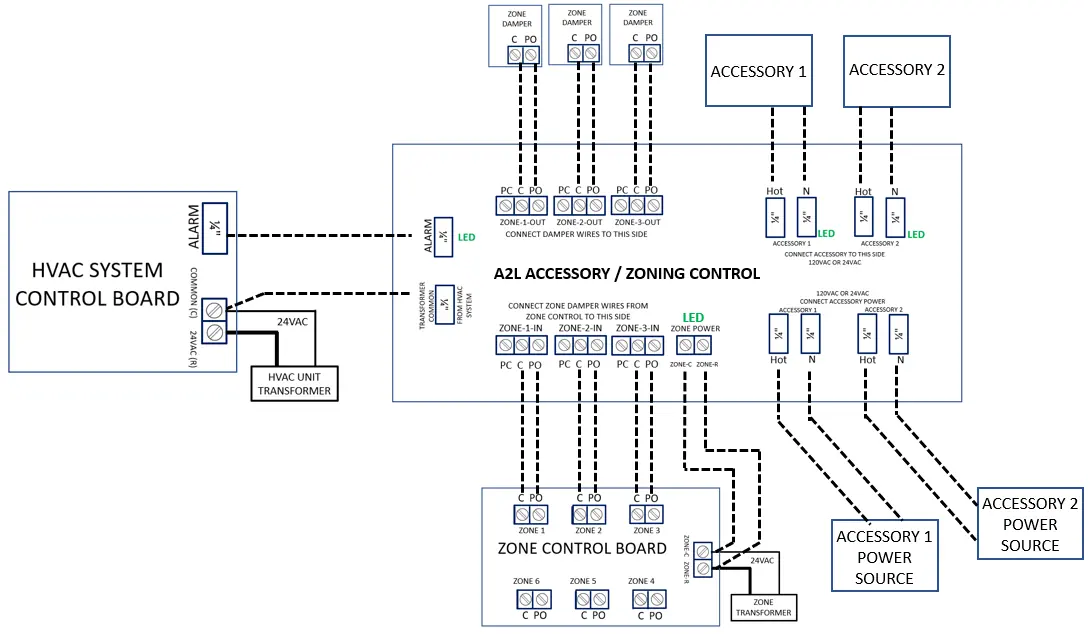

  • Die Schaltpläne zeigen die korrekte Verbindung zwischen HVAC-Steuerplatine, Zonensteuerung und dem A2L-Kit.
  • Beachten Sie die unterschiedlichen Diagramme für 'Power Open/Spring Closed' und 'Power Closed/Spring Open' Dämpfer.

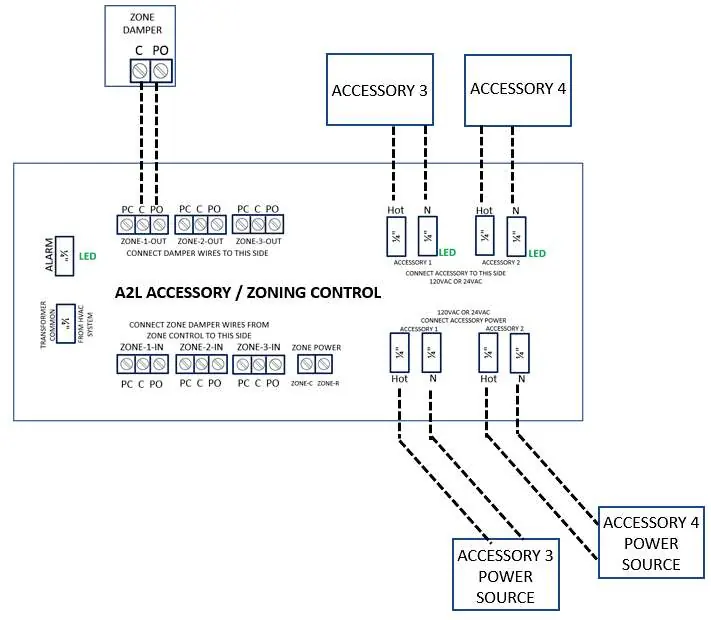

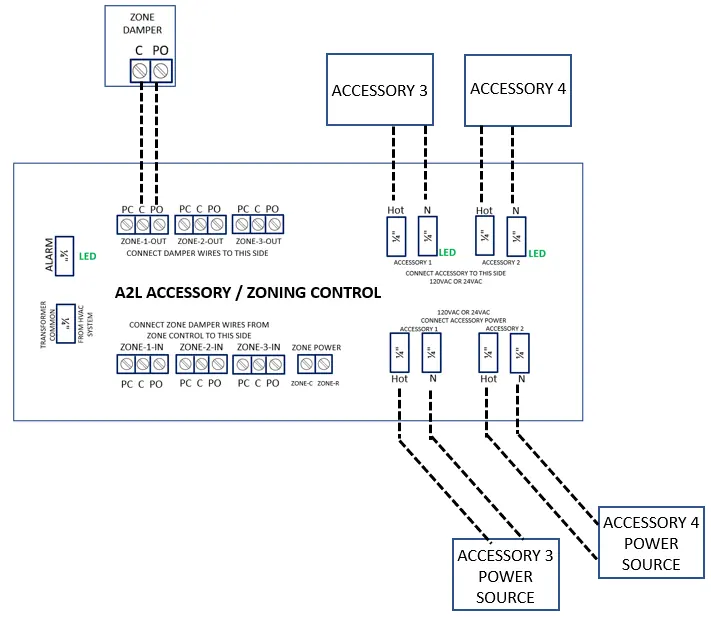

  • Die Diagramme für mehr als 3 Zonen zeigen die Kaskadierung mehrerer A2L-Kits.

Modellkompatibilität

  • Kompatibel mit R-32 Kältemittel-HVAC-Systemen.
  • Unterstützt alle gängigen Zonen-Dämpfertypen.
  • Ein A2L-Kit unterstützt maximal 3 Zonen und 2 Zubehörgeräte.
