GOLDEN LIGHTING 0511-1W Wandleuchte Montageanleitung

Produktbeschreibung

Die GOLDEN LIGHTING 0511-1W ist eine hochwertige Wandleuchte, die für eine stilvolle Beleuchtung in Innenräumen konzipiert wurde. Das Produkt wird vormontiert geliefert und ist für eine einfache Installation an einer Standard-Anschlussdose vorgesehen.

Sicherheitshinweise

• Die Installation muss zwingend durch einen qualifizierten Elektrofachmann erfolgen.
• Vor Beginn der Arbeiten muss die Stromversorgung am Sicherungskasten oder Schutzschalter vollständig unterbrochen werden.
• Verwenden Sie ausschließlich Leuchtmittel, die den Spezifikationen entsprechen. Die maximal zulässige Wattzahl darf nicht überschritten werden.

Installation und Inbetriebnahme

Vorbereitung: Entfernen Sie die Leuchte vorsichtig aus der Verpackung. Stellen Sie sicher, dass die Stromzufuhr unterbrochen ist und entfernen Sie gegebenenfalls alte Montagevorrichtungen.

Montage: Befestigen Sie den Montagebügel (A) an der Anschlussdose. Führen Sie die Hausanschlusskabel durch die Mitte des Bügels. Richten Sie die Rückplatte (D) an den Montageschrauben (B) aus, um eine gerade Ausrichtung zu gewährleisten.

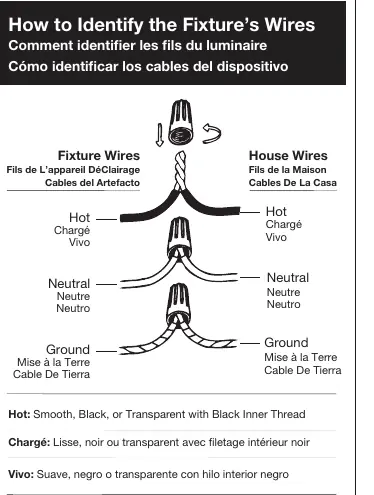

Verkabelung: Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Wand:

• Phase (Hot): Verbinden Sie das glatte, schwarze oder transparente Kabel mit schwarzer Innenader mit dem stromführenden Leiter.
• Neutralleiter (Neutral): Verbinden Sie das gerippte, weiße oder transparente Kabel mit weißer Innenader mit dem Neutralleiter.
• Schutzleiter (Ground): Verbinden Sie das kupferfarbene, grüne oder transparente Kabel mit grüner Innenader mit dem Erdungskabel der Hausinstallation.

Verwenden Sie geeignete Kabelverbinder und achten Sie darauf, dass alle Verbindungen fest sitzen und in die Anschlussdose geschoben werden.

Abschluss der Montage

Befestigen Sie die Rückplatte (D) mit den Zierkappen (F) an der Wand. Setzen Sie den Glasschirm (H) auf die Fassung (G) und sichern Sie ihn mit der Fassungsabdeckung (I) und dem Fassungsring (J). Setzen Sie ein geeignetes Leuchtmittel ein, schalten Sie den Strom wieder ein und testen Sie die Funktion der Leuchte.
