Bedienungsanleitung für Global Industrial 1/2HP Axial Air Mover 641765

Wichtige Informationen aus der Anleitung

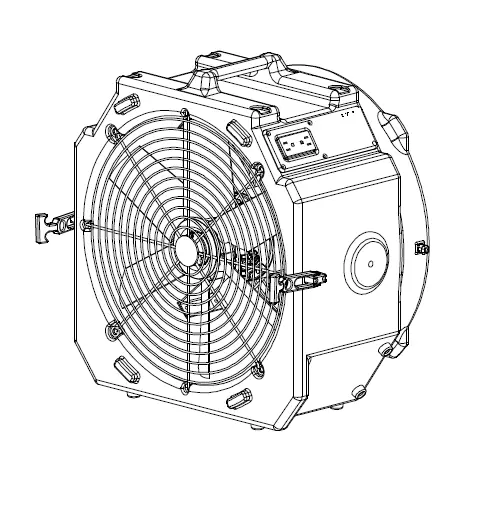

Der Global Industrial 1/2HP Axial Air Mover (Modell 641765) ist ein kommerzieller Ventilator zur Belüftung, Extraktion und Luftzirkulation. Vor der Inbetriebnahme ist sicherzustellen, dass das Gerät auf einer stabilen, ebenen Fläche steht und die Luftein- und -auslässe frei von Hindernissen sind. Das Gerät verfügt über eine integrierte GFCI-Steckdose für den Anschluss weiterer Geräte (Daisy-Chaining) und einen rücksetzbaren Schutzschalter.

Sicherheitshinweise

• Betreiben Sie das Gerät niemals mit einem beschädigten Kabel oder Stecker.
• Halten Sie das Gerät von Kindern fern.
• Verwenden Sie das Gerät nicht in der Nähe von brennbaren Gasen oder Materialien.
• Entfernen Sie niemals die werkseitig installierten Schutzgitter.
• Verwenden Sie keine Hochdruckreiniger oder Wasserschläuche zur Reinigung.
• Nehmen Sie keine eigenmächtigen Modifikationen oder Reparaturen vor.

Bedienung

Der Ventilator verfügt über einen 2-Stufen-Schalter:

• II: Hohe Geschwindigkeit
• 0: Aus
• 1: Niedrige Geschwindigkeit

Stellen Sie sicher, dass der Schalter auf die gewünschte Stufe eingestellt ist, bevor Sie das Gerät einschalten.

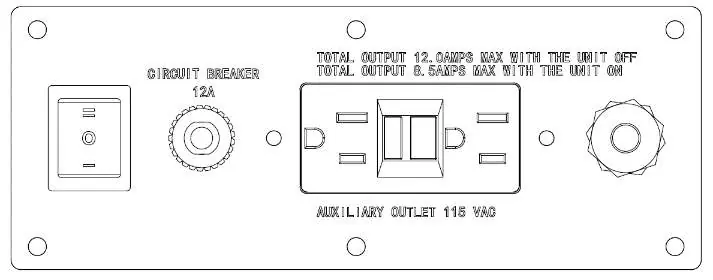

GFCI-Steckdose und Schutzschalter

Das Gerät ist mit einer GFCI-Steckdose ausgestattet, die es ermöglicht, mehrere Einheiten in Reihe zu schalten (Daisy-Chain). Die maximale Strombelastung beträgt 12 Ampere bei ausgeschaltetem Gerät. Ein thermischer Schutzschalter schützt das Gerät und angeschlossene Einheiten. Wenn der Schutzschalter auslöst (bei mehr als 12 Ampere Stromaufnahme), ziehen Sie das Gerät ab, das den Fehler verursacht hat, und drücken Sie den Reset-Knopf am Ventilator.

Wartung und Pflege

• Überprüfen Sie vor jedem Gebrauch das Stromkabel und die Verkabelung auf Schäden oder Verfärbungen.
• Kontrollieren Sie das Gerät auf lose Befestigungen.
• Reinigen Sie die Schutzgitter vor jedem Gebrauch.
• Entfernen Sie Flusen und Ablagerungen von Motor, Einlass oder Lüfterflügeln mit Druckluft oder einem Staubsauger.
• Das Gerät verfügt über versiegelte Lager und benötigt keine Schmierung.

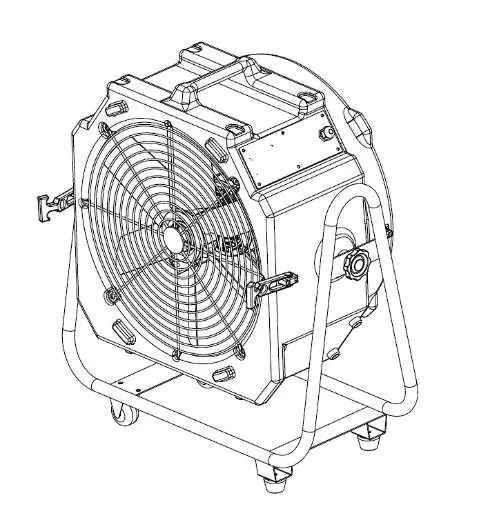

Optionale Halterung

Der Air Mover kann mit der optionalen Halterung (Artikelnummer 641766) verwendet werden, um den Luftstrom in 360°-Richtungen auszurichten. Befestigen Sie den Ventilator mit der Schraube und der Gummidichtung an der Halterung. Lösen Sie die Schraube, um die Richtung anzupassen.

Fehlerbehebung

• Gerät startet nicht: Prüfen Sie, ob der Schalter in der richtigen Position ist, ob der Schutzschalter/GFCI ausgelöst hat (Reset drücken) oder ob das Kabel beschädigt ist.
• Gerät startet und schaltet sich wieder aus: Prüfen Sie auf Blockaden am Ein-/Auslass.
• Vibrationen: Prüfen Sie auf verbogene Lüfterflügel, verbogene Motorwelle oder starke Verschmutzung der Flügel.
• Schleifgeräusche: Prüfen Sie das Gehäuse auf Verformungen oder Dellen, die das Lüfterrad berühren könnten.

Technische Daten

• Modell: 641765
• Stromversorgung: 115V / 60Hz
• Leistung: 1/2 PS
• Stromstärke: 3,6 Ampere
• Motordrehzahl: 1550 U/min
• Luftvolumen: 4000 cfm
• Abmessungen: 21 x 12,5 x 21,8 Zoll
• Gewicht: 35 lbs
