Bedienungsanleitung für EKG-Gerät GIMA ECG CONTEC 1212G

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für das EKG-Gerät GIMA ECG CONTEC 1212G. Vor der Inbetriebnahme muss das Handbuch vollständig gelesen werden. Das Gerät ist für den Einsatz durch qualifiziertes medizinisches Personal in Krankenhäusern, Kliniken und Rettungsdiensten vorgesehen. Es ist strengstens untersagt, das Gerät eigenmächtig zu modifizieren oder zu reparieren.

Produktbeschreibung

Das GIMA ECG CONTEC 1212G ist ein 12-Kanal-Elektrokardiograph mit einem 10,1-Zoll-Farb-Touchscreen. Es ermöglicht die gleichzeitige Erfassung von 12 EKG-Signalen, automatische Messungen und Diagnosen sowie die Speicherung von bis zu 4000 Patientenfällen. Das Gerät verfügt über einen integrierten Thermodrucker und unterstützt verschiedene Druckmodi.

Installation und Vorbereitung

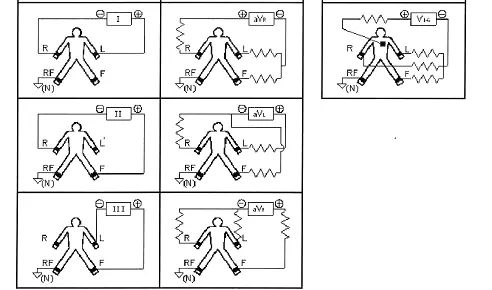

Elektrodenplatzierung: Eine präzise Platzierung der Elektroden ist entscheidend für eine korrekte EKG-Aufzeichnung. Reinigen Sie die Hautstellen mit Alkohol und tragen Sie eine geeignete leitfähige Paste auf. Die Brustwandableitungen (C1-C6) müssen gemäß den anatomischen Vorgaben (Interkostalräume) platziert werden. Achten Sie darauf, dass sich die Elektroden nicht berühren, um Kurzschlüsse zu vermeiden.

Anschlüsse: Schließen Sie das Gerät an eine geerdete Stromquelle an. Nutzen Sie bei Bedarf den Potenzialausgleichsanschluss, um Leckströme zu minimieren. Die Ableitungskabel müssen sicher mit dem Gerät verbunden werden.

Bedienung

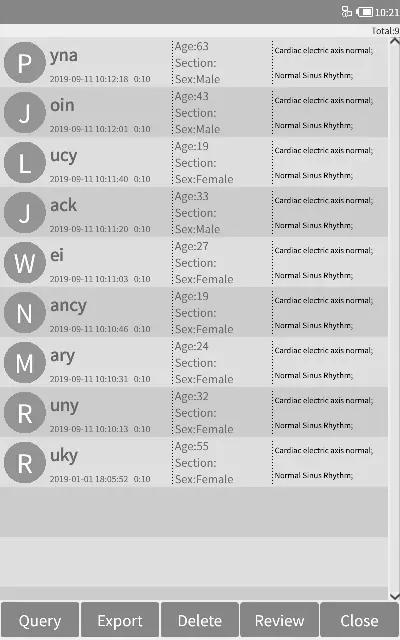

Das Gerät wird über den Touchscreen oder die Funktionstasten bedient. Über das Hauptmenü können Sie Patientendaten eingeben, EKG-Aufzeichnungen starten, archivierte Fälle verwalten oder Systemeinstellungen vornehmen. Während der Aufzeichnung zeigt das Display die EKG-Wellenformen in Echtzeit an. Achten Sie auf Fehlermeldungen wie 'No Paper' (kein Papier) oder 'Lead Off' (Ableitung gelöst).

Wartung und Reinigung

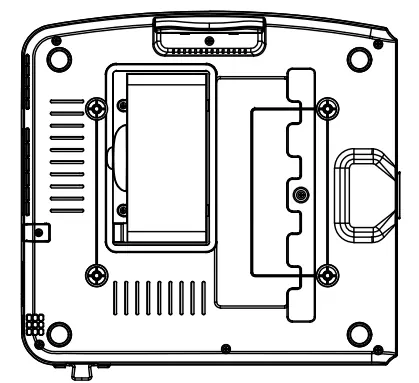

Batterie: Das Gerät enthält einen wiederaufladbaren Lithium-Ionen-Akku. Laden Sie diesen regelmäßig auf. Bei längerer Nichtbenutzung sollte der Akku alle 3 Monate geladen werden.

Drucker: Reinigen Sie den Thermodruckkopf monatlich mit einem weichen, in Alkohol getränkten Tuch. Verwenden Sie nur das spezifizierte Thermopapier, um Schäden am Druckkopf zu vermeiden.

Reinigung: Verwenden Sie zur Reinigung des Gehäuses und der Kabel nur neutrale Reinigungsmittel. Tauchen Sie das Gerät niemals in Flüssigkeiten ein.

Fehlerbehebung

• Übermäßige Störungen: Prüfen Sie die Erdung, den korrekten Sitz der Elektroden und ob sich starke elektrische Geräte (z.B. Röntgengeräte) in der Nähe befinden. Nutzen Sie ggf. die AC- oder EMG-Filter.
• Zackige Basislinie: Stellen Sie sicher, dass der Patient ruhig liegt und die Elektroden stabil befestigt sind.
• Unklare Wellenform: Reinigen Sie den Druckkopf oder ersetzen Sie das Thermopapier.

Technische Daten

Das Gerät arbeitet in einem Temperaturbereich von 5°C bis 40°C und einer relativen Luftfeuchtigkeit von 25% bis 95%. Es unterstützt eine Stromversorgung von 100-240V (50/60Hz) und verfügt über einen internen Akku (14,8V, 5200 mAh).
