Bedienungsanleitung für GeneralAire 1099LHS Luftbefeuchter

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Wartungsanweisungen für den GeneralAire 1099LHS Bypass-Luftbefeuchter. Die Installation darf nur von qualifiziertem Fachpersonal durchgeführt werden, um den Garantieanspruch zu wahren. Das Gerät ist ausschließlich für den Wohnbereich konzipiert.

Produktbeschreibung

Der 1099LHS ist ein Durchfluss-Luftbefeuchter mit einer Kapazität von 19 Gallonen pro Tag (GPD) bei einer Plenumtemperatur von 120° F. Er wird mit einem MHX3C Humidistat geliefert und benötigt eine 24V-Spannungsversorgung. Das Gehäuse besteht aus UV-stabilem Kunststoff.

Installation

Die Montage erfolgt an der vertikalen Oberfläche des Warmluftplenums. Wichtige Schritte:

• Trennen Sie vor Beginn der Arbeiten die Stromzufuhr.
• Verwenden Sie die mitgelieferte Montageschablone, um die Position zu bestimmen.
• Stellen Sie sicher, dass das Gerät nicht dort installiert wird, wo die Luftzirkulation durch Kühlspulen behindert wird.
• Schneiden Sie die Öffnung gemäß Schablone aus und montieren Sie das Gehäuse.
• Verbinden Sie das Bypass-Rohr mit dem Kragen und dem Luftbefeuchtergehäuse.

Montage des Sattelventils

Das Sattelventil dient der Wasserzufuhr. Je nach Rohrtyp (Kupfer, Stahl, Messing oder Hartkunststoff) sind unterschiedliche Schritte erforderlich:

• Kupferrohr: Ventil aufsetzen, festziehen, mit dem Griff das Rohr anstechen und kurz spülen.
• Stahl/Messing/Hartkunststoff: Wasser abstellen, 1/8" Loch bohren, Ventil montieren und abdichten.
• Verwenden Sie bei Kunststoffschläuchen unbedingt die mitgelieferten Stützhülsen und Einsätze, um Leckagen zu vermeiden.

Installation und Verkabelung der Steuerung

Der Humidistat (MHX3C) kann entweder an der Wand oder am Rückluftkanal montiert werden. Beachten Sie:

• Installieren Sie den Humidistat nicht am Warmluftkanal.
• Verkabeln Sie das Gerät gemäß den beiliegenden Schaltplänen (6A-6D), abhängig von Ihrem Heizsystem (z.B. mit oder ohne Stromrelais).
• Stellen Sie sicher, dass alle Verkabelungen den lokalen elektrischen Vorschriften entsprechen.

Wartung und Reinigung

Für einen effizienten Betrieb sollte das Gerät am Ende jeder Heizsaison gewartet werden:

1. Schalten Sie Wasserzufuhr und Strom ab.

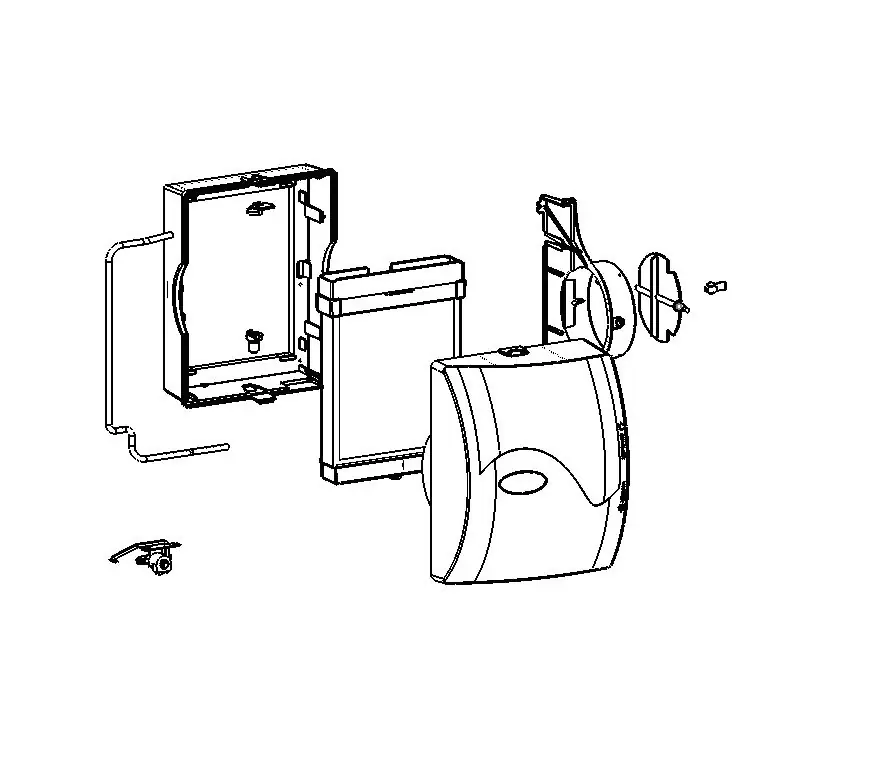

2. Entfernen Sie Abdeckung, Wasserverteilerrinne, Vapor Pad und Ablaufwanne.
3. Reinigen Sie alle Teile mit einer Lösung aus 1/2 Essig und 1/2 Wasser, um Mineralablagerungen zu entfernen.
4. Ersetzen Sie das Vapor Pad (GA23) jährlich.
5. Prüfen Sie den Ablaufschlauch auf Verstopfungen.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

• Gerät läuft ständig: Ventil klemmt, Verkabelungsfehler oder Vapor Pad ist verstopft.
• Ratterndes Geräusch am Magnetventil: Spannung prüfen (muss >18V AC sein), Wasserschlag prüfen oder Ventil auf Verschmutzung kontrollieren.
• Keine ausreichende Befeuchtung: Vapor Pad ersetzen, Humidistat-Einstellung prüfen oder prüfen, ob das Gerät für die Hausgröße korrekt dimensioniert ist.
