Installationsanleitung für Garmin 1.2L und 2.0L Pumpen-Rückschlagventil
Erfahren Sie, wie Sie das Rückschlagventil für Garmin 1.2L und 2.0L Pumpen korrekt installieren, Schläuche anschließen und das hydraulische System entlüften.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur Installation des Rückschlagventils für die Garmin 1.2L und 2.0L Pumpen. Da das Rückschlagventil den Rückfluss von Hydraulikflüssigkeit verhindert, ist nach der Installation zwingend eine Power-Purge-Entlüftung erforderlich, um das System ordnungsgemäß zu befüllen und die Pumpe anzusaugen.
Anschluss des Rückschlagventils
Beachten Sie bei der Installation folgende technische Vorgaben:
- Die Pumpe und das Rückschlagventil verwenden ORB-5-Anschlüsse (nicht im Lieferumfang enthalten).
- Die Hydraulikschläuche zwischen Pumpe und Rückschlagventil dürfen eine Länge von 60 cm (2 Fuß) nicht überschreiten.
- Anschluss V1/V2: Verbinden Sie diese mit den Pumpenschläuchen.
- Anschluss C1/C2: Verbinden Sie diese mit den Schläuchen des Steuerzylinders.
- Die Schläuche von den C1/C2-Anschlüssen müssen mittels T-Stücken an die Backbord- und Steuerbord-Lenkleitungen angeschlossen werden.
- Der Rücklaufschlauch von der Pumpe zum Steuerstand wird nicht an das Rückschlagventil angeschlossen.
Abschluss der Installation und Entlüftung
Aufgrund der Funktionsweise des Rückschlagventils kann es schwierig sein, Luft aus den Hydraulikschläuchen und der Pumpe zu entfernen. Führen Sie nach der Installation folgende Schritte aus:
- Führen Sie eine Power-Purge-Entlüftung durch, um die Pumpe und das Rückschlagventil mit Hydraulikflüssigkeit zu füllen. Dies erzeugt einen leichten Druckanstieg im Reservoir, der die Flüssigkeit in die Pumpe drückt.
- Befolgen Sie anschließend die Anweisungen Ihres Garmin Autopilotsystems, um das gesamte hydraulische System vollständig zu entlüften.
Herstellerinformationen
Garmin Ltd.
Praktische Hilfe
Typische Probleme
Pumpe saugt nach der Installation nicht selbstständig an.
Das Rückschlagventil verhindert den Rückfluss, daher ist eine manuelle Power-Purge-Entlüftung erforderlich, um die Pumpe mit Flüssigkeit zu füllen.
Schwierigkeiten beim Entlüften der Luft aus den Schläuchen.
Führen Sie eine Power-Purge-Entlüftung durch und folgen Sie danach den spezifischen Entlüftungsanweisungen Ihres Garmin Autopilotsystems.
Vor der Verwendung
- Stellen Sie sicher, dass ORB-5-Anschlüsse vorhanden sind (nicht enthalten).
- Prüfen Sie, ob die Hydraulikschläuche zwischen Pumpe und Ventil maximal 60 cm lang sind.
- Stellen Sie sicher, dass T-Stücke für den Anschluss an die Lenkleitungen bereitliegen.
- Vergewissern Sie sich, dass das passende Werkzeug für die Power-Purge-Entlüftung vorhanden ist.
Technische Daten in der Praxis
- Maximale Schlauchlänge 60 cm
- Die Verbindung zwischen Pumpe und Rückschlagventil darf diese Länge nicht überschreiten, um die Systemleistung zu gewährleisten.

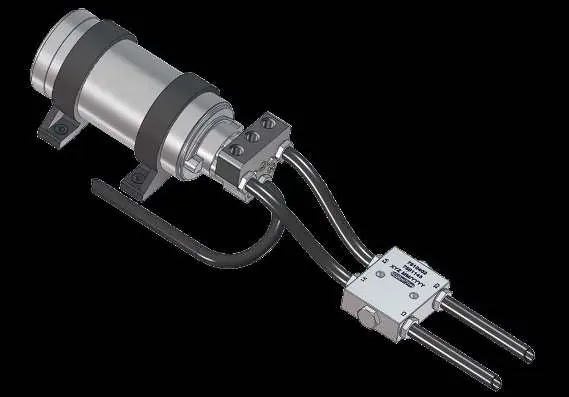

Abbildungen und Diagramme
- Punkt 1: ORB-5 Anschlusspunkte an Pumpe und Ventil.
- Punkt 2: Maximale Schlauchlänge von 60 cm zwischen den Komponenten.
- Punkt 3: V1/V2 Anschlüsse für Pumpenschläuche; C1/C2 für Steuerzylinder.
- Punkt 4: Hinweis, dass der Rücklaufschlauch zum Steuerstand nicht am Ventil angeschlossen wird.
- Punkt 5: Verbindung der C1/C2-Anschlüsse mittels T-Stücken an die Lenkleitungen.
Modellkompatibilität
- Geeignet für Garmin 1.2L und 2.0L Pumpensysteme.
- Erfordert ein kompatibles Garmin Autopilotsystem für den finalen Entlüftungsprozess.
