Bedienungsanleitung für Gardena EasyTrim 25/18V P4A Akku-Trimmer

Schnelle Anleitung für den Gardena EasyTrim 25/18V P4A Akku-Trimmer. Enthält Informationen zu Montage, Bedienung, Wartung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Gardena EasyTrim 25/18V P4A ist ein akkubetriebener Rasentrimmer für den privaten Gebrauch. Er wird durch Einsetzen des Akkus und Betätigen der Zweihand-Sicherheitsvorrichtung (Starthebel und Einschaltsperre) gestartet. S. 9, 10

Wichtigste Schritte

  • Akku laden S. 9
  • Fadenspule austauschen S. 11

Erste Inbetriebnahme

  • Montage von Holm, Rad, Schutzabdeckung und Pflanzenschutzbügel gemäß Abbildungen A1-A5. S. 8, 9

Probleme und Lösungen

Trimmer startet nicht

Akku korrekt in die Aufnahme einsetzen, bis er hörbar einrastet.

S. 11

Technische Daten

Parameter Wert Hinweis Seiten
Schneidfaden Durchmesser 1,6 mm Durchmesser des verwendeten Fadens S. 12
Schnittbreite 25 cm Arbeitsbreite des Trimmers S. 12

Wo es im PDF steht

  • Sicherheitshinweise S. 4, 5, 6, 7
  • Bedienung S. 9, 10
  • Fehlerbehebung S. 11, 12
Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des Gardena EasyTrim 25/18V P4A Akku-Trimmers. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Montage

Montage des Holms
Montage des Holms
  • Holm montieren: Schieben Sie den Holm auf den Trimmerkopf und den Hauptgriff, bis er einrastet. Achten Sie darauf, das Kabel nicht einzuklemmen.
  • Rad montieren: Setzen Sie das Rad in den Trimmerkopf ein, bis es einrastet.
  • Schutzabdeckung: Schieben Sie die Schutzabdeckung auf den Trimmerkopf, bis sie hörbar einrastet.
  • Pflanzenschutzbügel: Spreizen Sie den Bügel leicht und schieben Sie ihn auf den Trimmerkopf.
  • Zusatzgriff: Schieben Sie den Zusatzgriff auf die Griffaufnahmen, bis er einrastet.

Bedienung

Akku laden: Drücken Sie die Entriegelungstaste, um den Akku zu entnehmen. Schließen Sie das Ladegerät an eine Steckdose an und schieben Sie es auf den Akku. Ein grünes Blinken signalisiert den Ladevorgang, ein grünes Dauerlicht den vollständig geladenen Zustand.

Trimmer starten: Halten Sie den Zusatzgriff und den Hauptgriff fest. Schieben Sie die Einschaltsperre nach vorn und ziehen Sie den Starthebel zum Handgriff.

Rasenkanten schneiden: Drücken Sie die Taste und drehen Sie den Hauptgriff um 180°. Führen Sie den Trimmerkopf mit dem Rad entlang der Rasenkante.

Wartung und Reinigung

  • Reinigung: Reinigen Sie die Lüftungsschlitze mit einer weichen Bürste. Verwenden Sie kein Wasser oder Hochdruckreiniger.
  • Fadenspule austauschen: Drücken Sie die Verschnappungen am Spulendeckel ein, nehmen Sie die Spule heraus, führen Sie den neuen Faden durch die Metallhülse und setzen Sie den Deckel wieder auf.

Fehlerbehebung

Bei Problemen wie "Trimmer startet nicht" prüfen Sie, ob der Akku korrekt eingesetzt ist. Bei starker Vibration reinigen Sie den Spulenhalter von Grasresten. Bei Problemen mit der Fadenverlängerung legen Sie die Fadenspule für ca. 10 Stunden in Wasser.

Praktische Hilfe

Typische Probleme

Trimmer startet nicht

Prüfen Sie, ob der Akku vollständig in die Akku-Aufnahme eingesetzt ist und hörbar eingerastet ist.

Trimmer schneidet schlecht

Der Schneidfaden ist abgenutzt oder zu kurz. Verlängern Sie den Faden oder tauschen Sie die Fadenspule aus.

Trimmer vibriert stark

Öffnen Sie den Deckel des Spulenhalters und entfernen Sie Schmutz- und Grasreste.

Vor der Verwendung

  • Prüfen Sie, ob das Rad, die Schutzabdeckung und der Pflanzenschutzbügel korrekt montiert sind.
  • Stellen Sie sicher, dass der Akku vollständig geladen ist.
  • Kontrollieren Sie, ob der Schneidfaden nicht beschädigt ist.
  • Tragen Sie immer eine Schutzbrille und Gehörschutz.

Technische Daten in der Praxis

Schneidfaden Durchmesser
1,6 mm
Schnittbreite
25 cm
Drehzahl der Fadenspule
9500 U/min

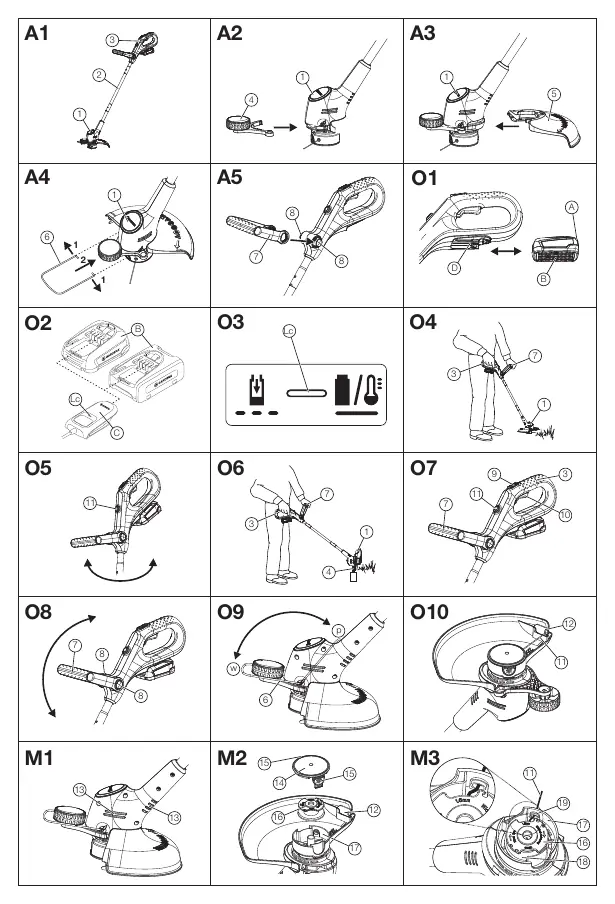

Abbildungen und Diagramme

  • A1: Montage des Holms
  • A3: Montage der Schutzabdeckung
  • O1: Einsetzen des Akkus
  • O10: Automatische Fadenverlängerung
  • M2: Austausch der Fadenspule

Modellkompatibilität

  • Nur Li-Ionen Akkus des POWER FOR ALL Systems PBA 18V ab 1,5 Ah verwenden.
