Bedienungsanleitung für Gadnic CBAT-150 Batterieladegerät

Schnellstartanleitung für das Gadnic CBAT-150 Batterieladegerät. Erfahren Sie alles über Lademodi, LCD-Anzeigen, Fehlerbehebung und technische Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Gadnic CBAT-150 Batterieladegerät Seite 1 LCD-Display-Anzeigen Seite 7 Lademodi und Steuerung Seite 8

Wichtige Informationen aus der Anleitung

Das Gadnic CBAT-150 ist ein intelligentes, mikroprozessorgesteuertes Batterieladegerät für 12V- und 24V-Batterien. Es unterstützt verschiedene Batterietypen wie AGM, Gel, SLA und nasse Batterien. Das Gerät verfügt über eine automatische Ladeanpassung, einen Reparaturmodus für sulfatierte Batterien und umfassende Schutzfunktionen.

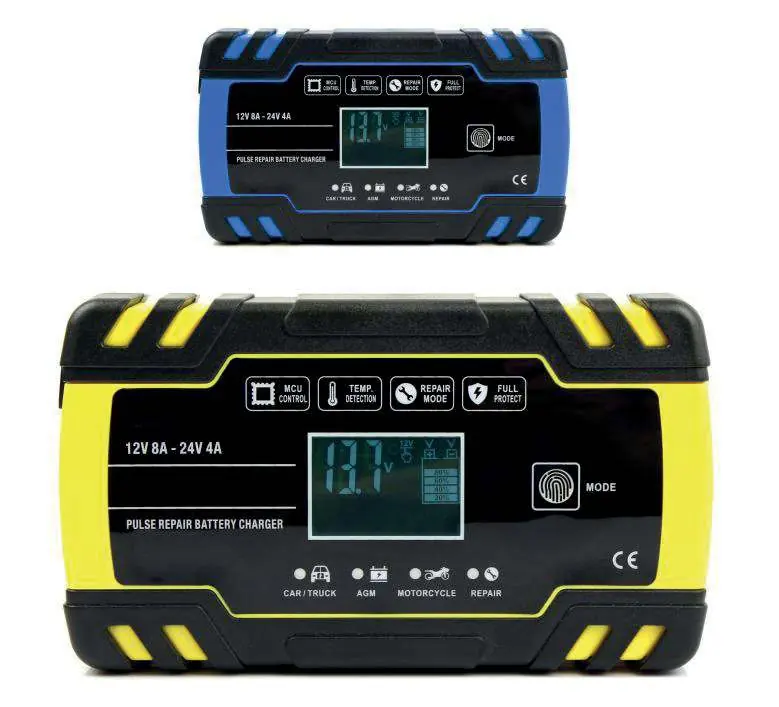

Gadnic CBAT-150 Batterieladegerät
Gadnic CBAT-150 Batterieladegerät

Technische Daten

  • Eingangsspannung: 240V AC, 50Hz
  • Ausgangsspannung: 12V / 24V (automatische Erkennung)
  • Ausgangsstrom: 12V 8A / 24V 4A
  • Minimale Startspannung: >2.0V
  • Kühlung: Integrierter Ventilator
  • Abmessungen: 170 x 98 x 58 mm

LCD-Display und Symbole

Das Display zeigt den aktuellen Ladestatus, die Temperatur, Spannung und Stromstärke an. Wichtige Symbole:

LCD-Display-Anzeigen
LCD-Display-Anzeigen
  • Win. (Winter): Erhöht die Ladespannung bei Temperaturen unter +10°C.
  • Sum. (Sommer): Reduziert die Ladespannung bei Temperaturen über +28°C.
  • Rep. (Reparatur): Zeigt den aktiven Reparaturmodus an.
  • Flt. (Fehler): Zeigt Probleme wie falsche Polarität, defekte Batterie oder schlechte Verbindung an.

Lademodi

Wählen Sie den passenden Modus über die MODE-Taste:

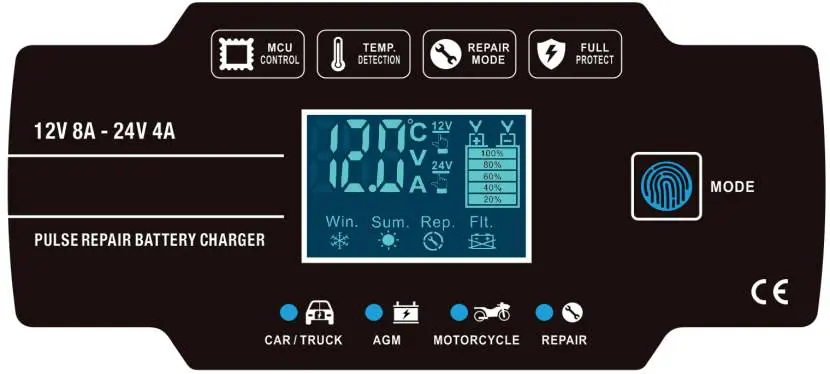

Lademodi und Steuerung
Lademodi und Steuerung
  • Car/Truck: Für große Batterien (Schnellladung).
  • AGM: Speziell für AGM- und Calcium-Batterien.
  • Motorcycle: Für kleine Batterien (Langsame Ladung, max. 1.5A).
  • Repair: 24-Stunden-Modus zur Wiederherstellung alter, inaktiver oder sulfatierter Batterien.

Fehlerbehebung

Wenn das Display "Flt." anzeigt, überprüfen Sie bitte folgende Punkte:

  • Falsche Polarität: Prüfen Sie den Anschluss der Klemmen.
  • Defekte Batterie: Lassen Sie die Batterie von einem Fachmann prüfen oder ersetzen Sie diese.
  • Schlechte Verbindung: Überprüfen Sie die Verbindung zwischen Ladegerät und Batterie.

Praktische Hilfe

Typische Probleme

Flt-Anzeige auf dem Display

Prüfen Sie die Polarität der Klemmen, den festen Sitz der Anschlüsse oder lassen Sie die Batterie auf Defekte prüfen.

Vor der Verwendung

  • Stellen Sie sicher, dass die Netzspannung 240V beträgt.
  • Prüfen Sie, ob die Batterie 12V oder 24V hat.
  • Reinigen Sie die Batteriepole vor dem Anschluss.
  • Stellen Sie sicher, dass das Gerät gut belüftet ist.

Technische Daten in der Praxis

12V 8A / 24V 4A
Maximale Ladeleistung je nach Batteriespannung.
Reparaturmodus
24-Stunden-Zyklus zur Wiederherstellung sulfatierter Batterien.
Winter/Sommer-Modus
Automatische Anpassung der Ladespannung an die Umgebungstemperatur.

Abbildungen und Diagramme

  • Das LCD-Display zeigt den Ladestatus in Prozent, die aktuelle Spannung (V) und Stromstärke (A) sowie die Innentemperatur an.
  • Die MODE-Taste dient zum Umschalten zwischen den verschiedenen Lademodi (Car/Truck, AGM, Motorcycle, Repair).

Modellkompatibilität

  • Geeignet für AGM, Gel, SLA und nasse Batterien.
  • Nicht alle Batterien können im Reparaturmodus wiederhergestellt werden.
