Bedienungsanleitung für G21 Plattformwagen
Erfahren Sie, wie Sie Ihren G21 Plattformwagen montieren und bedienen. Diese Anleitung enthält Details zur Radmontage und zum Klappmechanismus des Griffs.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der G21 Plattformwagen wird durch die Montage der vier Räder (zwei starre, zwei lenkbare) einsatzbereit gemacht. Der Griff lässt sich über ein Fußpedal ein- und ausklappen. S. 1
Wichtigste Schritte
- Montage der Räder S. 1
- Bedienung des Klappmechanismus S. 1
Erste Inbetriebnahme
- Montieren Sie die zwei starren Räder (A) und die zwei lenkbaren Räder (B) mit den mitgelieferten M8-Schrauben und Unterlegscheiben an der Unterseite der Plattform. S. 1
Wo es im PDF steht
- Montage und Bedienung S. 1
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage und die grundlegende Bedienung des G21 Plattformwagens. Das Dokument konzentriert sich auf den Zusammenbau der Räder sowie die Nutzung des Klappmechanismus für den Griff.
Lieferumfang und Montage
Stellen Sie vor der Montage sicher, dass alle Teile vollständig sind. Der Lieferumfang umfasst:
- 1x Plattformwagen-Basis
- 2x Starre Räder (Typ A)
- 2x Lenkbare Räder (Typ B)
- 16x Unterlegscheiben
- 16x M8-Schrauben
Montageschritte:
- Drehen Sie den Plattformwagen um, um Zugang zur Unterseite zu erhalten.
- Positionieren Sie die zwei starren Räder (A) an einer Seite und die zwei lenkbaren Räder (B) an der gegenüberliegenden Seite.
- Befestigen Sie jedes Rad mit den mitgelieferten M8-Schrauben und Unterlegscheiben sicher an der Plattform.
Bedienung des Klappmechanismus
Der Plattformwagen verfügt über einen klappbaren Griff, der für eine platzsparende Lagerung sorgt.
So klappen Sie den Griff ein oder aus:
- Betätigen Sie das Fußpedal an der Basis des Wagens, um den Verriegelungsmechanismus zu lösen.
- Während Sie das Pedal gedrückt halten, können Sie den Griff in die gewünschte Position (aufgeklappt oder eingeklappt) bewegen.
- Lassen Sie das Pedal los, sobald der Griff in der Endposition eingerastet ist.
Herstellerinformationen
G21
Praktische Hilfe
Vor der Verwendung
- Prüfen Sie, ob alle 4 Räder (2x A, 2x B) vorhanden sind.
- Stellen Sie sicher, dass 16 M8-Schrauben und 16 Unterlegscheiben vorhanden sind.
- Überprüfen Sie den festen Sitz der Räder nach der Montage.
- Testen Sie den Klappmechanismus des Griffs vor der ersten Beladung.
Abbildungen und Diagramme

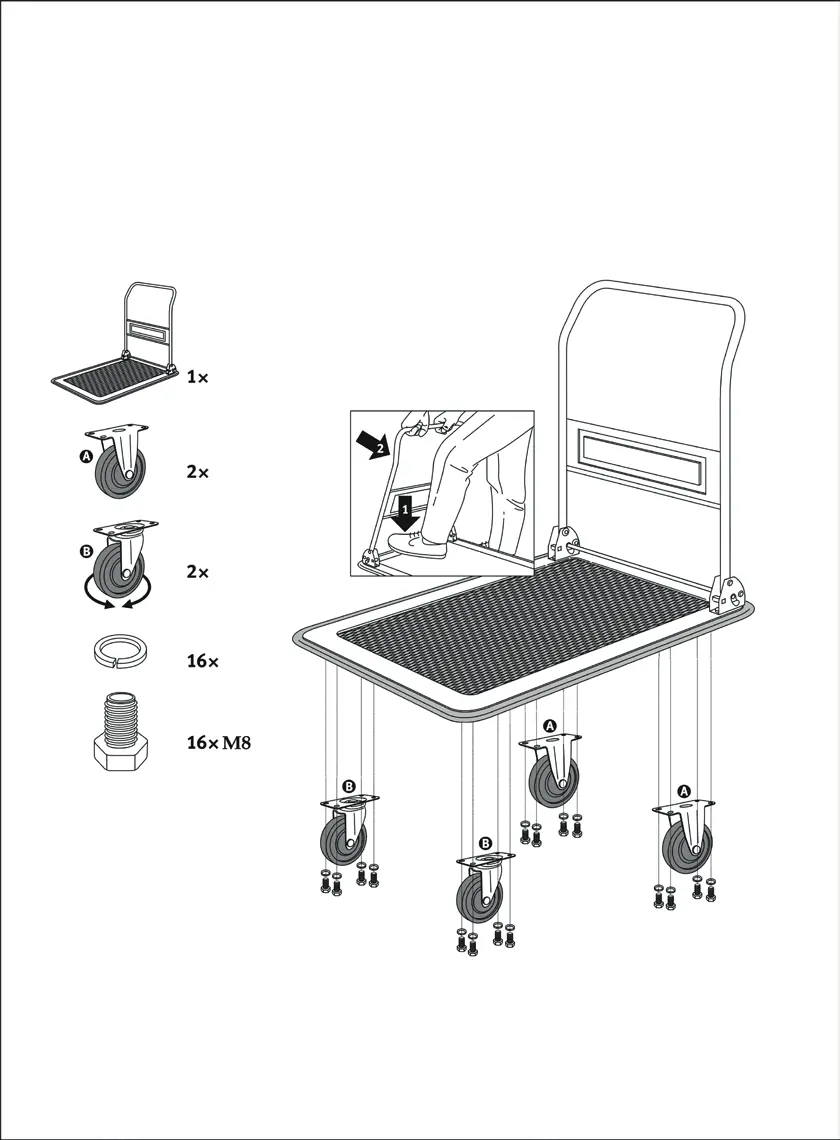

- Die Abbildung zeigt die Montage der Räder an der Unterseite der Plattform.
- Der Klappmechanismus wird durch Betätigen des Fußpedals entriegelt.
