Bedienungsanleitung Furrion Chill 15.5K Dachklimaanlage FACR15SA
Schnellstartanleitung und technische Daten für die Furrion Chill 15.5K Dachklimaanlage (FACR15SA) und die zugehörige manuelle Luftverteilerbox (FACT11MA). Enthält Spezifikationen, Abmessungen und Funktionsübersicht.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis

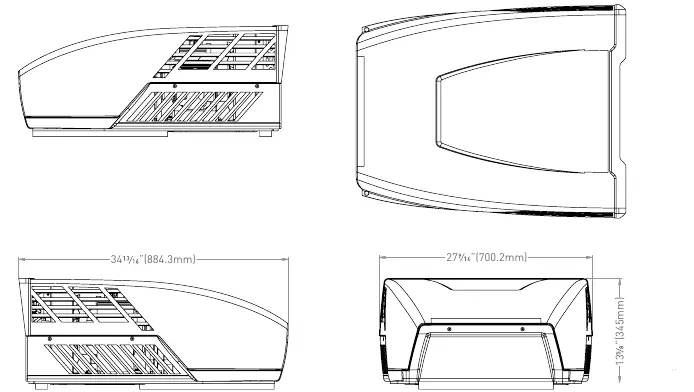

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält technische Spezifikationen, Abmessungen und Funktionsmerkmale für die Furrion Chill 15.5K Dachklimaanlage (Modell FACR15SA) sowie die manuelle Luftverteilerbox (Modell FACT11MA). Es dient als Referenz für die Planung der Installation und den Betrieb des Klimasystems.
Dachklimaanlage Furrion Chill FACR15SA
Die Furrion Chill 15.5K ist eine leistungsstarke Dachklimaanlage für Wohnmobile. Sie zeichnet sich durch folgende Merkmale aus:
- Leistung: 15.500 BTU Kühlleistung.
- Technologien: VibrationSmart (vibrationsgedämpft) und ClimateSmart (klimaresistent).
- Design: Aerodynamisch, UV-beständig und leichtgewichtig.
- Betrieb: Ultra-leiser Betrieb mit hoher Energieeffizienz.
Technische Daten FACR15SA
- Spannung/Frequenz: 115V / 60Hz / 1Ph
- Leistungsaufnahme (Kühlen): 1.720 Watt
- Stromstärke (Kühlen): 15.4 A
- Kältemittel: R410A
- Schutzklasse: IP24
- Temperaturbereich: 16°C bis 30°C (60°F bis 86°F)

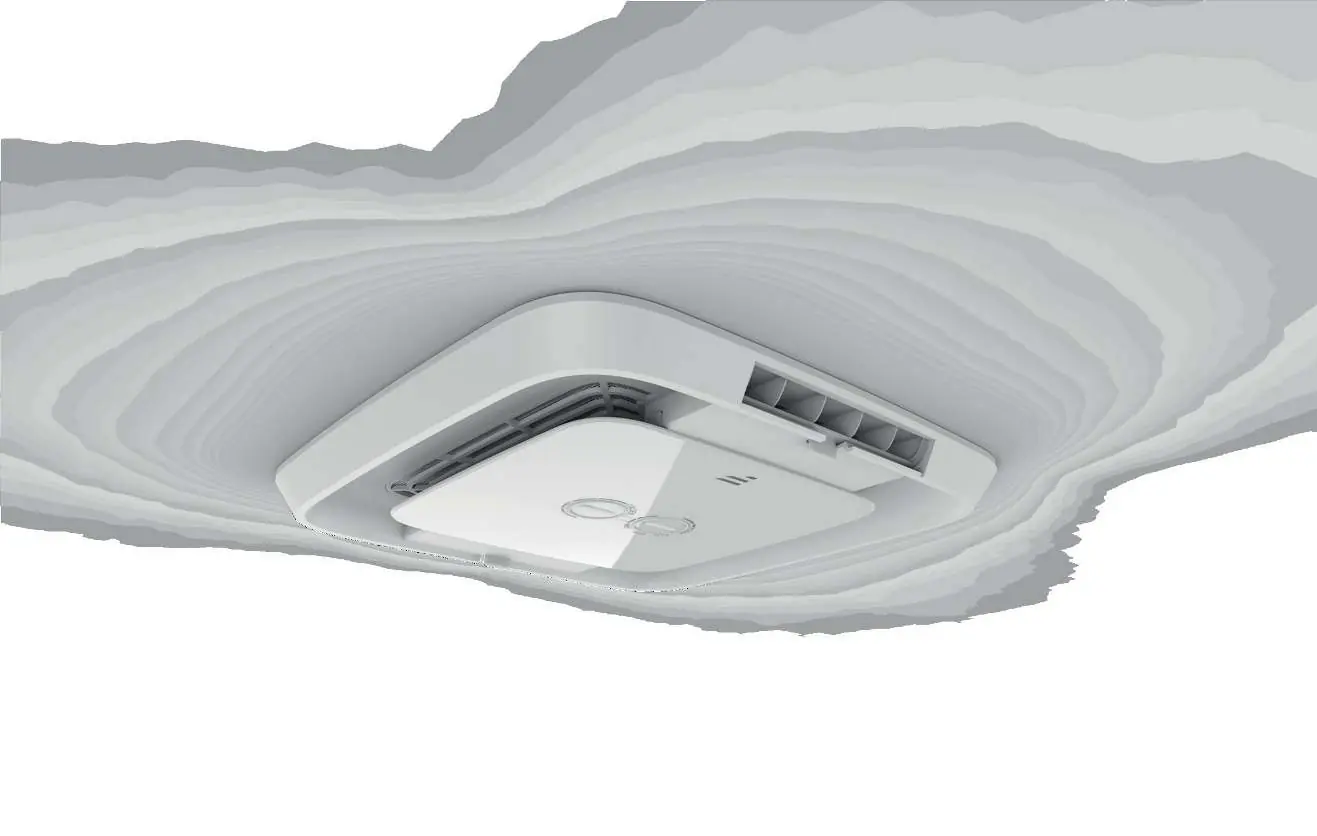

Luftverteilerbox FACT11MA
Die Luftverteilerbox mit manueller Steuerung ist für das Furrion Chill System konzipiert und ermöglicht eine einfache Bedienung der Klimaanlage.
Funktionen und Steuerung
- Lüfter: 3 Geschwindigkeitsstufen (High/Med/Low).
- Luftstrom: 2-Wege-Luftstrom.
- Wartung: Abnehmbarer Filter für einfache Reinigung.
- Installation: Einfache Montage, geeignet für kanalisierte (ducted) und nicht-kanalisierte (non-ducted) Systeme.
Technische Daten FACT11MA
- Steuerung: Mechanisch, 8 Positionen.
- Schalldruckpegel (Innen): 60dB.
- Eingangsspannung: 115V / 60Hz.
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Spannungsversorgung (115V/60Hz) und stellen Sie sicher, dass die Sicherungen nicht ausgelöst haben.
Kontrollieren Sie den abnehmbaren Filter der Luftverteilerbox auf Verschmutzungen und reinigen Sie diesen bei Bedarf.
Vor der Verwendung
- Spannungsversorgung 115V/60Hz sicherstellen
- Kältemittel R410A Kompatibilität prüfen
- Montageort auf aerodynamische Eignung prüfen
- Filter auf korrekten Sitz in der Luftverteilerbox kontrollieren
- Temperaturbereich (16°C-30°C) beachten
