Fujitsu 12KTAP1 Klimaanlage Spezifikationsblatt
Detaillierte technische Spezifikationen und Leistungsdaten für das Fujitsu 12KTAP1 Klimasystem. Erfahren Sie mehr über Abmessungen, elektrische Anforderungen, Zubehör und Betriebsmodi.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus dem Datenblatt
Dieses Dokument enthält die technischen Spezifikationen und Leistungsdaten für das Fujitsu 12KTAP1 Klimasystem. Es dient als Referenz für Installateure und Planer zur Überprüfung der Systemkapazitäten, elektrischen Anforderungen und Abmessungen. Das System besteht aus der Inneneinheit ASUH12KTAS und der Außeneinheit AOUH12KTAP1.
Leistungsmerkmale
Das System bietet fortschrittliche Funktionen für Komfort und Effizienz:
- Inneneinheit: Kompaktes Wandgerät mit ProCore-Beschichtung gegen Korrosion, flüsterleisem Betrieb (ab 23 dB) und integriertem WLAN für die Airstage Mobile App.
- Steuerung: Beinhaltet einen hintergrundbeleuchteten Funk-Fernbedienungscontroller, Anwesenheitssensor und Kompatibilität mit BACnet- und Modbus-Protokollen.

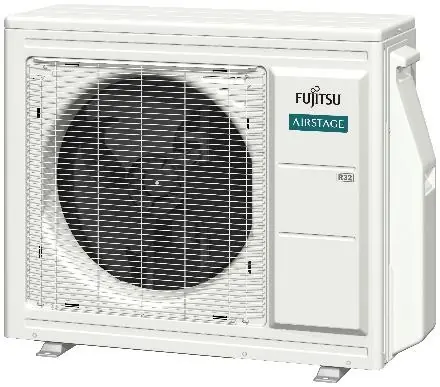

- Außeneinheit: Inverter-gesteuerter Kompressor mit R-32 Kältemittel, optimiert für extreme Kälte (Heizleistung bis -22°F / -30°C) und mit integrierter Bodenwannenheizung.
Technische Spezifikationen
Wichtige Leistungsdaten des Systems:
- Kühlleistung: 12.000 Btu/h (Nennwert).
- Heizleistung: 15.300 Btu/h (Nennwert).
- Effizienz: SEER2 31.5, HSPF2 13.7.
- Betriebsbereich: Kühlen 14 bis 122°F (-10 bis 50°C), Heizen -22 bis 75°F (-30 bis 24°C).
Elektrische Anforderungen
Das System benötigt eine Stromversorgung von 208/230 V bei 60 Hz. Die maximale Stromaufnahme (Maximum Operating Current) beträgt 7,4 A beim Kühlen und 12,9 A beim Heizen. Die minimale Absicherung (MCA) liegt bei 15,7 A, mit einer maximalen Absicherung (Max. Circuit Breaker) von 20 A.
Kompatibles Zubehör
Das System unterstützt eine Vielzahl von Zubehörteilen, darunter:
- Verschiedene kabelgebundene Controller (KAGAMI Touch Panel, einfache Fernbedienungen).
- WLAN-Adapter und Cloud-Schnittstellen (Intesis).
- Modbus- und BACnet-Gateways.
- 24V-Thermostat-Schnittstellen.
Abmessungen

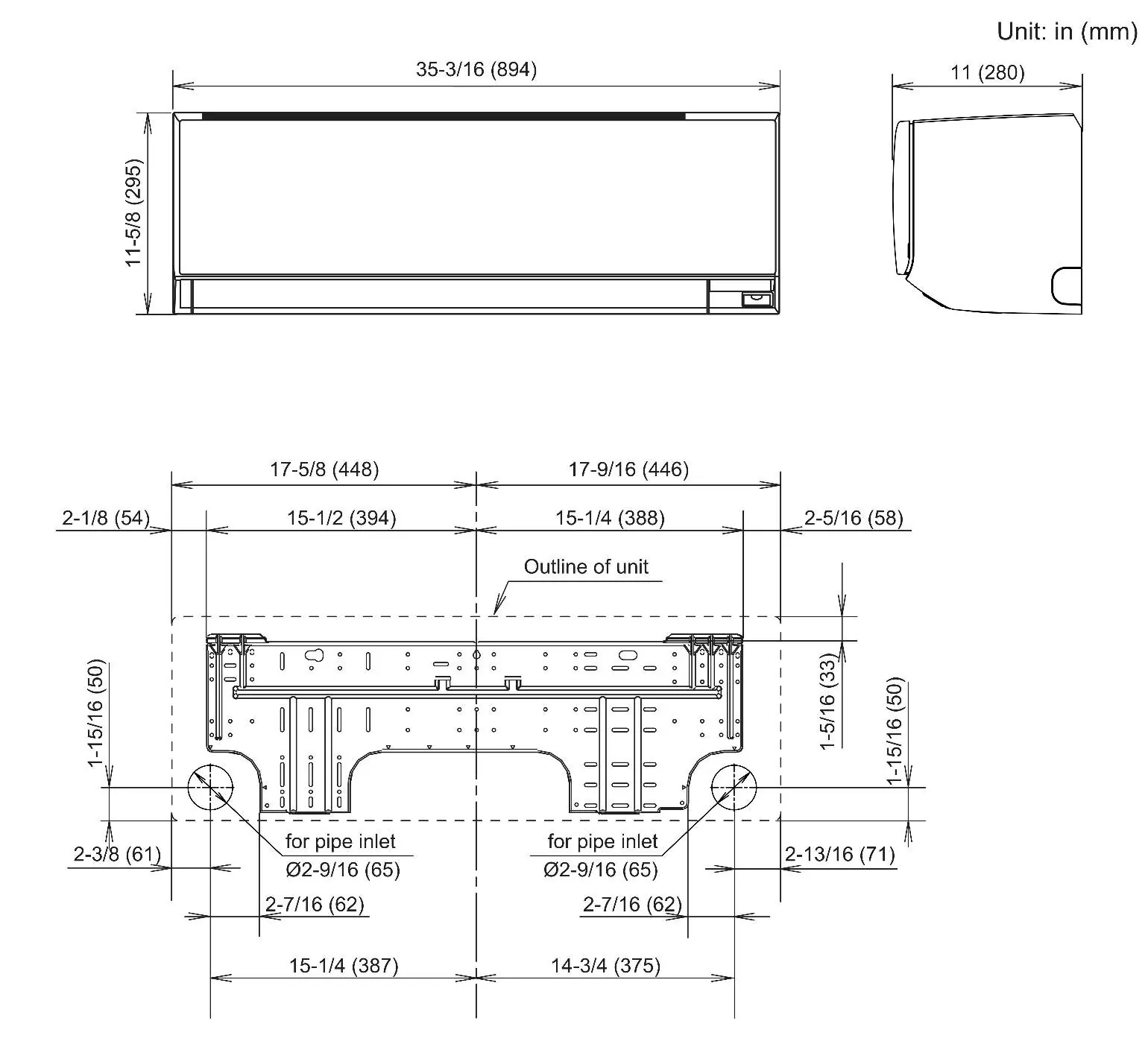

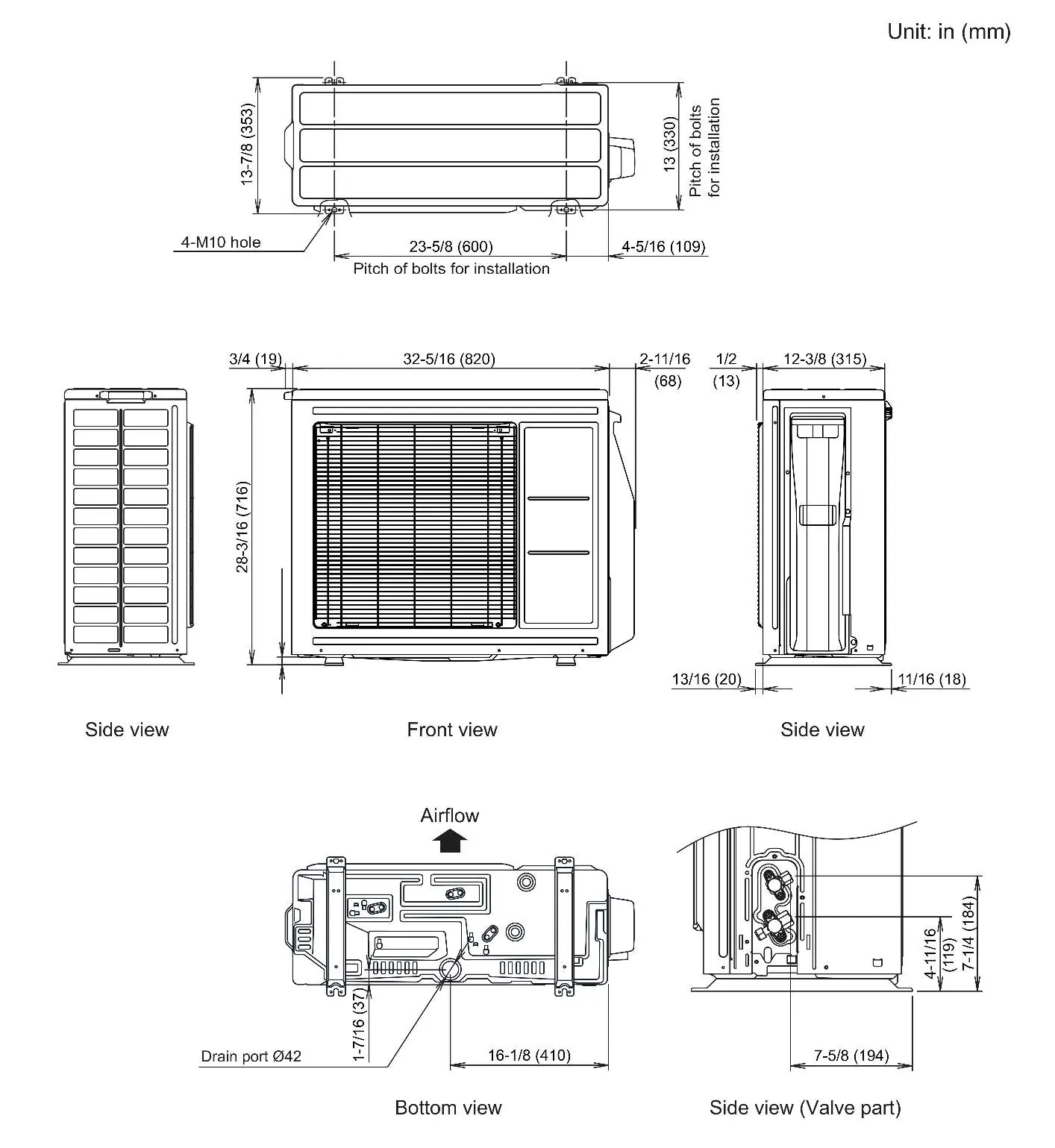

Die Inneneinheit misst ca. 894 x 295 x 280 mm (B x H x T). Die Außeneinheit misst ca. 820 x 716 x 315 mm (B x H x T). Detaillierte Installationsmaße und Rohrleitungsanschlüsse sind den technischen Zeichnungen im Dokument zu entnehmen.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die Stromversorgung den Spezifikationen (208/230V, 60Hz) entspricht und ob die Absicherung (Max. Circuit Breaker 20A) korrekt dimensioniert ist.
Das System ist für Heizbetrieb bis -22°F (-30°C) ausgelegt. Stellen Sie sicher, dass die Bodenwannenheizung funktionsfähig ist.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung 208/230V 60Hz beträgt.
- Überprüfen Sie, ob die Rohrleitungsanschlüsse (1/4" Flüssigkeit, 3/8" Gas) korrekt ausgeführt sind.
- Stellen Sie sicher, dass der Installationsort die Mindest- und Maximalabstände für die Rohrleitungen (bis zu 20m) einhält.
- Prüfen Sie, ob das gewählte Zubehör (z.B. Thermostat-Interface) mit dem Kommunikationskit UTY-TWRXZ4 kompatibel ist.
Technische Daten in der Praxis
- MCA (Minimum Circuit Ampacity)
- Der minimale Stromkreis-Amperewert, der für die Dimensionierung der elektrischen Zuleitung erforderlich ist.
Modellkompatibilität
- Die Nutzung von Drittanbieter-Steuerungen erfordert oft das Kommunikationskit UTY-TWRXZ4.
- Die AIRSTAGE Cloud-Verbindung erfordert einen kompatiblen AIRSTAGE Mobile Adapter an der Inneneinheit.
- Einige Zubehörteile (z.B. 24V Thermostat Interface) können nicht gleichzeitig mit anderen Steuerungen verwendet werden.
