Bedienungsanleitung für FS 1000BASE-LX SFP 1310nm 20km DOM Transceiver

Detaillierte technische Daten, Pin-Belegung und Spezifikationen für den FS 1000BASE-LX SFP 1310nm 20km DOM Transceiver. Erfahren Sie mehr über Kompatibilität, Installation und Betriebsparameter.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
FS 1000BASE-LX SFP Transceiver Seite 1 Pin-Belegung des SFP-Moduls Seite 5 Mechanische Spezifikationen Seite 8

Wichtige Informationen aus der Anleitung

Der FS 1000BASE-LX SFP 1310nm 20km DOM Transceiver ist ein Hot-Pluggable-Modul für bidirektionale serielle optische Datenkommunikation. Er ist für den Einsatz in Gigabit Ethernet 1000BASE-LX und Fiber Channel 1x SM-LC-L FC-PI Netzwerken konzipiert. Das Modul arbeitet mit einer nominalen Wellenlänge von 1310 nm und unterstützt eine Reichweite von bis zu 20 km über Singlemode-Glasfaser (9/125 µm SMF).

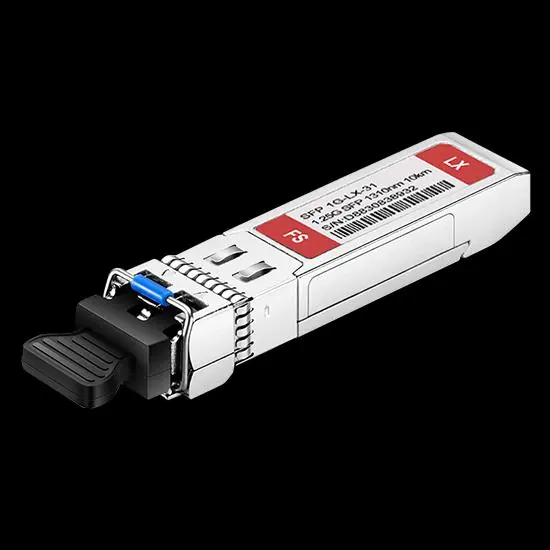

FS 1000BASE-LX SFP Transceiver
FS 1000BASE-LX SFP Transceiver

Produktbeschreibung

Das Modul verfügt über einen SFP 20-Pin-Anschluss, der Hot-Plug-Fähigkeit ermöglicht. Der Senderbereich verwendet einen 1310nm-Laser der Klasse 1 gemäß IEC-60825. Der Empfängerbereich nutzt einen integrierten InGaAs-Detektor-Vorverstärker (IDP) und einen begrenzenden Post-Verstärker-IC. Das Modul ist konform mit dem SFF-8472 SFP Multi-Source Agreement (MSA).

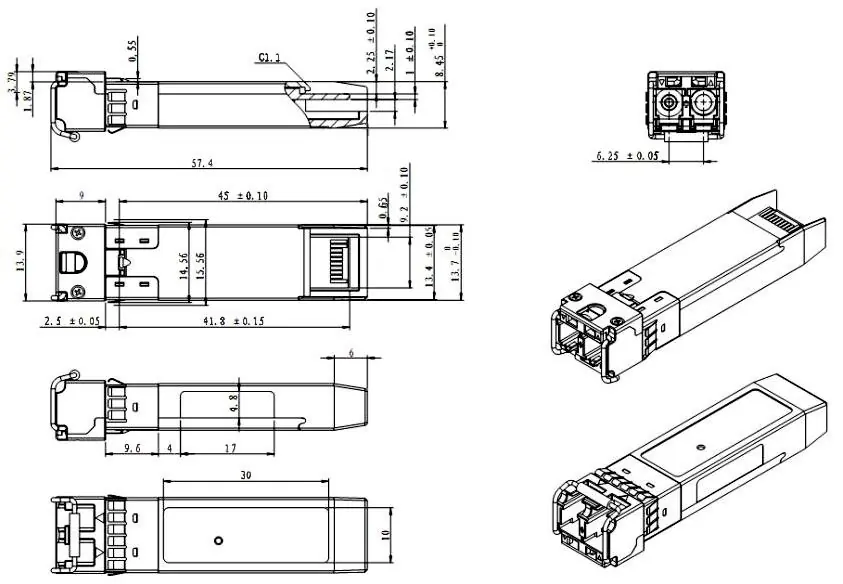

Mechanische Spezifikationen
Mechanische Spezifikationen

Technische Spezifikationen

Allgemeine Merkmale:

  • Datenrate: Bis zu 1,25 Gbps
  • Reichweite: 20 km bei 9/125 µm SMF
  • Spannungsversorgung: 3,3 V (± 5%)
  • Schnittstelle: Duplex LC-Anschluss
  • Betriebstemperatur (kommerziell): 0°C bis +70°C
  • Betriebstemperatur (erweitert): -5°C bis +85°C
  • Betriebstemperatur (industriell): -40°C bis +85°C

Optische und elektrische Grenzwerte:

  • Zentrale Wellenlänge: 1260 nm bis 1360 nm
  • Durchschnittliche Ausgangsleistung: -9,5 bis -3 dBm
  • Empfänger-Überlast (Pmax): -3 dBm
  • Empfänger-Empfindlichkeit (Pmin): -23 dBm

Pin-Belegung

Das Modul verwendet eine 20-Pin-Schnittstelle. Wichtige Pins umfassen:

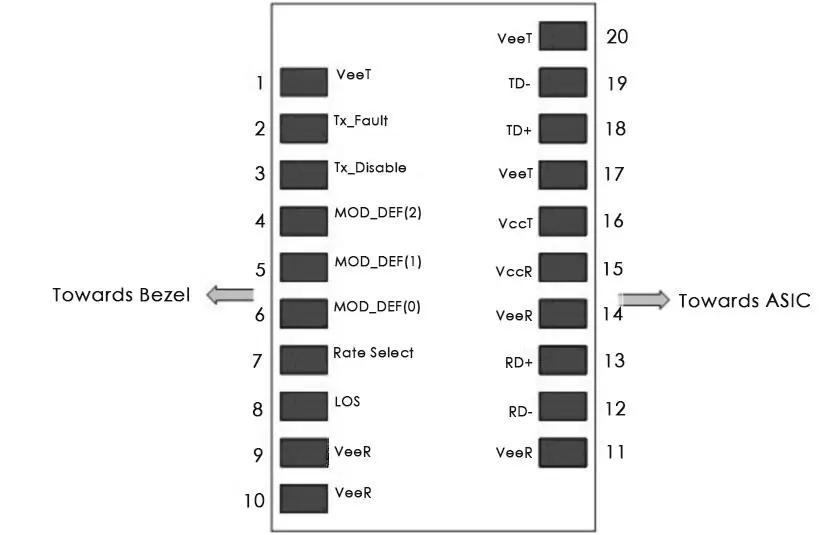

Pin-Belegung des SFP-Moduls
Pin-Belegung des SFP-Moduls
  • VeeT / VeeR: Sender- und Empfänger-Masse
  • TX Fault: Sender-Fehleranzeige (Open Collector/Drain)
  • TX Disable: Sender-Deaktivierung
  • MOD-DEF 0, 1, 2: Modul-Definitions-Pins für die serielle ID-Schnittstelle
  • LOS: Signalverlust-Anzeige (Loss of Signal)
  • RD-/+: Differenzielle Empfängerausgänge
  • TD-/+: Differenzielle Sendereingänge
  • VccR / VccT: Empfänger- und Sender-Stromversorgung

Sicherheit und Betrieb

Das Modul ist ein Laserprodukt der Klasse 1. Achten Sie bei der Installation darauf, dass die Glasfaseranschlüsse sauber sind. Das Modul ist für den Betrieb mit einer 3,3V-Stromversorgung ausgelegt. Bei der Verwendung des empfohlenen Filter-Netzwerks auf dem Host-Board sollte der Einschaltstrom (Inrush Current) 30mA über dem stationären Wert nicht überschreiten.

Praktische Hilfe

Typische Probleme

Kein Signal (Link Down)

Überprüfen Sie, ob das Modul vollständig im SFP-Port eingerastet ist und ob das Glasfaserkabel korrekt angeschlossen und sauber ist.

TX Fault (Senderfehler)

Dies kann auf einen Laserfehler hinweisen. Prüfen Sie, ob das Modul korrekt mit Strom versorgt wird und ob die Konfiguration am Switch/Router korrekt ist.

LOS (Loss of Signal) aktiv

Das Modul empfängt kein ausreichendes optisches Signal. Prüfen Sie die Glasfaserverbindung auf Brüche oder zu hohe Dämpfung und stellen Sie sicher, dass die Gegenstelle sendet.

Vor der Verwendung

  • Stellen Sie sicher, dass der Switch- oder Router-Port SFP-Module unterstützt.
  • Verwenden Sie ausschließlich 9/125 µm Singlemode-Glasfaserkabel.
  • Prüfen Sie, ob die Versorgungsspannung des Host-Geräts 3,3V beträgt.
  • Reinigen Sie die Glasfaserstecker vor dem Einstecken.
  • Stellen Sie sicher, dass die Betriebstemperatur innerhalb der Spezifikationen liegt (0°C bis 70°C für kommerzielle Module).

Abbildungen und Diagramme

  • Die Pin-Belegung zeigt die 20 Pins des SFP-Moduls, unterteilt in Sender- und Empfänger-Signale sowie Stromversorgung.
  • Die mechanische Zeichnung zeigt die physischen Abmessungen des SFP-Moduls für die Integration in Gehäuse.

Modellkompatibilität

  • Kompatibel mit Gigabit Ethernet 1000BASE-LX.
  • Unterstützt Fiber Channel 1x SM-LC-L FC-PI.
  • Entspricht SFF-8472 und MSA SFP Spezifikationen.
