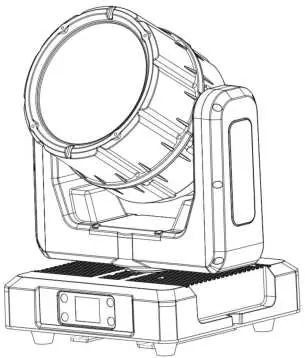

Bedienungsanleitung für FOS Hydor 120W RGBL

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den FOS Hydor 120W RGBL Scheinwerfer. Das Gerät ist ein professionelles Beleuchtungssystem, das nur von qualifiziertem Personal installiert werden darf. Achten Sie besonders auf die Abstände zu brennbaren Materialien (mindestens 0,5 Meter) und Oberflächen (mindestens 1 Meter). Das Gerät darf nicht in Dimmer-Packs eingesteckt werden und muss ordnungsgemäß geerdet sein.

Sicherheitshinweise

• Das Gerät muss ordnungsgemäß geerdet sein (Schutzklasse 1).
• Keine vom Benutzer zu wartenden Teile im Inneren. Öffnen Sie das Gerät nicht.
• Trennen Sie das Gerät vor Wartungsarbeiten immer von der Stromversorgung.
• Blicken Sie niemals direkt in die Lichtquelle, da dies zu Netzhautschäden führen kann.
• Stellen Sie sicher, dass alle Anschlüsse und Endkappen mit dielektrischem Fett abgedichtet sind, um Korrosion und Kurzschlüsse zu vermeiden.
• Halten Sie einen Abstand von mindestens 15 cm zu anderen Geräten oder Wänden für eine ausreichende Kühlung ein.

Installation

Die Installation muss gemäß den lokalen elektrischen Vorschriften durch einen Fachmann erfolgen. Stellen Sie sicher, dass die Tragstruktur für das Gewicht des Scheinwerfers und des Zubehörs zertifiziert ist. Verwenden Sie bei Überkopfmontage immer ein zusätzliches Sicherheitskabel. Der Betriebstemperaturbereich liegt zwischen -20°C und 45°C.

Wartung

Regelmäßige Reinigung und Inspektion sind für eine lange Lebensdauer entscheidend. Reinigen Sie die externe Linse regelmäßig mit einem weichen Tuch. Verwenden Sie niemals Alkohol, Lösungsmittel oder ammoniakbasierte Reiniger. Überprüfen Sie alle drei Monate die elektrischen Kontakte und stellen Sie sicher, dass alle Schrauben fest angezogen sind.

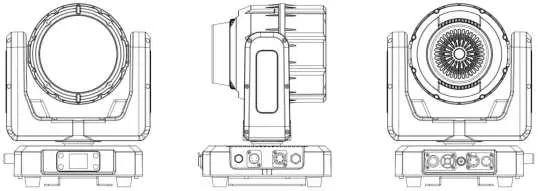

Geräteübersicht

Das Gerät verfügt über ein LCD-Display für das Systemmenü, 3-Pin und 5-Pin DMX-Ein- und Ausgänge sowie wasserdichte Stromanschlüsse. Die Steuerung erfolgt über das integrierte Menü oder via DMX.

Systemmenü

Über das Systemmenü können Sie folgende Einstellungen vornehmen:

• DMX-Adresse: Einstellung von 001 bis 512.
• Kanalmodus: Auswahl zwischen 12CH und 22CH.
• Signalwahl: Konfiguration der DMX-Quelle (XLR, Wireless).
• Einstellungen: Display-Verhalten, Tastensperre, DMX-Fehlerverhalten, Dimmer-Kurven, LED-Frequenz, Lüftermodus und Kalibrierung.

DMX-Steuerung

Der Scheinwerfer unterstützt verschiedene DMX-Modi. Im 12CH-Modus steuern Sie unter anderem Pan (540°), Tilt (230°), Zoom, Dimmer, Strobe-Effekte, RGB-Farben und Farbtemperatur-Presets.

Technische Daten

• Lichtquelle: 120W RGBL LED.
• Lichtleistung: 2500 lm.
• Schutzart: IP65.

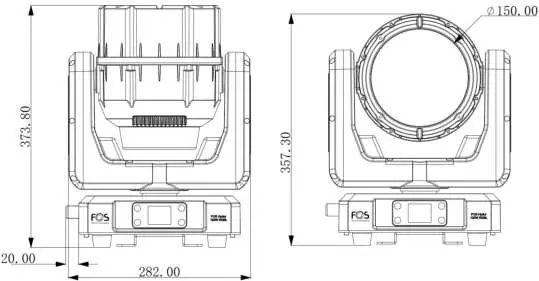

• Abmessungen: 282 x 250 x 364,8 mm.
• Gewicht: 7 kg.
• Spannungsversorgung: 100-240V, 50/60Hz.
