Installationsanleitung für Fortin EVO-ONE Fernstartsystem
Detaillierte Installationsanleitung für das Fortin EVO-ONE Fernstartsystem. Enthält Schaltpläne, Programmierverfahren für den DCryptor und wichtige Sicherheitshinweise für die Fahrzeugmontage.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die spezifische Verkabelungskonfiguration und Programmierverfahren für das Fortin EVO-ONE Fernstartsystem in Toyota Corolla Fahrzeugen (Modelljahre 2024-2025). Die Installation darf ausschließlich von qualifizierten Technikern durchgeführt werden, da fehlerhafte Anschlüsse zu dauerhaften Schäden am Fahrzeug führen können.
Sicherheit und Voraussetzungen
- Die Installation der Sicherheitskomponenten (Motorhaubenschalter und Sicherheitsschild) ist zwingend erforderlich.
- Verwenden Sie zur Überprüfung der Schaltkreise nur ein computer-sicheres Logikprüfgerät oder ein digitales Multimeter.
- Stellen Sie sicher, dass die Firmware des Moduls auf dem neuesten Stand ist, bevor Sie mit der Programmierung beginnen.
Verkabelung und Anschlüsse
Die Anleitung bietet detaillierte Diagramme für die Anschlüsse an der Lenksäule, dem Motorsteuergerät (ECU) und dem seitlichen Kick-Panel des Fahrers. Achten Sie besonders auf die korrekte Zuordnung der CAN-Bus-Leitungen und der Stromversorgung. Bei Fahrzeugen mit Reifendruckkontrollsystem (TPMS) ist eine zusätzliche Verbindung erforderlich, wenn die Fernstartfunktion über die Original-Fernbedienung genutzt werden soll.
Programmierung
Die Programmierung erfolgt in zwei Hauptphasen: die DCryptor-Programmierung und die Schlüssel-Bypass-Programmierung. Für den Prozess sind das FLASH LINK UPDATER oder FLASH LINK MOBILE Tool sowie eine Internetverbindung erforderlich. Folgen Sie den LED-Signalen (Blau, Rot, Gelb) genau, um den Status der Programmierung zu bestätigen.
Funktionalität
Nach erfolgreicher Installation kann das Fahrzeug über die Original-Fernbedienung gestartet werden (z. B. durch dreimaliges Drücken der Sperrtaste). Stellen Sie sicher, dass alle Türen geschlossen sind, bevor Sie den Fernstartvorgang einleiten.
Herstellerinformationen
Fortin
Praktische Hilfe
Typische Probleme
Blaue LED leuchtet nach dem Anschließen nicht dauerhaft
Trennen Sie den 6-Pin Hauptstecker und beginnen Sie den Programmiervorgang erneut bei Schritt 1.
Fahrzeug startet nicht per Fernbedienung
Überprüfen Sie, ob alle Türen geschlossen sind und ob die Programmierung des Fernstarters korrekt abgeschlossen wurde.
Vor der Verwendung
- Stellen Sie sicher, dass die Firmware des Moduls aktuell ist.
- Installieren Sie den mitgelieferten Motorhaubenschalter.
- Verwenden Sie ein digitales Multimeter zur Überprüfung aller Schaltkreise.
- Konfigurieren Sie die Einheitenoptionen vor der Programmierung.
- Stellen Sie sicher, dass eine Internetverbindung für den DCryptor-Prozess besteht.

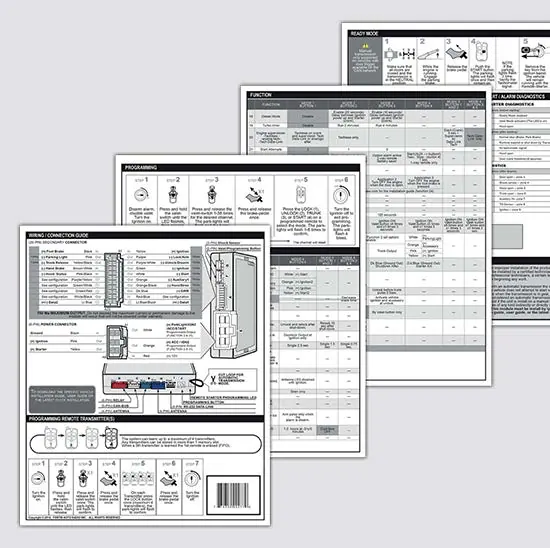

Abbildungen und Diagramme
- Die Diagramme zeigen die spezifischen Pin-Belegungen für die 8-Pin, 30-Pin, 43-Pin und 63-Pin Stecker im Fahrzeug.
- Die Schaltpläne markieren deutlich, welche Leitungen für CAN-High/Low und die Datenübertragung der Türschlösser zu verwenden sind.
Modellkompatibilität
- Nur für Toyota Corolla 2024-2025 (H-Key).
- TPMS-Verbindung nur erforderlich, wenn Fernstart über OEM-Fernbedienung gewünscht und Fahrzeug mit TPMS ausgestattet ist.
