Bedienungsanleitung für Fonestar ASB-12150U und ASB-15180U Aktivlautsprecher

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Bedienung und Installation der aktiven Lautsprecher Fonestar ASB-12150U und ASB-15180U. Vor der Inbetriebnahme ist sicherzustellen, dass alle Lautstärkeregler auf das Minimum eingestellt sind und der POWER-Schalter ausgeschaltet ist. Das Gerät verfügt über einen integrierten USB/SD/FM-Player, mehrere Mikrofoneingänge und eine drahtlose Kopplungsfunktion für den Stereo-Betrieb.

Bedienelemente

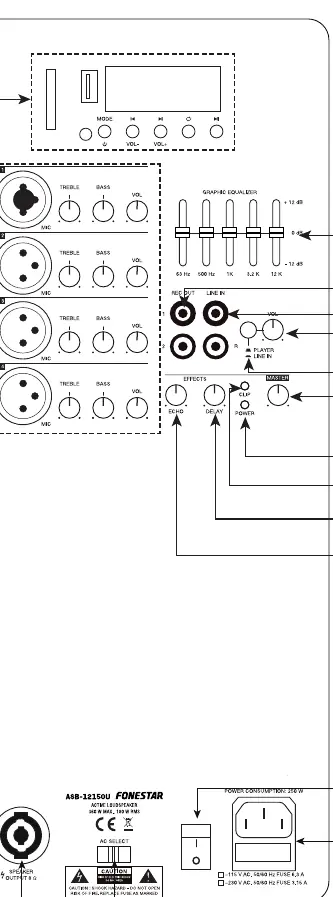

Die Rückseite des Lautsprechers enthält alle wesentlichen Bedienelemente:

• Wiedergabemodul: Steuerung für USB/SD-Medien und FM-Radio.
• Eingangskanäle: Vier Eingänge (Mic/Line) mit individuellen Reglern für Treble, Bass und Lautstärke.
• Equalizer: 5-Band-Grafik-Equalizer zur Klangregelung.
• Effekte: Regler für Echo-Intensität und Verzögerung (Delay).
• Master-Sektion: Hauptlautstärkeregler und CLIP-Anzeige (Überlastung).
• Anschlüsse: Stromanschluss, Spannungswahlschalter (115/230V) und Ausgang für passive Lautsprecher.

Wiedergabemodul

Das Modul ermöglicht die Wiedergabe von USB-Sticks und SD-Karten sowie den Empfang von FM-Radio:

• MODE: Kurzes Drücken wählt die Audioquelle; langes Drücken schaltet das Modul ein/aus.
• VOL-/VOL+: Langes Drücken regelt die Lautstärke; kurzes Drücken springt zum vorherigen/nächsten Titel oder Radiosender.
• Play/Pause: Startet oder pausiert die Wiedergabe. Im FM-Modus startet ein automatischer Sendersuchlauf.
• Wiedergabemodus: Auswahl zwischen Einzelwiedergabe (ONE) oder allen Titeln (ALL).

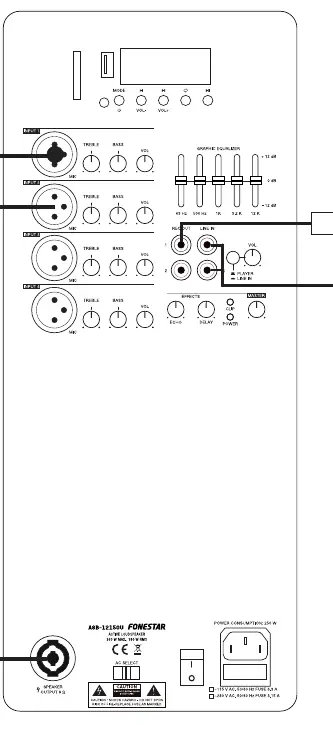

Anschluss und Inbetriebnahme

Folgen Sie diesen Schritten für eine korrekte Einrichtung:

1. Stellen Sie sicher, dass alle Lautstärkeregler auf Minimum stehen.
2. Schließen Sie das Netzkabel an und wählen Sie die korrekte Spannung (115V/230V) am AC SELECT Schalter.
3. Verbinden Sie Audioquellen (Mixer, CD-Player) mit dem LINE IN Eingang oder nutzen Sie das interne Wiedergabemodul.
4. Mikrofone können an die Eingänge INPUT 1 bis 4 angeschlossen werden.
5. Schalten Sie das Gerät mit dem POWER-Schalter ein.
6. Passen Sie die Lautstärke der einzelnen Eingänge und den Master-Regler an.

Drahtlose Kopplung

Zwei Lautsprecher derselben Serie können drahtlos verbunden werden:

• Schalten Sie beide Lautsprecher ein und wählen Sie den drahtlosen Modus.
• Drücken Sie lange die Taste (oder RPT auf der Fernbedienung) an einem Lautsprecher, bis ein Signalton ertönt. Dieser wird zum MASTER (linker Kanal).
• Der andere Lautsprecher fungiert als SLAVE (rechter Kanal).
• Verbinden Sie Ihr Bluetooth-Gerät mit dem MASTER-Lautsprecher.

Technische Daten

Die Lautsprecher verfügen über Schutzschaltungen gegen Kurzschluss, Überlastung und Überhitzung. Der ASB-12150U bietet 180 W RMS (360 W max.), der ASB-15180U bietet 220 W RMS (440 W max.). Beide Modelle sind mit einem 35-mm-Stativflansch ausgestattet.
