Bedienungsanleitung für FMS 1:6 JIMNY RC-Modellauto
Schnellstartanleitung für das FMS 1:6 JIMNY RC-Modellauto. Enthält Informationen zur Inbetriebnahme, Senderkonfiguration, Fehlerbehebung und technischen Daten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Bedienungsanleitung für das FMS 1:6 JIMNY RC-Modellauto. Es enthält wichtige Anweisungen zur Inbetriebnahme des Senders FS-G4P, zur Bindung mit dem Empfänger, zur Kalibrierung der Steuerung sowie zur Fehlerbehebung bei Betriebsstörungen. Bitte beachten Sie, dass der Sender vor dem Empfänger eingeschaltet werden muss, um Schäden oder Verletzungen zu vermeiden.
Sender FS-G4P Übersicht
Der Sender verfügt über 4 Kanäle: CH1 (Lenkrad), CH2 (Gashebel), CH3 (Drei-Positionen-Schalter) und CH4 (Reset-Taste). Die Bedienung erfolgt über Trimm-Tasten, D/R-Einstellungen für den Servoweg und einen Modus-Schalter für Anfänger.
Inbetriebnahme und Bindung
1. Legen Sie 4 AA-Batterien in den Sender ein. Achten Sie auf korrekte Polarität.2. Schalten Sie den Sender ein (R.LED leuchtet).3. Schalten Sie den Empfänger ein. Sender und Empfänger sind ab Werk bereits gebunden. Sollte eine neue Bindung erforderlich sein, halten Sie die Bind-Taste am Sender beim Einschalten gedrückt, bis die G.LED schnell blinkt, und schalten Sie dann den Empfänger ein.
Kalibrierung und Einstellungen
Falls die Neutralstellung von Gas oder Lenkung nicht korrekt ist, führen Sie eine Kalibrierung durch: Halten Sie das Lenkrad und den Gashebel in den Endpositionen, während Sie den Sender im Kalibrierungsmodus einschalten. Folgen Sie den Anweisungen zur Kalibrierung von Rad und Trigger und speichern Sie die Daten mit der Bind-Taste.
Fehlerbehebung
Bei Problemen wie "Motor läuft nicht" oder "Fahrzeug fährt rückwärts bei Vorwärtsbefehl" prüfen Sie die Kabelverbindungen zwischen ESC und Motor, die Trimm-Einstellungen am Sender oder führen Sie eine Kanalumkehr (Reverse) durch.
Wartung und Sicherheit
Überprüfen Sie regelmäßig das Zahnflankenspiel zwischen Ritzel und Hauptzahnrad. Bei längerer Nichtbenutzung sollten die Batterien entfernt werden, um Auslaufen zu verhindern. Laden Sie LiPo-Akkus nur auf feuerfesten Oberflächen und verwenden Sie einen LiPo-Safe-Beutel.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
FMS Model
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Batterieverbindungen zum ESC oder ersetzen Sie den Schalter.
Tauschen Sie zwei Kabelverbindungen zwischen ESC und Motor oder stellen Sie den Kanal am Sender auf 'Reverse'.
Stellen Sie D/R, EPA und ATL am Sender auf 100% und setzen Sie die Trimmung auf 0.
Verwenden Sie einen Akku mit höherer Entladerate oder wählen Sie eine sanftere Getriebeübersetzung.
Vor der Verwendung
- Stellen Sie sicher, dass die Batterien voll geladen und korrekt eingelegt sind.
- Prüfen Sie, ob der Gashebel in der Neutralstellung steht.
- Stellen Sie sicher, dass alle Schalter am Sender in der oberen Position stehen.
- Schalten Sie immer zuerst den Sender und dann den Empfänger ein.
- Überprüfen Sie das Zahnflankenspiel zwischen Ritzel und Hauptzahnrad.
Technische Daten in der Praxis
- Betriebstemperatur
- -10°C bis +60°C.
- Niederspannungswarnung
- Sender warnt bei unter 4.2V.
Abbildungen und Diagramme

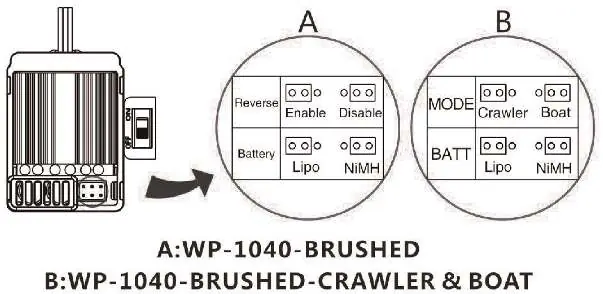

- Die Jumper-Einstellungen am ESC (WP-1040) ermöglichen die Wahl zwischen Lipo/NiMH-Akkus und Betriebsmodi (Crawler/Boot).
Modellkompatibilität
- Sender FS-G4P ist für FS-R4P Empfänger optimiert.
- ESC unterstützt 2-3S LiPo oder 5-9 Zellen NiMH.
