Montageanleitung für Aquarium-Unterschrank Fluval Shaker Collection 168L

Detaillierte Montageanleitung für den Fluval Shaker Collection 168L Aquarium-Unterschrank. Erfahren Sie, wie Sie die Teile korrekt zusammenbauen, Scharniere einstellen und den Schrank für den Aquariumbetrieb abdichten.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Anleitung dient dem Zusammenbau des Fluval Shaker Collection 168L Unterschranks. Wichtig ist die Verwendung eines Gummihammers, das Verleimen der Dübel und die abschließende Abdichtung der Innenfugen mit Silikon. S. 1, 2

Wichtigste Schritte

  • Dübel verleimen S. 1, 2
  • Scharniere korrekt ausrichten S. 1, 2
  • Innenfugen abdichten S. 2

Probleme und Lösungen

Scharnierplatte gelöst

Wieder an der Scharniereinheit befestigen.

S. 1

Wartung und Reset

  • 3D Scharniereinstellung S. 2

Wo es im PDF steht

  • Montagevorbereitung und Fittings S. 1
  • Montageschritte und Abschluss S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Scharnier-Montage: Soft-Close oben, Standard unten. Seite 1 Abdichtung der Innenfugen mit Silikon. Seite 2 Verwendung der Unterlegscheiben (F) für gleichmäßige Abstände. Seite 2

Wichtige Informationen zur Montage

Diese Anleitung beschreibt den korrekten Zusammenbau des Fluval Shaker Collection 168L Unterschranks. Bitte beachten Sie folgende grundlegende Hinweise:

  • Werkzeug: Verwenden Sie ausschließlich einen Gummihammer (Mallet). Benutzen Sie keinen Metallhammer, da dies die Platten beschädigen kann.
  • Leim: Tragen Sie einen sehr kleinen Tropfen Leim in die Dübellöcher der Platten (i), (iii), (iv), (ii) und (11) auf, bevor Sie die Dübel einsetzen.
  • Untergrund: Der Schrank sollte an seinem endgültigen Standort auf einem festen, ebenen und waagerechten Untergrund montiert werden.

Scharniere und Türen

Die Scharniere müssen korrekt positioniert werden:

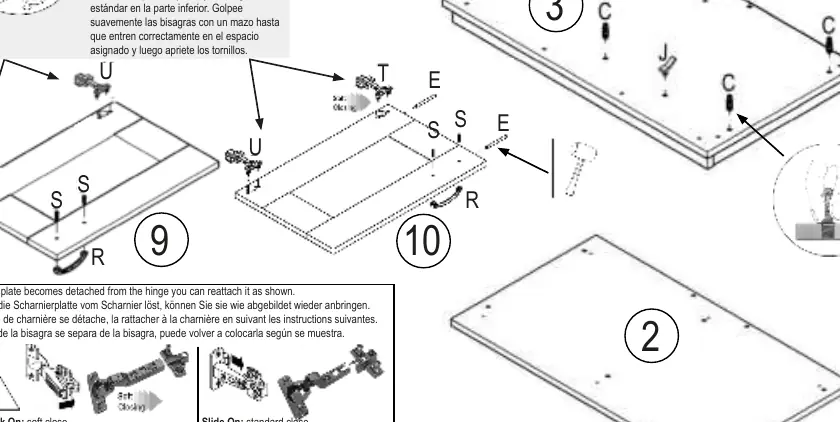

Scharnier-Montage: Soft-Close oben, Standard unten.
Scharnier-Montage: Soft-Close oben, Standard unten.
Verwendung der Unterlegscheiben (F) für gleichmäßige Abstände.
Verwendung der Unterlegscheiben (F) für gleichmäßige Abstände.
  • Soft-Close Scharnier: Muss oben montiert werden.
  • Standard-Scharnier: Muss unten montiert werden.
  • Einstellung: Scharniere mit einem Gummihammer einklopfen und anschließend die Schrauben festziehen.

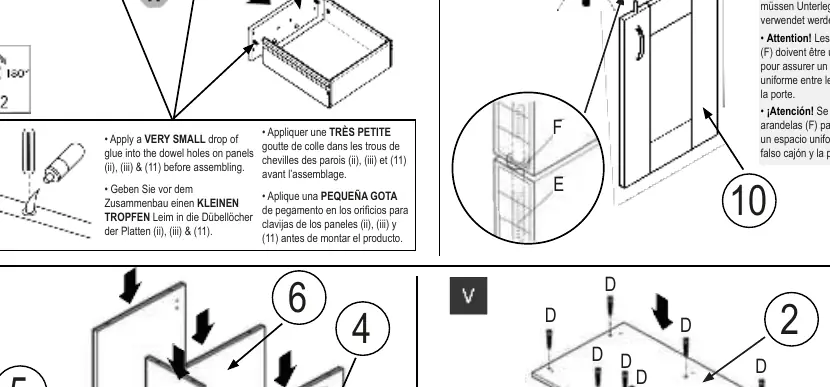

  • Abstand: Verwenden Sie die Unterlegscheiben (F), um einen gleichmäßigen Abstand zwischen der Schubladenattrappe und der Tür zu gewährleisten.

Abschlussarbeiten und Abdichtung

Nach der Montage ist es zwingend erforderlich, den Schrank gegen Wasserspritzer zu schützen:

Abdichtung der Innenfugen mit Silikon.
Abdichtung der Innenfugen mit Silikon.

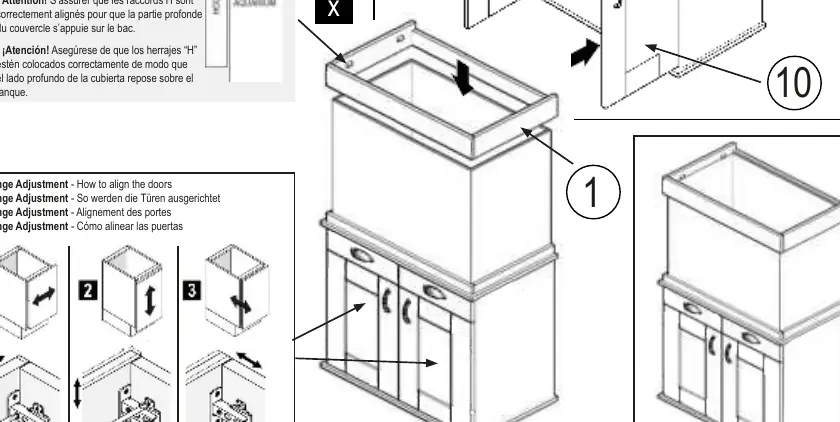

  • Abdichtung: Versiegeln Sie alle inneren Verbindungsnähte der oberen Plattenkante mit einer sehr feinen Schicht transparentem Silikon.
  • Finish: Glätten oder wischen Sie überschüssiges Silikon mit einem feuchten Finger ab, um eine glatte Oberfläche zu erzielen.
  • Abdeckung: Stellen Sie sicher, dass die Stutzen (H) korrekt montiert sind, damit die breite Seite der Abdeckung sicher auf dem Aquarium aufliegt.

Praktische Hilfe

Typische Probleme

Scharnierplatte hat sich gelöst

Die Scharnierplatte kann wie in der Anleitung abgebildet wieder an der Scharniereinheit befestigt werden.

Ungleichmäßiger Abstand zwischen Tür und Schublade

Verwenden Sie die mitgelieferten Unterlegscheiben (F), um den Abstand auszugleichen.

Vor der Verwendung

  • Prüfen Sie, ob der Untergrund fest, eben und waagerecht ist.
  • Stellen Sie sicher, dass ein Gummihammer (Mallet) für die Montage bereitliegt.
  • Halten Sie transparentes Silikon für die abschließende Abdichtung bereit.
  • Überprüfen Sie die Vollständigkeit der Fittings gemäß der beiliegenden Liste.

Technische Daten in der Praxis

Soft-Close Scharnier
Dämpfungsmechanismus für sanftes Schließen, muss oben an der Tür montiert werden.
Standard-Scharnier
Einfaches Scharnier ohne Dämpfung, muss unten an der Tür montiert werden.

Abbildungen und Diagramme

  • Die Anleitung enthält detaillierte Explosionszeichnungen zur Positionierung der Platten (i bis iv) und der Fittings (A bis V).
  • Die Scharnier-Diagramme zeigen den Unterschied zwischen 'Click On' (Soft-Close) und 'Slide On' (Standard) Montage.

Modellkompatibilität

  • Nur für den Fluval Shaker Collection 168L Aquarium-Unterschrank geeignet.
  • Die Abdichtung mit Silikon ist für die Langlebigkeit des Schranks bei Aquariumnutzung essenziell.
