Diese Anleitung dient der sicheren Installation und Nutzung des Flomasta Stahl-Flachheizkörpers. Vor der Montage ist sicherzustellen, dass alle Teile vorhanden sind und die Wand für die Installation geeignet ist. Der Heizkörper ist nicht für den Außenbereich oder für zentrale Heizsysteme mit speziellen Anforderungen geeignet. Lesen Sie alle Sicherheitshinweise sorgfältig durch, bevor Sie mit der Arbeit beginnen.
Produktbeschreibung
Die Flomasta Stahl-Flachheizkörper entsprechen der Norm EN 442 und werden unter Qualitätsmanagementsystemen gemäß ISO 9001, ISO 14001 und ISO 45001 gefertigt.
- Maximaler Betriebsdruck: 10 Bar
- Maximale Betriebstemperatur: 120 Grad Celsius

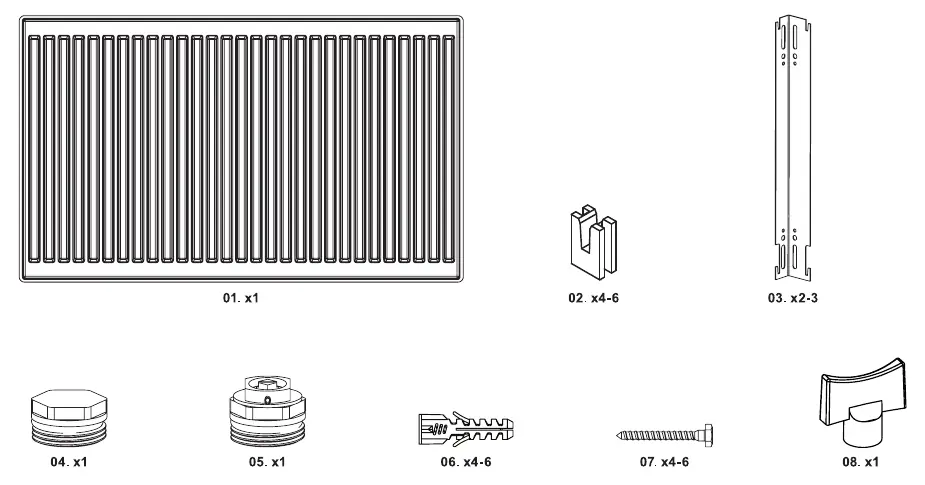

Lieferumfang
Stellen Sie sicher, dass folgende Komponenten im Paket enthalten sind:
- Heizkörper
- Wandhalterungen
- Entlüftungsstopfen und Blindstopfen
- Dübel und Schrauben
- Entlüftungsschlüssel
Vorbereitung und Werkzeuge
Für die Installation benötigen Sie folgende Werkzeuge:
- Bohrmaschine mit 8mm Bohrer
- Wasserwaage
- Schraubendreher
- Rollgabelschlüssel
- Bleistift
- PTFE-Band (Gewindedichtband)
- Schutzausrüstung (Handschuhe, Schutzbrille, Staubmaske)
Montage
- Markieren Sie die Positionen für die Wandhalterungen gemäß den Abmessungen Ihres Heizkörpertyps.

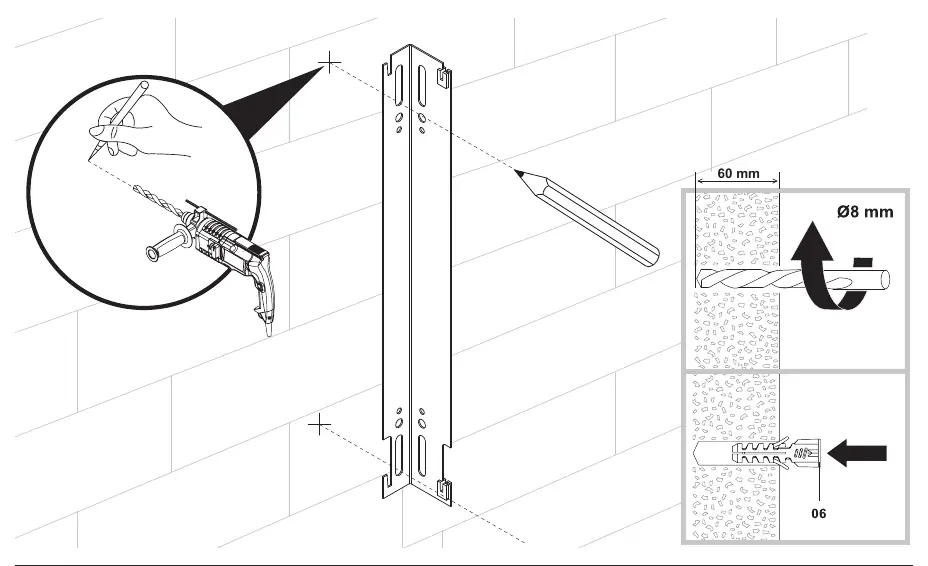

- Bohren Sie die Löcher an den markierten Stellen (60 mm Tiefe) und setzen Sie die Dübel ein.
- Befestigen Sie die Wandhalterungen sicher an der Wand.

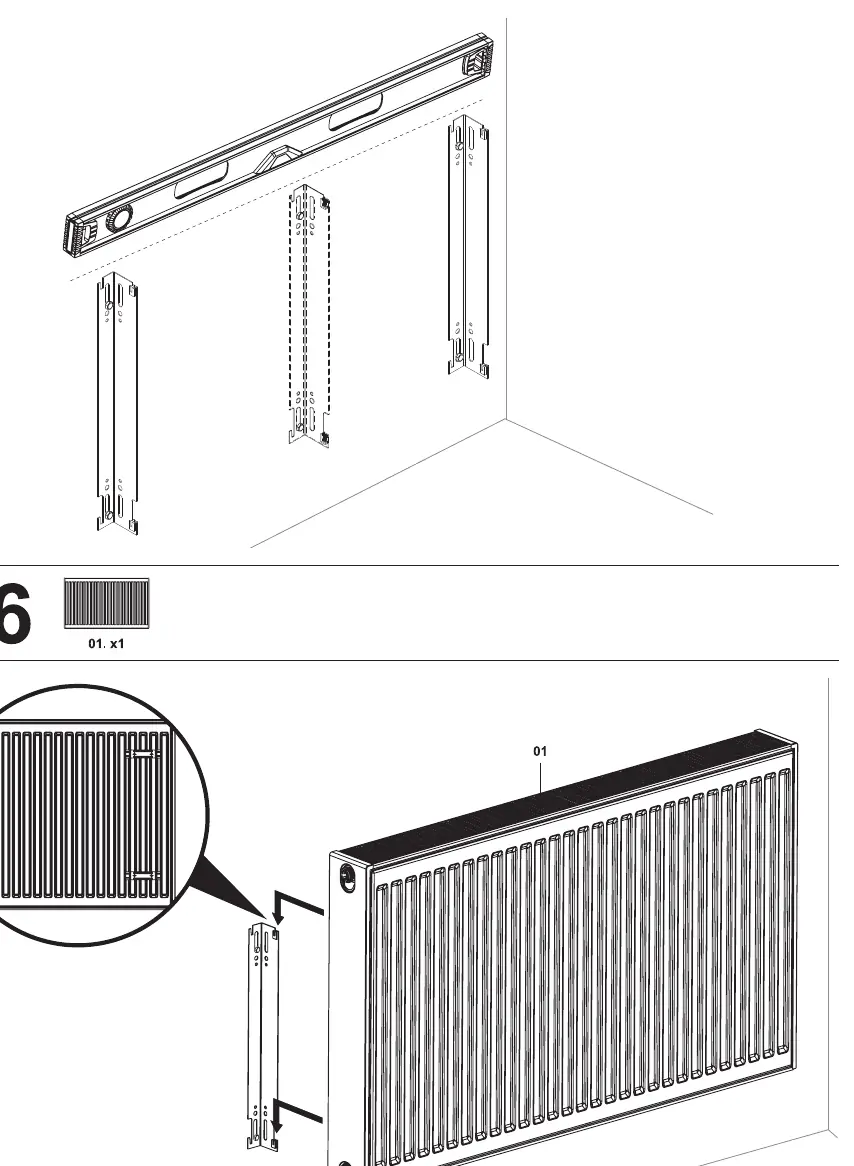

- Hängen Sie den Heizkörper in die Halterungen ein.

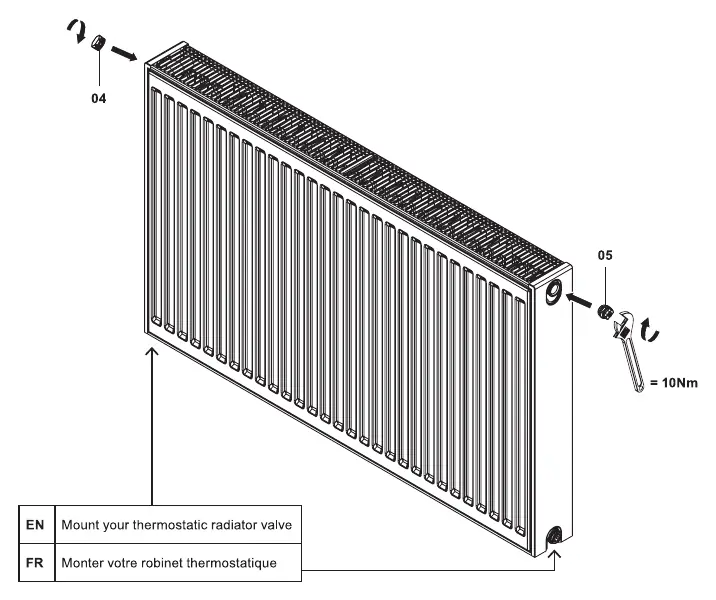

- Montieren Sie die Blindstopfen und den Entlüftungsstopfen an den entsprechenden Anschlüssen.
Inbetriebnahme
Nach der Montage muss das Thermostatventil installiert werden. Öffnen Sie das Ventil, um den Heizkörper in Betrieb zu nehmen. Sollte der Heizkörper nicht warm werden, entlüften Sie ihn, indem Sie das Entlüftungsventil mit dem mitgelieferten Schlüssel vorsichtig öffnen, bis Wasser austritt.
Pflege und Wartung
Reinigen Sie die Oberflächen nur mit einem weichen, feuchten Tuch. Verwenden Sie niemals Lösungsmittel, Scheuermittel, Bleichmittel, Säuren oder aggressive chemische Reinigungsmittel, da diese die Oberfläche beschädigen können.
Praktische Hilfe
Typische Probleme
Entlüften Sie den Heizkörper, um eingeschlossene Luft zu entfernen.
Überprüfen Sie die Verbindungen und verwenden Sie gegebenenfalls PTFE-Band zur Abdichtung.
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß Lieferumfang vorhanden sind.
- Stellen Sie sicher, dass die Wand für die Montage geeignet ist.
- Tragen Sie während der Installation geeignete Schutzausrüstung.
- Stellen Sie sicher, dass das Heizsystem vor Beginn der Arbeiten isoliert ist.
- Überprüfen Sie, ob alle Werkzeuge (Bohrer, Wasserwaage, etc.) bereitliegen.
Technische Daten in der Praxis
- Maximaler Betriebsdruck
- 10 Bar - darf im System nicht überschritten werden.
- Maximale Betriebstemperatur
- 120 Grad Celsius - darf nicht überschritten werden.
Abbildungen und Diagramme

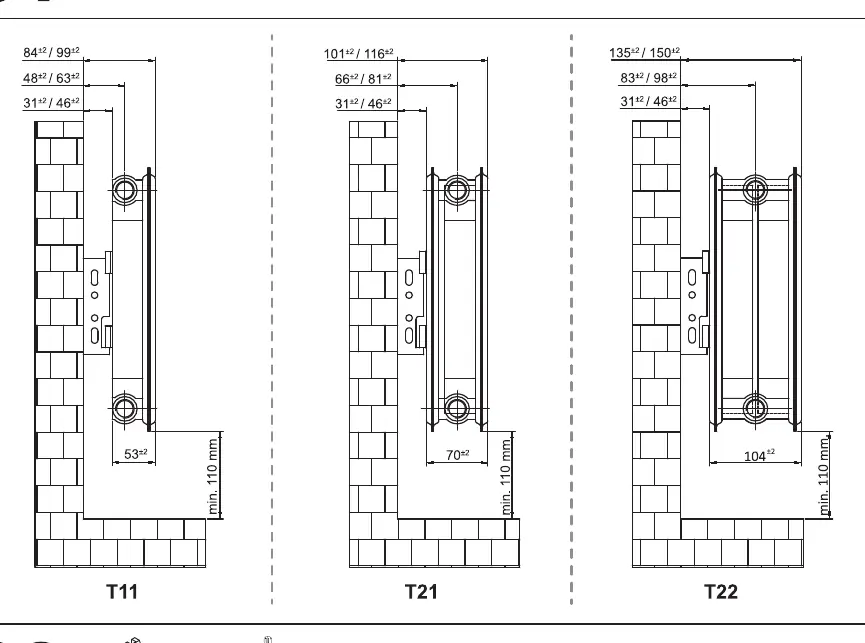

- Die Abbildungen zeigen die korrekte Positionierung der Wandhalterungen für verschiedene Heizkörpertypen (T11, T21, T22).
- Die Montageanleitung illustriert den Bohr- und Befestigungsprozess Schritt für Schritt.
Modellkompatibilität
- Nicht für den Außenbereich geeignet.
- Nicht für zentrale Heizsysteme mit speziellen Anforderungen geeignet.
- Nur für die Verwendung in geschlossenen Heizkreisläufen mit Korrosionsschutzmitteln.
