Planungsleitfaden für Fisher & Paykel Series 11 Integrierte Kühlgeräte

Detaillierter Planungsleitfaden für Fisher & Paykel Series 11 integrierte Kühl- und Gefriergeräte. Enthält Einbaumaße, Schrankvorbereitung, Türanschlag-Informationen und technische Daten für die Installation.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Dieser Planungsleitfaden enthält alle notwendigen technischen Spezifikationen, Nischenmaße, Anforderungen an die Schrankfronten und Installationsvorgaben für die Fisher & Paykel Series 11 integrierten Kühl- und Gefriergeräte. S. 2, 4, 6

Wichtigste Schritte

  • Planung der Nische S. 22
  • Vorbereitung der Schrankfronten S. 29, 30, 31, 32

Probleme und Lösungen

Türöffnung eingeschränkt

Ein Scharnierbegrenzungsstift kann installiert werden, um den Türöffnungswinkel auf 90° zu begrenzen.

S. 23
Weitere 2 Antworten anzeigen Weniger anzeigen

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 230 V, 50 Hz Elektrische Versorgung S. 35, 36, 37, 38
Wasserdruck 150 - 827 kPa Erforderlicher Wasserdruck für Eis/Wasser S. 35, 36, 37, 38

Wo es im PDF steht

  • Produktübersicht S. 4, 6, 7
  • Datenblätter S. 13, 14, 15, 16
  • Planungshinweise S. 22, 23, 24
  • Schrankfront-Vorbereitung S. 29, 30, 31, 32
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus dem Planungsleitfaden

Dieser Planungsleitfaden dient als Referenz für die Installation und Planung von Fisher & Paykel Series 11 integrierten Kühl- und Gefriergeräten. Er enthält keine Bedienungsanleitung für den täglichen Gebrauch, sondern konzentriert sich auf die notwendigen baulichen Voraussetzungen, Schrankvorbereitungen und technischen Spezifikationen.

Produktübersicht

Die Series 11 umfasst verschiedene integrierte Modelle, darunter Weinschränke, Kühl-Gefrier-Kombinationen und Gefrierschränke in Breiten von 46 cm, 61 cm, 76 cm und 91 cm. Alle Modelle sind für den Einbau hinter individuellen Schrankfronten konzipiert.

Einbau und Planung

Für eine korrekte Installation müssen die Nischenmaße genau eingehalten werden. Der Leitfaden bietet detaillierte Datenblätter für jedes Modell, die folgende Informationen enthalten:

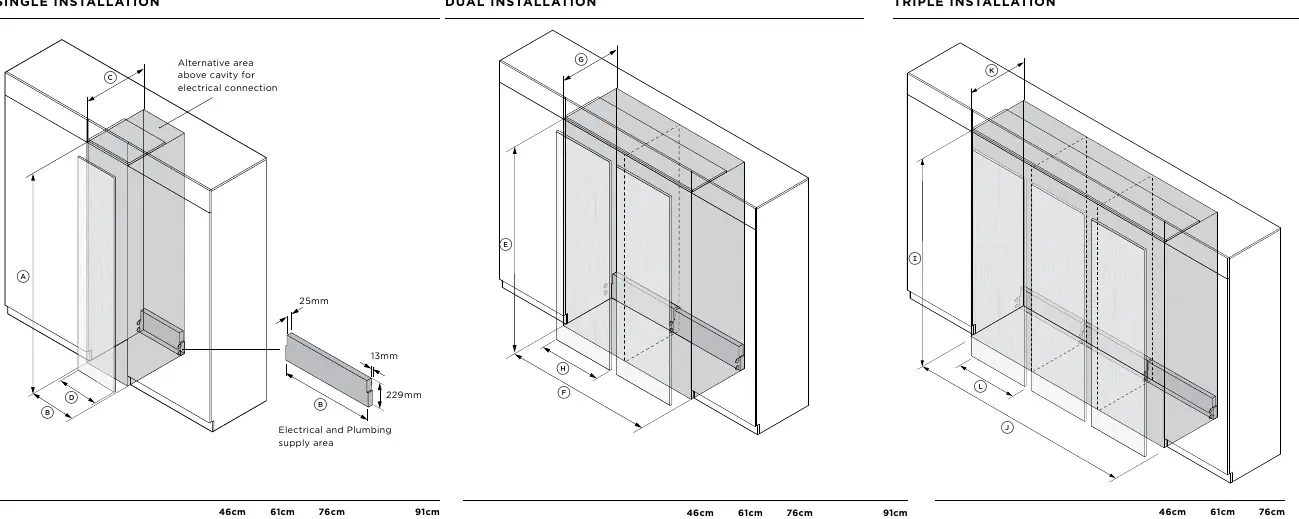

Nischenspezifikationen für Einzel-, Doppel- und Dreifachinstallation
Nischenspezifikationen für Einzel-, Doppel- und Dreifachinstallation

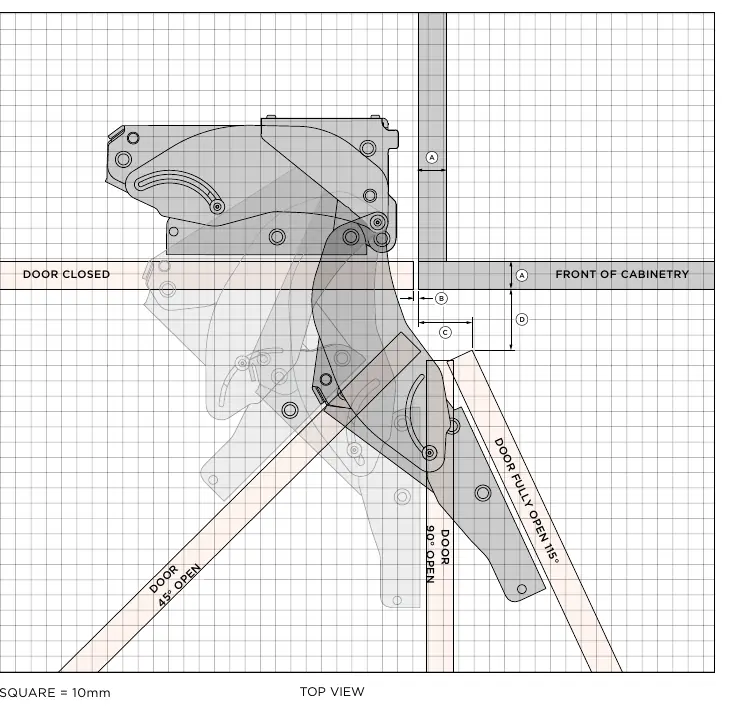

Scharnier-Artikulation
Scharnier-Artikulation
  • Nischenmaße: Höhe, Breite und Tiefe der Nische unter Berücksichtigung der Anschlüsse.
  • Türanschlag: Informationen zu Türöffnungswinkeln (90° und 115°) und den erforderlichen Abständen zu angrenzenden Wänden.
  • Scharnier-Artikulation: Detaillierte Zeichnungen zur Bewegung der Scharniere, um Kollisionen mit angrenzenden Schränken zu vermeiden.

Schrankfronten und Zubehör

Die Geräte sind für die Montage individueller Fronten vorgesehen. Der Leitfaden enthält spezifische Anweisungen für:

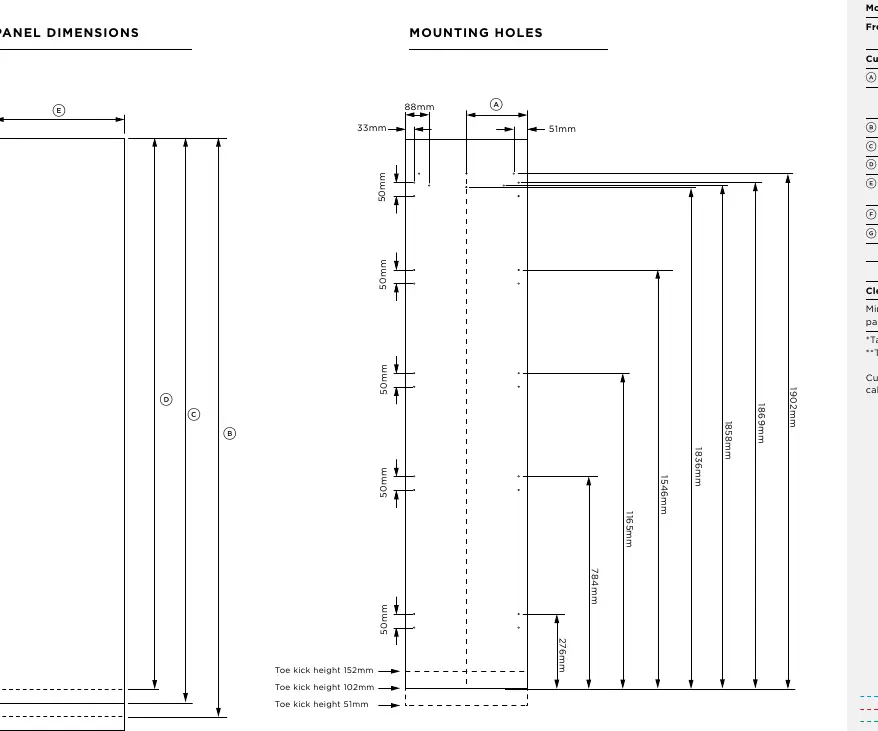

Vorbereitung der Schrankfront (Bohrschablone)
Vorbereitung der Schrankfront (Bohrschablone)
  • Frontplatten-Vorbereitung: Bohrschablonen und Abmessungen für die Montage der Schrankfronten.
  • Sockelblenden (Toe Kicks): Optionen für niedrige (51 mm) und hohe (152 mm) Sockelblenden.
  • Griffe: Übersicht der verfügbaren Griffstile und deren Montageabstände.

Technische Daten und Anschlüsse

Jedes Datenblatt enthält spezifische Anforderungen an die elektrische und sanitäre Installation:

  • Elektrik: Stromversorgung (230 V, 50 Hz) und Absicherung (10 A).
  • Sanitär: Anforderungen an den Wasseranschluss (Druckbereich 150-827 kPa) für Modelle mit Eisbereiter und Wasserspender.

Herstellerinformationen

Fisher & Paykel

Markenprofil

Praktische Hilfe

Typische Probleme

Türen stoßen beim Öffnen aneinander

Stellen Sie sicher, dass der erforderliche Mindestabstand eingehalten wird. Wenn der Spalt weniger als 110 mm beträgt, kann je nach Griffstil nur eine Tür gleichzeitig geöffnet werden.

Schrankfront passt nicht

Überprüfen Sie die Mindestplattendicke von 19 mm und die spezifischen Bohrmaße für Ihr Modell in den Datenblättern.

Vor der Verwendung

  • Überprüfen Sie die Nischenmaße (Höhe, Breite, Tiefe) gemäß dem spezifischen Datenblatt Ihres Modells.
  • Stellen Sie sicher, dass die elektrische Versorgung (230 V, 50 Hz) und der Wasseranschluss korrekt positioniert sind.
  • Prüfen Sie den Türöffnungswinkel und den Platzbedarf für den Türanschlag.
  • Bereiten Sie die Schrankfronten gemäß den Bohrschablonen im Leitfaden vor.
  • Stellen Sie sicher, dass die Sockelblende korrekt geplant ist (51 mm oder 152 mm).
Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Plattendicke
Die Standard-Schrankfront sollte mindestens 19 mm dick sein.
Nischentiefe
Mindestens 635 mm (bei Anschlüssen außerhalb der Nische) bis 650 mm (bei Anschlüssen hinter dem Gerät).

Abbildungen und Diagramme

  • Die Datenblätter zeigen Ansichten von oben (Plan View), von vorne (Front View) und von der Seite (Profile View) mit allen kritischen Maßen.
  • Die Montagezeichnungen für Schrankfronten zeigen die Position der Befestigungslöcher relativ zur Mittellinie der Platte.

Modellkompatibilität

  • Die Modelle sind für den Einbau hinter individuellen Schrankfronten konzipiert.
  • Nicht alle Modelle sind in allen Märkten verfügbar.
