Bedienungsanleitung für First Alert ZCOMBOA Rauch- und Kohlenmonoxidmelder
Detaillierte Anleitung für den First Alert ZCOMBOA 2-in-1 Rauch- und Kohlenmonoxidmelder. Erfahren Sie alles über die Installation, Z-Wave-Einbindung, Wartung und technische Spezifikationen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der First Alert ZCOMBOA ist ein kombinierter Rauch- und Kohlenmonoxidmelder mit Z-Wave-Konnektivität. Er wird mit 2 AA-Batterien betrieben und ist für die Wand- oder Deckenmontage geeignet. S. 1, 2
Wichtigste Schritte
- Testen oder Stummschalten S. 1, 2
- Batteriewechsel S. 2
Erste Inbetriebnahme
- Einbindung in Z-Wave-Netzwerk S. 1
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Nuisance Alarms
Use the Silence feature to temporarily silence unwanted alarms.
S. 2Wartung und Reset
- End of Life Signal S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Abmessungen | 5.0" Dia. x 2.0" H | Durchmesser 12,7 cm, Höhe 5,1 cm | S. 2 |
| Gewicht | 8.4 oz | ca. 238 g | S. 2 |
Wo es im PDF steht
- Produktübersicht und Funktionen S. 1
- Technische Daten und Installation S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

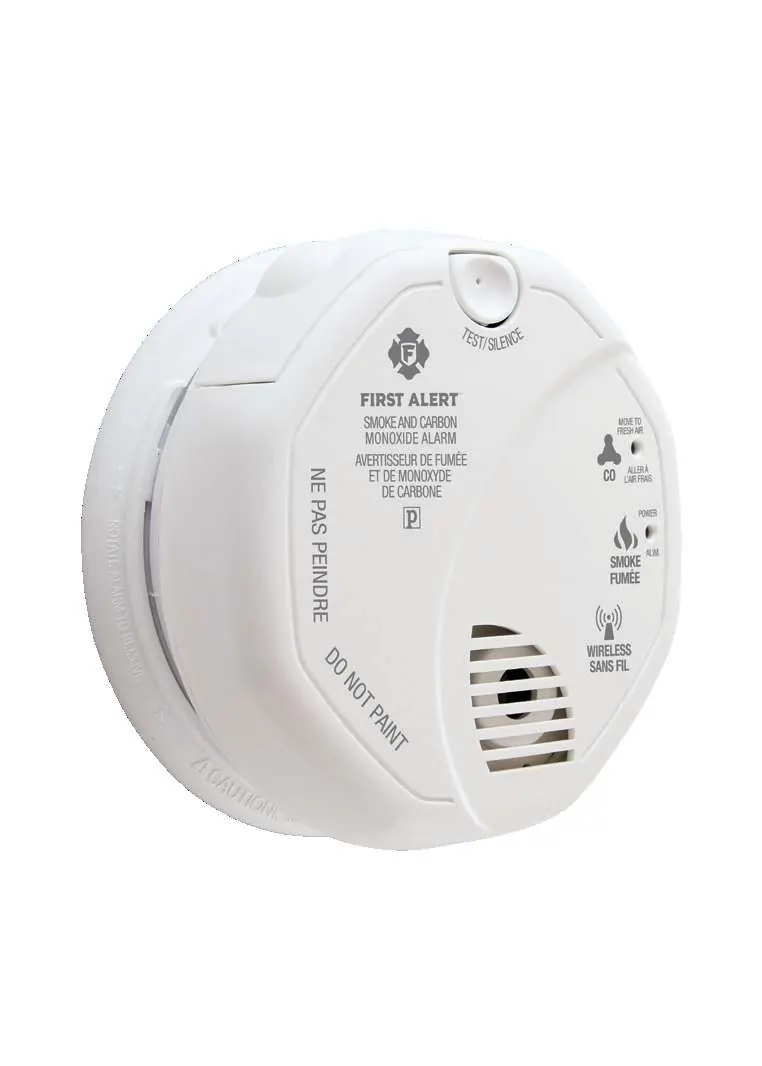

Der First Alert ZCOMBOA ist ein kombinierter Rauch- und Kohlenmonoxidmelder für den Wohnbereich. Er verfügt über einen photoelektrischen Rauchsensor und einen elektrochemischen CO-Sensor. Das Gerät ist Z-Wave-kompatibel und unterstützt die Smart Start-Funktion zur einfachen Einbindung in Ihr Smart-Home-System.
Produktbeschreibung
Das Gerät bietet 2-in-1-Schutz vor Feuer und Kohlenmonoxid. Es wird mit zwei AA-Batterien betrieben und verfügt über eine 85dB-Sirene. Ein integrierter Test/Stummschalt-Knopf ermöglicht eine einfache Bedienung. Das Gehäuse ist für die Wand- oder Deckenmontage ausgelegt und enthält manipulationssichere Verriegelungsstifte.
Installation
Die Installation muss den lokalen Bauvorschriften sowie NFPA 72 und NFPA 720 entsprechen. Das Gerät kann an der Wand oder an der Decke montiert werden. Verwenden Sie die mitgelieferten Dübel und Schrauben. Achten Sie darauf, die Sicherungsstifte für das Batteriefach und die Halterung korrekt einzusetzen, um ein unbefugtes Entfernen zu verhindern.
Bedienung und Funktionen
- Test/Stummschalten: Drücken Sie die Taste, um das Gerät zu testen oder Fehlalarme vorübergehend stummzuschalten.
- Z-Wave-Einbindung: Nutzen Sie den QR-Code auf dem Gerät für die Smart Start-Einbindung.
- LED-Anzeigen: Eine grüne LED signalisiert den Betriebszustand.
Wartung und Pflege
Das Gerät verfügt über eine "End of Life"-Signalisierung, die anzeigt, wann der Melder ausgetauscht werden muss. Das Batteriefach lässt sich durch Aufschieben auf der Unterseite öffnen. Reinigen Sie das Gerät regelmäßig, um das Eindringen von Insekten in die Rauchkammer zu verhindern.
Technische Daten
- Abmessungen: 12,7 cm Durchmesser x 5,1 cm Höhe
- Gewicht: ca. 238 g
- Stromversorgung: 3V (2x AA-Batterien)
- Betriebstemperatur: 4°C bis 38°C
- Funkstandard: Z-Wave 500 Serie
- Reichweite: ca. 40 Meter
Praktische Hilfe
Typische Probleme
Alarm ertönt ohne erkennbaren Grund
Drücken Sie die Test/Silence-Taste, um den Alarm vorübergehend stummzuschalten.
End of Life Signal
Das Gerät signalisiert das Ende der Lebensdauer. Das Signal kann für ca. 2 Tage stummgeschaltet werden, danach ist ein Austausch erforderlich.
Vor der Verwendung
- Batterien (2x AA) korrekt einlegen.
- Montageort gemäß NFPA 72/720 prüfen.
- Z-Wave-Hub für die Einbindung vorbereiten.

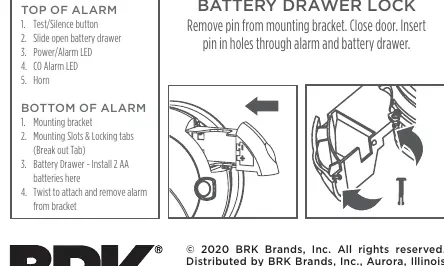

- Sicherungsstift für Batteriefach und Halterung bereithalten.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Betriebstemperatur
- 4°C bis 38°C (10% bis 95% Luftfeuchtigkeit)
- Funkstandard
- Z-Wave 500 Serie für Smart-Home-Integration
Abbildungen und Diagramme
- Die Zeichnungen zeigen die Montagehalterung, die Draufsicht mit Test-Taste und die Seitenansicht des Melders.

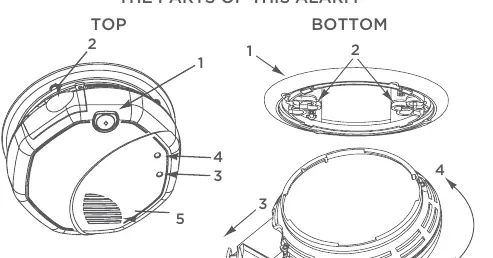

- Die Teileübersicht zeigt die Position der Test-Taste, des Batteriefachs und der LEDs.
Modellkompatibilität
- Kompatibel mit Z-Wave-zertifizierten Systemen, die das First Alert Protokoll unterstützen.
