Bedienungsanleitung für Fiilex 03282023A Quad Color Leuchte
Erfahren Sie, wie Sie die Fiilex Quad Color Leuchte bedienen, Modi einstellen, DMX/Ethernet-Verbindungen konfigurieren und die Lüfter- sowie Dimm-Optionen für professionelle Beleuchtung nutzen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Leitfaden für die professionelle Fiilex Quad Color Leuchte. Es deckt die grundlegende Bedienung, die Konfiguration der Betriebsmodi sowie wichtige Sicherheitshinweise ab. Die Leuchte ist ausschließlich für den professionellen Gebrauch bestimmt und entspricht der Risikogruppe 1 gemäß EN 62471.
Sicherheitshinweise
- Das Gerät darf nicht zerlegt werden, da dies zum Erlöschen der Garantie führt.
- Nicht in feuchten oder nassen Umgebungen installieren.
- Die Lüftungsschlitze dürfen nicht blockiert werden.
- Bei Überkopfmontage muss ein Sicherheitskabel (nicht im Lieferumfang enthalten) verwendet werden.
- Nur von Fiilex zugelassene Netzteile und Zubehörteile verwenden.
- Nicht direkt in die Lichtquelle blicken; bei längerer Betrachtung besteht Augenverletzungsgefahr.
Bedienung und Steuerung
Die Steuerung erfolgt über das Navigationspad, die Drehregler für Intensität, CCT/HUE und GN/SAT sowie das OLED-Display. Die Leuchte unterstützt manuelle lokale Steuerung sowie DMX-, RDM- und Ethernet-Protokolle (ArtNet/sACN).
Einstellungen
Über das Einstellungsmenü können verschiedene Parameter angepasst werden:
- Lüfteroptionen: Aus (begrenzte Betriebszeit), Variabel (abhängig von Lichtintensität), Leise (reduzierte Geschwindigkeit) oder Volle Geschwindigkeit.
- Dimmoptionen: Sharp (für Blitz- und Stroboskopeffekte) oder Smooth (für sanfte Übergänge).
- Ethernet: Konfiguration von ArtNet- und sACN-Einstellungen.
- Info: Anzeige der aktuellen Firmware-Versionen und der Gerätetemperatur.
Wartung und Kontakt
Firmware-Updates können über den USB-C-Anschluss durchgeführt werden. Für technischen Support oder bei Fragen wenden Sie sich bitte an Fiilex unter 1689 Regatta Blvd. Richmond, CA 94804, telefonisch unter (510) 620-5155 oder per E-Mail an [email protected].
Herstellerinformationen
Fiilex
Praktische Hilfe
Typische Probleme
Beachten Sie, dass die Betriebszeit bei ausgeschaltetem Lüfter begrenzt ist.
Prüfen Sie den Status auf dem Display; es sollte 'DMX OK' statt 'NO DMX' angezeigt werden.
Vor der Verwendung
- Sicherstellen, dass die Lüftungsschlitze frei sind.
- Bei Überkopfmontage Sicherheitskabel anbringen.
- Nur zugelassene Stromversorgung verwenden.
- Prüfen, ob die Umgebung trocken ist.
Technische Daten in der Praxis
- Risk Group 1
- Entspricht EN 62471/62778; photobiologische Risiken sind bei normalem Betrieb gering, dennoch nicht direkt in die Lichtquelle blicken.
Abbildungen und Diagramme

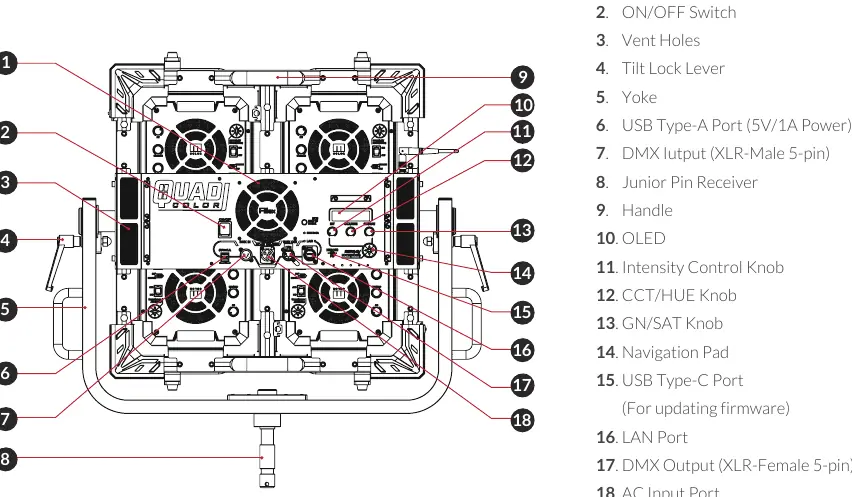

- Die Bedienelemente umfassen 18 Punkte, darunter den Neigungssperrhebel (4), das OLED-Display (10) und die verschiedenen Drehregler für Intensität (11), CCT/HUE (12) und GN/SAT (13).
- DMX-Anschlüsse sind als 5-Pin XLR (Eingang 7, Ausgang 17) ausgeführt.
Modellkompatibilität
- Unterstützt ArtNet und sACN Protokolle.
- Firmware-Updates erfordern den USB-C Anschluss.
