Bedienungsanleitung für Feelworld 1000NIT Broadcast-Monitor

Wichtige Informationen aus der Anleitung

Der Feelworld 1000NIT Broadcast-Monitor ist für den professionellen Einsatz konzipiert. Bitte beachten Sie folgende Sicherheitshinweise: Verwenden Sie nur das mitgelieferte Netzteil oder qualifizierte Batterien. Setzen Sie das Gerät nicht direktem Sonnenlicht, Hitze oder Feuchtigkeit aus. Reinigen Sie den Bildschirm nur mit einem weichen, trockenen Tuch und vermeiden Sie chemische Reinigungsmittel. Öffnen oder reparieren Sie das Gerät nicht selbst.

Produktbeschreibung

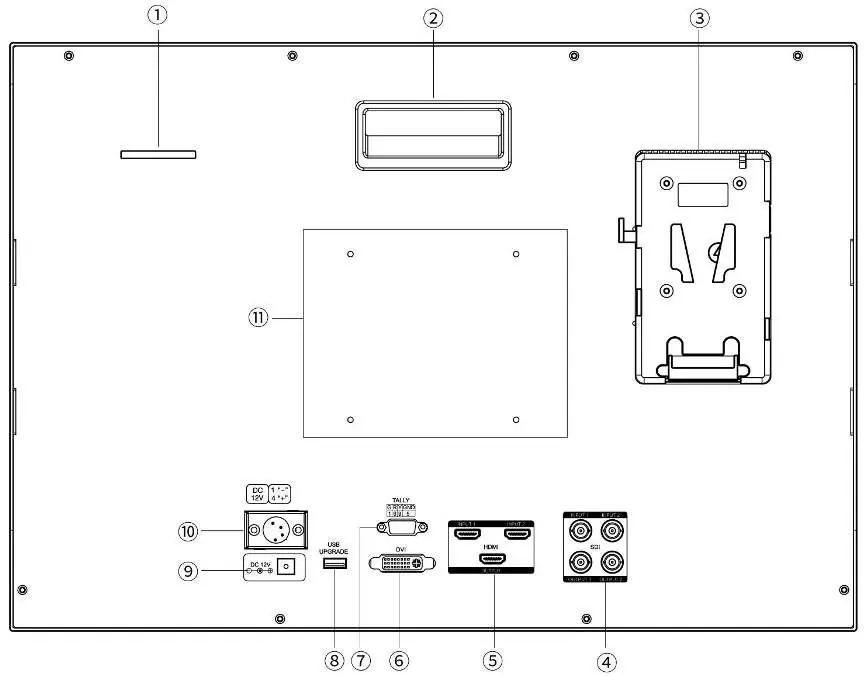

Der Monitor verfügt über ein 1000nit helles Panel, das auch bei Tageslicht gut ablesbar ist. Die Vorderseite bietet Tasten für die Signalwahl, Stummschaltung (Mute), vier anpassbare Funktionstasten (F1-F4) sowie einen Drehknopf für die Menünavigation. Die Rückseite beherbergt diverse Anschlüsse, darunter 3G-SDI, HDMI 2.0, DVI-I, Tally-Anschluss sowie Optionen für die Stromversorgung (DC, XLR, V-Mount Akkuplatte).

Stromversorgung

Es gibt drei Möglichkeiten, den Monitor mit Strom zu versorgen:

• Direkter DC-Anschluss: Über den DC-Eingang.
• 4-Pin XLR: Zur gemeinsamen Stromversorgung mit der Kamera oder über ein Netzteil. Achten Sie strikt auf die Polarität, um Schäden zu vermeiden.
• Akku: Über die rückseitige Akkuplatte (standardmäßig Sony V-Mount).

Menüführung

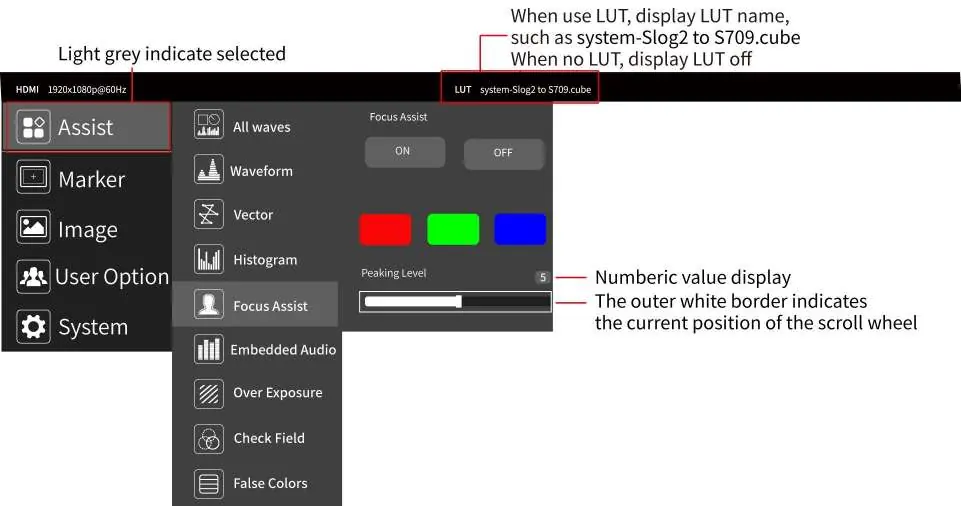

Drücken Sie den MENU-Drehknopf, um das OSD-Hauptmenü aufzurufen. Drehen Sie den Knopf zur Auswahl und drücken Sie ihn zur Bestätigung. Das Menü umfasst folgende Bereiche:

• Assist: Funktionen wie Waveform, Vektorskop, Histogramm, Fokus-Assistent, eingebettetes Audio, Over Exposure, Check Field, False Color und Time Code.
• Marker: Einstellungen für Gitter, sichere Rahmen (Safe Frames), Mittelmarkierung und Ratio-Marker.
• Image: Scan-Modus, Seitenverhältnis, Anamorph-Modus, Bildspiegelung, Zoom und Bild einfrieren.
• User Option: LUT-Import, HDR-Einstellungen, Display-Anpassungen (Helligkeit, Kontrast, Sättigung, Farbton), Farbtemperatur und Tastenbelegung (F1-F4).
• System: Sprache, OSD-Einstellungen, Lautstärke und Firmware-Update.

LUT-Import

Um eigene 3D-LUTs zu importieren, kopieren Sie die .cube-Dateien auf einen FAT32-formatierten USB-Stick. Gehen Sie im Menü zu User Option - LUT - Import. Es können maximal 32 LUT-Dateien gespeichert werden, wobei eine einzelne Datei nicht größer als 7,9 MB sein darf.

Fehlerbehebung

Bei Problemen prüfen Sie bitte folgende Punkte:

• Kein Bild: Prüfen Sie die Kabelqualität, den korrekten Eingang und ob die Signalquelle aktiv ist.
• Monitor startet nicht: Überprüfen Sie die Stromverbindung und ob der Schalter auf 'ON' steht.
• Kein Ton: Stellen Sie sicher, dass das Audiokabel korrekt angeschlossen ist und die Lautstärke im Menü nicht auf Null steht.
• Falsche Farben: Prüfen Sie die Einstellungen für 'Check Field' oder setzen Sie das Gerät auf Werkseinstellungen zurück.
