Installationsanleitung für Falcon Ridge Polaris 1000XP Ranger Full Size

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die Installation des Falcon Ridge Cab Enclosure für den Polaris 1000XP Ranger. Für eine optimale Haftung der Klettverschlüsse sollte die Installation bei einer Umgebungstemperatur von mindestens 21 Grad Celsius (70 Grad Fahrenheit) durchgeführt werden. Falls die Installation bei kälteren Temperaturen erfolgen muss, sollten die Klettstreifen vorab bei Raumtemperatur erwärmt werden.

Vorbereitung

Bevor Sie beginnen, stellen Sie sicher, dass der Überrollbügel und die Kunststoffteile um die Türen herum gründlich gereinigt sind. Die Verwendung von Reinigungsalkohol wird dringend empfohlen, um eine dauerhafte Haftung der Klettstreifen zu gewährleisten. Öffnen Sie den Karton und legen Sie das Cab Enclosure auf einer sauberen, flachen Oberfläche aus, um Kratzer an den Fenstern zu vermeiden.

Installation der Klettverschlüsse

Das System verwendet verschiedene Klettstreifen, die an den Rahmen geklebt werden müssen:

• Reinigen Sie den Überrollbügel gründlich mit Alkohol.

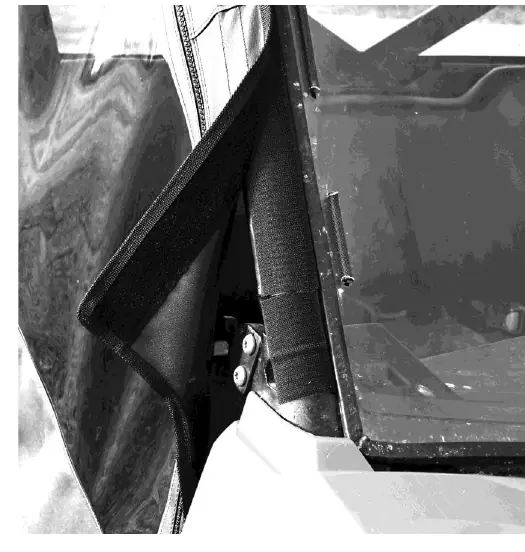

• Beginnen Sie mit den 2-Zoll-Klettstreifen an den Außenkanten des oberen Türrahmens.
• Platzieren Sie die 26-Zoll-Streifen an der Vorderseite des Rahmens.
• Bringen Sie die 4-Zoll-Streifen in den Ecken an, gefolgt von den 24-Zoll-Streifen.

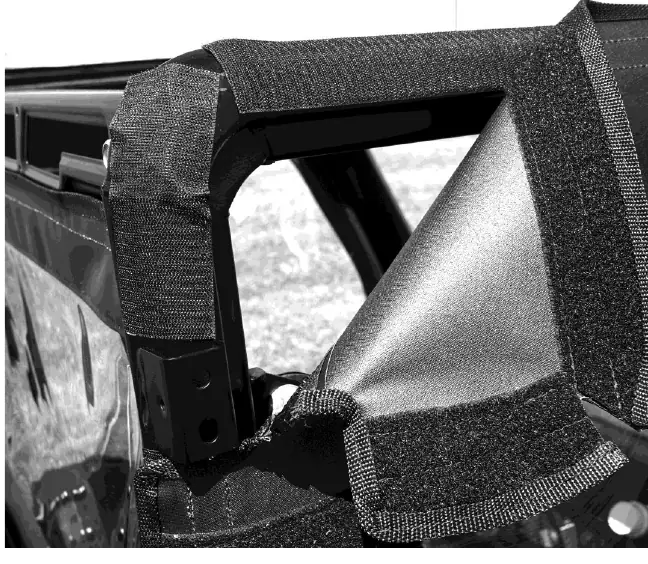

• Platzieren Sie weitere 4-Zoll-Streifen in den hinteren Ecken.

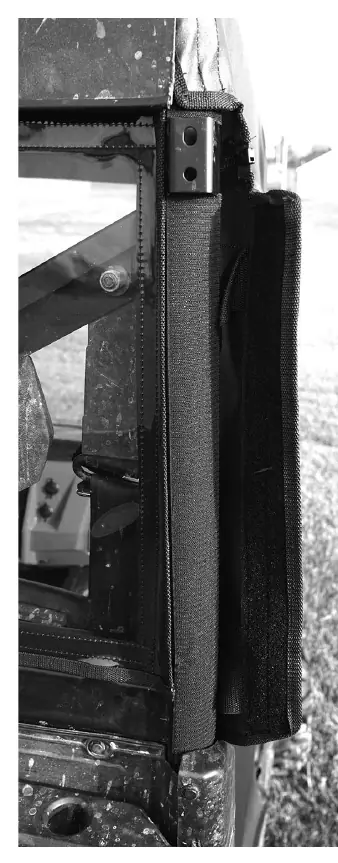

• Bringen Sie den 18-Zoll-Streifen entlang der Rückseite des Käfigs an.

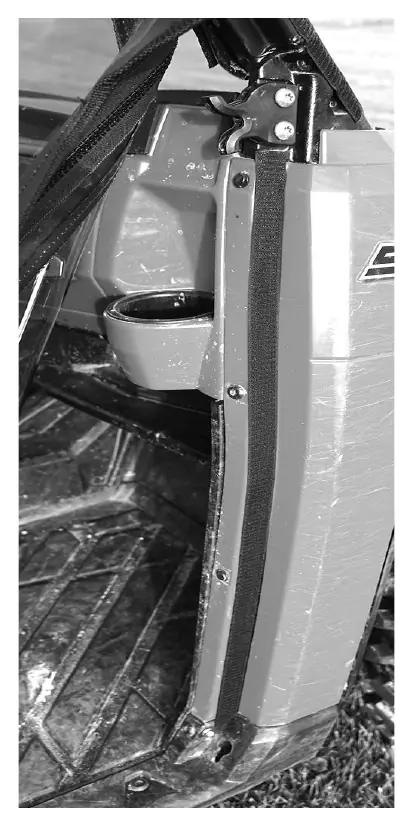

• Installieren Sie abschließend den 30-Zoll-Klettstreifen (1 Zoll breit) an der unteren Vorderkante des Türrahmens.

Montage der Türen

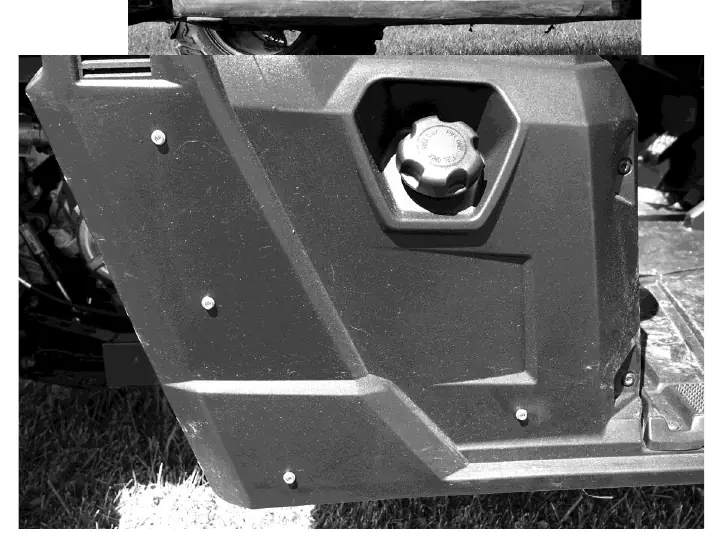

Nachdem alle Klettverschlüsse angebracht sind, können die Türen am Fahrzeug befestigt werden. Richten Sie die Türen an den Klettstreifen aus und drücken Sie sie fest an. Für den unteren hinteren Bereich der Tür müssen Druckknöpfe (Snap Studs) installiert werden:

1. Setzen Sie die Schraubknöpfe zuerst in die Druckknopf-Buchsen an der Tür ein.
2. Ziehen Sie die Tür in die richtige Position und drücken Sie den Schraubknopf fest gegen das Kunststoffteil, um eine Markierung zu hinterlassen.
3. Entfernen Sie den Schraubknopf von der Tür und schrauben Sie ihn an der markierten Stelle in das Kunststoffteil.

Reinigung und Lagerung

Um die Lebensdauer des Cab Enclosure zu maximieren, beachten Sie folgende Hinweise:

• Reinigung: Verwenden Sie ein weiches Tuch oder einen Schwamm mit einer milden Reinigungslösung aus warmem Wasser und Spülmittel. Reiben Sie die Fenster niemals mit einem trockenen Tuch ab, da dies zu Kratzern führen kann. Lassen Sie das Cab vollständig trocknen.
• Lagerung: Rollen Sie das Cab zur Lagerung immer auf, anstatt es zu falten. Falten kann die Fenster dauerhaft beschädigen. Rollen Sie es ähnlich wie bei der Werksverpackung auf einen Durchmesser von ca. 20 cm (8 Zoll) und lagern Sie es bei Raumtemperatur.
