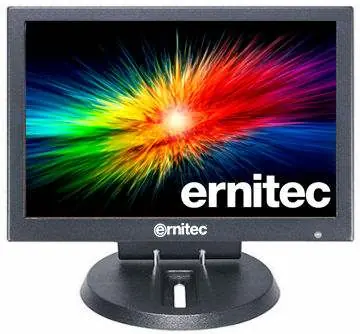

Bedienungsanleitung für den Ernitec 0070-24110-M 10" TVI Metal Frame Monitor
Schnellstartanleitung für den Ernitec 0070-24110-M Monitor. Erfahren Sie alles über Anschlüsse, OSD-Einstellungen, Bildanpassungen und Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Bedienungsanleitung für den 10" TVI Metal Frame Monitor (Modell 0070-24110-M). Es enthält Anweisungen zur sicheren Installation, zum Anschluss externer Geräte, zur Konfiguration über das OSD-Menü sowie zur Fehlerbehebung. Bitte bewahren Sie dieses Dokument für zukünftige Referenzzwecke auf.
Anschlüsse und Installation
Der Monitor verfügt über folgende Anschlussmöglichkeiten auf der Rückseite:
- BNC: TVI/CVI/AHD/CVBS Eingang/Ausgang
- HDMI: 2x HDMI Eingang
- VGA: VGA Eingang
- Power: 12V Eingang
Für den Anschluss an einen PC verbinden Sie das VGA-Kabel mit dem Monitor und dem PC. Der Monitor unterstützt Plug-and-Play via EDID/DDC-Protokoll.
Fernbedienung und OSD-Einstellungen
Die Fernbedienung ermöglicht die Steuerung der wichtigsten Funktionen:
- POWER: Ein-/Ausschalten
- MUTE: Stummschaltung
- MENU: Zugriff auf das Hauptmenü
- INPUT: Auswahl der Signalquelle (VGA, BNC, HDMI 1/2)
- PICTURE: Zyklische Auswahl der Bildmodi
Das OSD-Menü erlaubt Anpassungen von Bildparametern (Kontrast, Helligkeit, Farbe, Schärfe, Farbton), Farbtemperatur, Seitenverhältnis (4:3, 16:9) und Rauschunterdrückung.
Wartung und Sicherheit
Um die Lebensdauer des Monitors zu verlängern, schalten Sie das Gerät vor der Reinigung aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, trockenes und fusselfreies Tuch. Vermeiden Sie scheuernde Reinigungsmittel. Setzen Sie das Gerät keinen Flüssigkeiten oder extremer Feuchtigkeit aus.
Herstellerinformationen
Ernitec
Praktische Hilfe
Typische Probleme
Überprüfen Sie alle Kabelverbindungen und stellen Sie sicher, dass der Monitor eingeschaltet ist. Prüfen Sie Kontrast- und Helligkeitseinstellungen.
Prüfen Sie auf Hindernisse zwischen Fernbedienung und Sensor, stellen Sie sicher, dass die Batterien korrekt eingelegt sind und ersetzen Sie diese bei Bedarf.
Dies ist normal, da das Bild während des Startvorgangs stummgeschaltet sein kann. Warten Sie einige Minuten.
Passen Sie Auflösung, horizontale oder vertikale Frequenz an und prüfen Sie die Eingangsquelle.
Vor der Verwendung
- Lesen Sie die Sicherheitshinweise sorgfältig durch.
- Stellen Sie sicher, dass die Stromversorgung 12V beträgt.
- Prüfen Sie, ob alle Zubehörteile (Netzkabel, Netzteil, Fernbedienung) vorhanden sind.
- Legen Sie die CR2032 3V Batterie in die Fernbedienung ein.
- Stellen Sie sicher, dass der Monitor nicht in der Nähe von Wärmequellen steht.
