Bedienungsanleitung für Ernitec 0070-24122-POE HDMI/VGA/USB Monitor

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Ernitec 0070-24122-POE Monitor. Vor der Inbetriebnahme ist es wichtig, die Sicherheitsanweisungen zu lesen, insbesondere den Schutz vor Feuchtigkeit, Hitzequellen und die korrekte Handhabung des Netzkabels. Bei längerer Nichtbenutzung sollte das Gerät vom Stromnetz getrennt werden.

Einleitung und Zubehör

Der Monitor ist für den Einsatz als CCTV-Monitor konzipiert. Zum Lieferumfang gehören:

• Netzkabel
• Netzstecker
• Fernbedienung
• Bedienungsanleitung

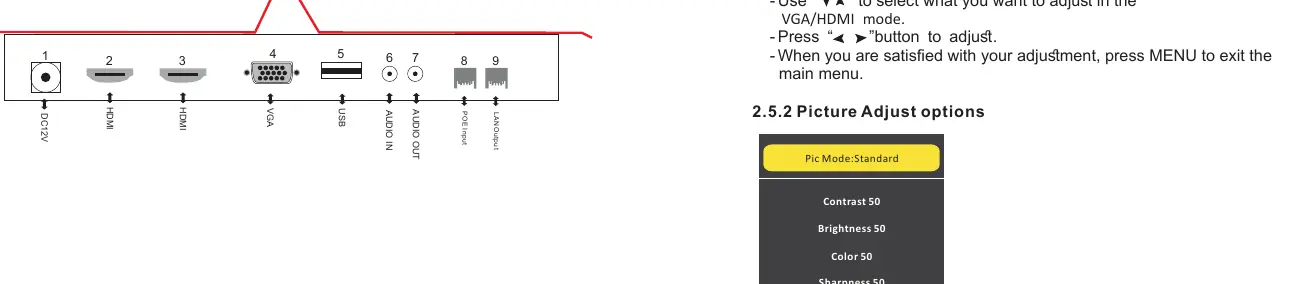

Anschlüsse

Das Gerät verfügt über eine Vielzahl von Anschlüssen auf der Rückseite:

• DC12V Stromanschluss
• HDMI-Eingänge
• VGA-Eingang
• USB-Anschluss
• Audio In/Out
• POE Input (Power over Ethernet)
• LAN Output

Installation

Batterien einlegen: Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung und legen Sie eine CR2032 3V Batterie unter Beachtung der Polarität ein.

Anschluss von Geräten:

• BNC-Verbindung: Verbinden Sie den BNC-Ausgang des Prozessors mit dem BNC-Eingang des Monitors.
• PC-Verbindung: Verbinden Sie den RGB-Ausgang des PCs mit dem VGA-Eingang des Monitors. Der Monitor unterstützt Plug-and-Play über das DDC-Protokoll.

Bedienung und OSD-Menü

Der Monitor wird über Tasten am Gerät oder die Fernbedienung gesteuert. Das OSD-Menü (On-Screen Display) ermöglicht folgende Einstellungen:

• Picture Adjust: Kontrast, Helligkeit, Farbe, Schärfe, Farbton.
• ColorTemp Adjust: Anpassung der Farbtemperatur (Red/Green/Blue Gain).
• Aspect Ratio: Umschalten zwischen 4:3 und 16:9.
• Noise Reduction: Rauschunterdrückung (Off, Low, Middle, High).
• Systemeinstellungen: OSD-Sprache, Benutzer-Reset, Wall ID.

Um das Menü zu bedienen, drücken Sie die MENU-Taste, navigieren Sie mit den Pfeiltasten und bestätigen Sie mit INPUT oder OK.

Fehlerbehebung

Bei Problemen prüfen Sie bitte folgende Punkte:

• Kein Bild: Prüfen Sie, ob das Netzkabel angeschlossen ist und der Monitor eingeschaltet wurde. Kontrollieren Sie die Eingangsquelle.
• Bild instabil oder falsche Farben: Überprüfen Sie das Signalkabel auf festen Sitz oder installieren Sie den Grafikkartentreiber neu.
• Fernbedienung reagiert nicht: Prüfen Sie die Batterien und ob sich Hindernisse zwischen Fernbedienung und Sensor befinden.

Wartung

Reinigen Sie den Bildschirm mit einem weichen Tuch, das mit einer Mischung aus lauwarmem Wasser und einem milden Textilweichspüler oder Geschirrspülmittel angefeuchtet wurde. Wringen Sie das Tuch gut aus, bis es fast trocken ist. Reinigen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine nassen Tücher für das Gehäuse.
