Installationsanleitung für Emtek STRETTO 1.5x5 Passage Türbeschlag
Erfahren Sie, wie Sie den Emtek STRETTO 1.5x5 Passage Türbeschlag korrekt installieren. Diese Anleitung enthält detaillierte Schritte zur Türvorbereitung, Montage der Falle, Schließplatte sowie der Innen- und Außengarnituren.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation des Emtek STRETTO 1.5x5 Passage Türbeschlags. Beachten Sie, dass die tatsächlichen Maße je nach Türbeschaffenheit variieren können. Verwenden Sie die mitgelieferte Schablone für die Türvorbereitung und nutzen Sie die Schließplatte als Referenz für die Positionierung der Schraublöcher am Türrahmen.

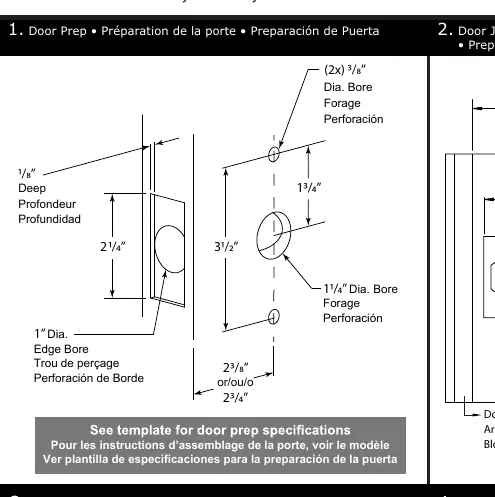

Türvorbereitung
Für die Installation sind präzise Bohrungen erforderlich:
- Hauptbohrung: 2-1/4 Zoll Durchmesser.
- Kantenbohrung: 1 Zoll Durchmesser.
- Zusätzliche Bohrungen: Zwei 3/8 Zoll Löcher gemäß Schablone.
- Tiefe der Kantenbohrung: 1/8 Zoll.
Vorbereitung des Türrahmens
Die Maße für die Schließplatte (B und C) dienen nur als Referenz. Aufgrund von Toleranzen sollten Sie die Schließplatte direkt am Rahmen anlegen, die Umrisse markieren und die Schraublöcher entlang der Mittellinie des Rahmens ausrichten.
Montage des Türbeschlags
- Falle installieren: Setzen Sie die Falle in die dafür vorgesehene Kantenbohrung ein und befestigen Sie diese.
- Schließplatte anbringen: Befestigen Sie die Schließplatte am Türrahmen mit den mitgelieferten #8 Holzschrauben.
- Garnituren montieren: Setzen Sie die äußere und innere Garnitur zusammen. Beachten Sie, dass das Aussehen der Hebel je nach gewähltem Stil variieren kann. Verbinden Sie die Teile durch die Tür hindurch und verschrauben Sie diese fest.
Herstellerinformationen
Emtek
Praktische Hilfe
Typische Probleme
Verwenden Sie die Schließplatte als direkte Schablone für die Markierung der Schraublöcher, anstatt sich ausschließlich auf die Referenzmaße B und C zu verlassen.
Vor der Verwendung
- Prüfen Sie, ob alle benötigten Bohrungen (2-1/4 Zoll Hauptbohrung, 1 Zoll Kantenbohrung) vorhanden sind.
- Stellen Sie sicher, dass die Schließplatte korrekt an der Mittellinie des Türrahmens ausgerichtet ist.
- Verwenden Sie ausschließlich die mitgelieferten #8 Holzschrauben für die Schließplatte.
