Dieses Dokument enthält wichtige Anweisungen für die Einrichtung und Wartung der Elo 04L Touch-Monitor-Serie (1004L, 1304L, 1504L). Vor der Inbetriebnahme sollten die Abschnitte zur Montage, Hardware-Installation und Bedienung gelesen werden. Der Monitor ist für den Einsatz in Umgebungen mit hohem Verkehrsaufkommen konzipiert und bietet verschiedene Anschlussmöglichkeiten sowie eine OSD-Steuerung direkt über den Touchscreen.
Produktbeschreibung
Die 04L-Serie umfasst drei Größen: 10,1 Zoll (1004L), 13,3 Zoll (1304L) und 15,6 Zoll (1504L). Die Modelle 1304L und 1504L unterstützen eine Auflösung von 1920 x 1080, während der 1004L 1280 x 800 unterstützt. Die Monitore verfügen über eine LED-Hintergrundbeleuchtung, PCAP-Touch-Technologie und sind nach IP54/IK08 (IK07 für 1004L) zertifiziert.
Installation

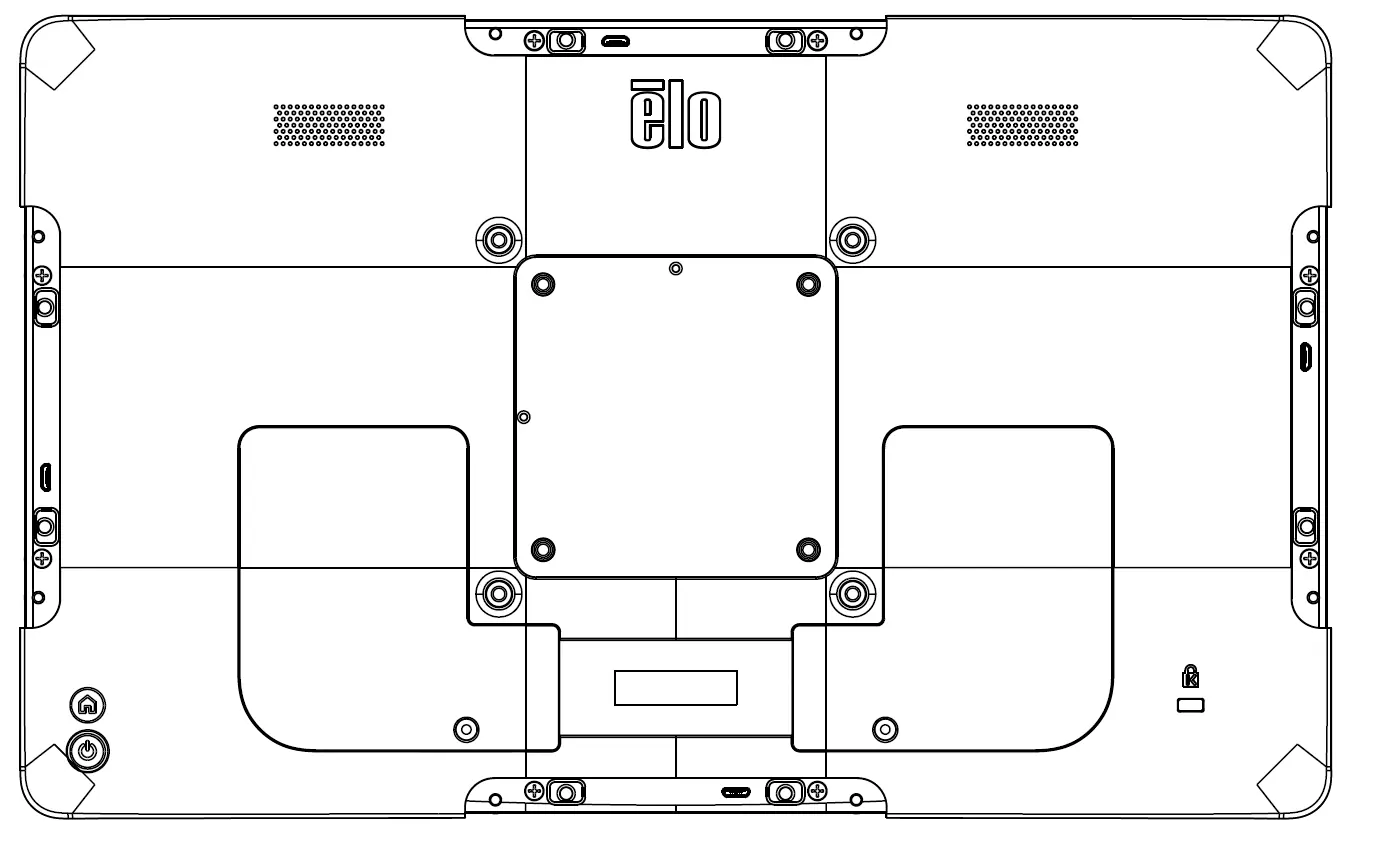

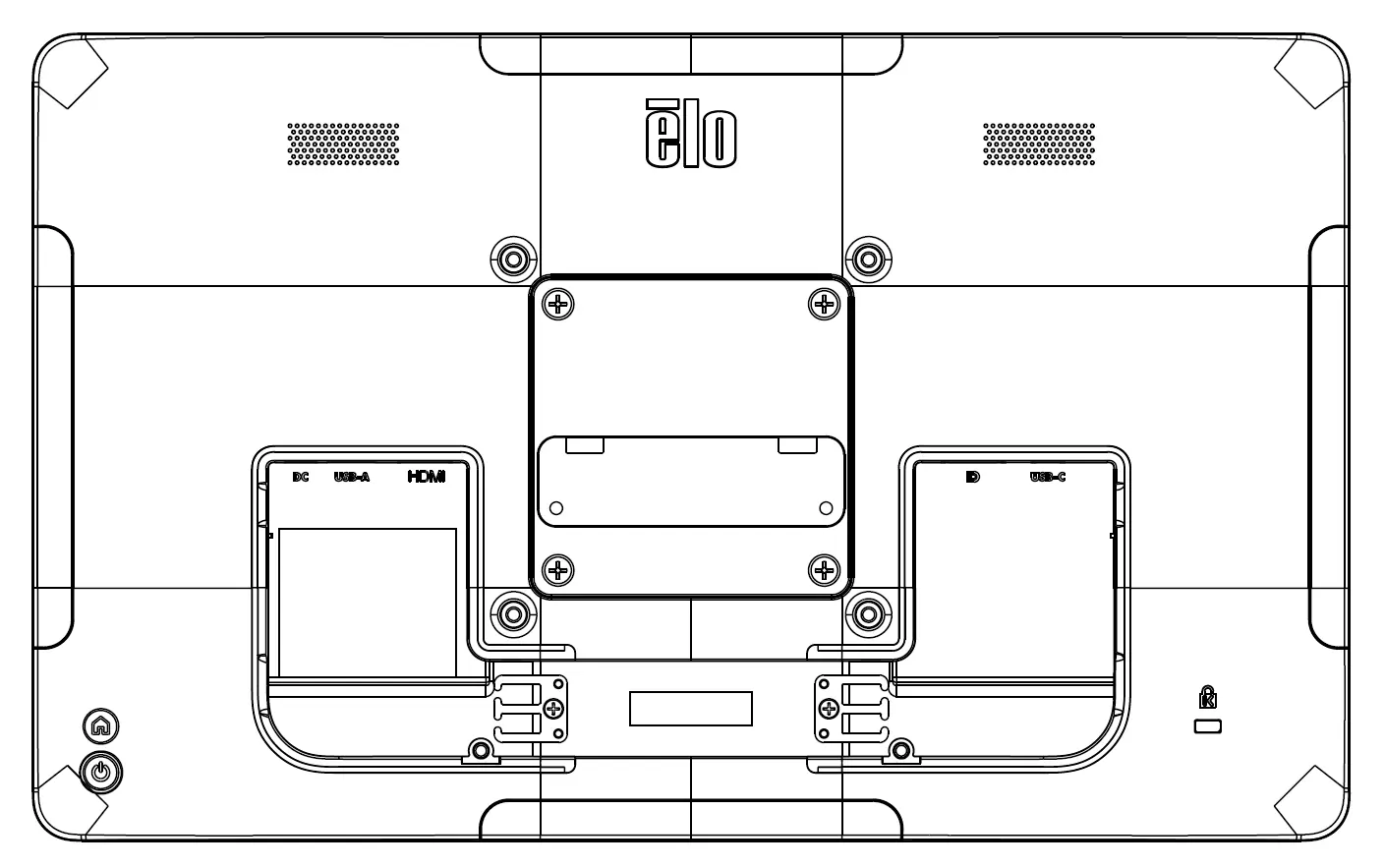

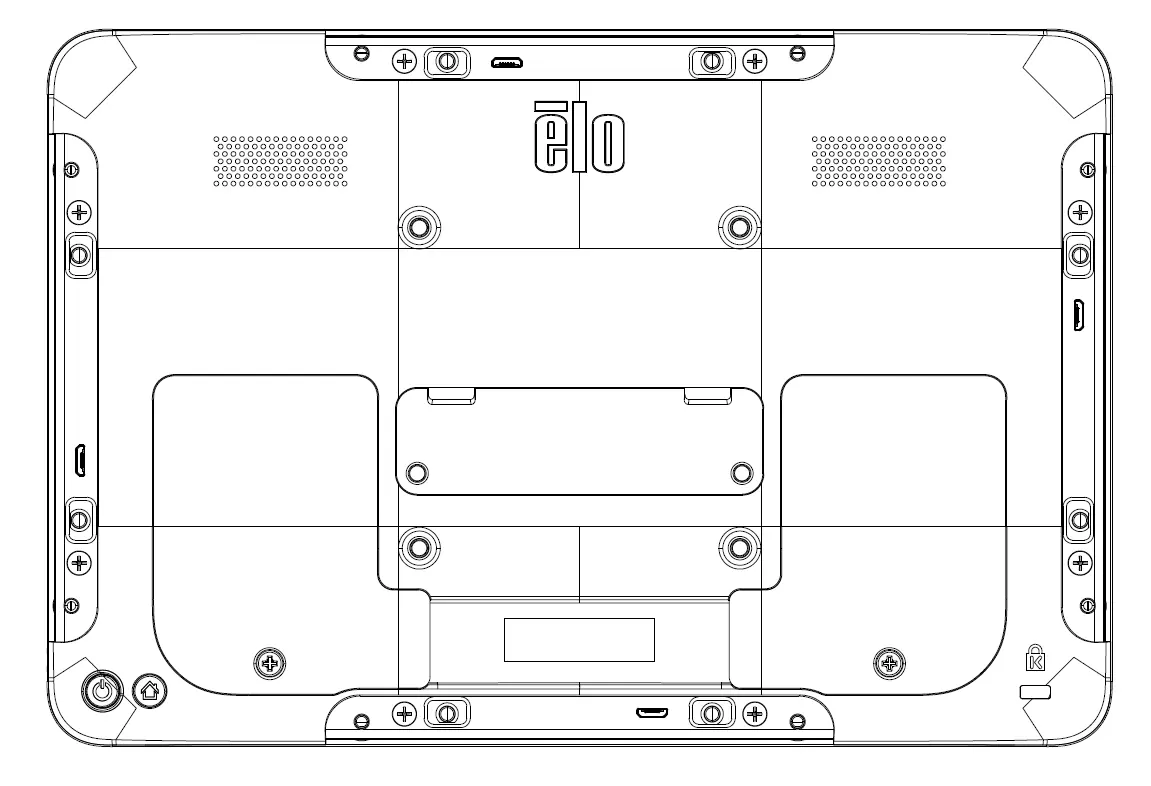

Beim Auspacken sollten Monitor, Schnellinstallationsanleitung, USB-A-auf-C-Kabel, HDMI-Kabel, 12V/5A-Netzteil, Stromkabel (NA/EU) und VESA-Montagematerial vorhanden sein. Die Monitore verfügen über eine 75 x 75 mm VESA-Schnittstelle für M4-Schrauben.
Anschlüsse

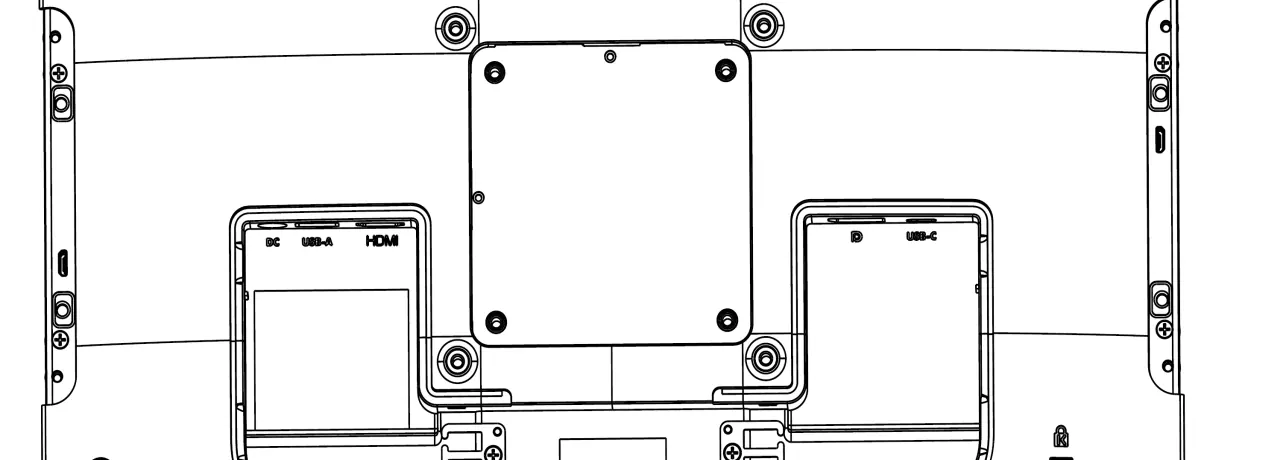

Die Anschlüsse befinden sich auf der Rückseite und sind durch Kabelabdeckungen geschützt. Zu den Anschlüssen gehören DC IN, HDMI, DisplayPort (DP) und USB-C. Der USB-C-Anschluss unterstützt Touch-Funktionalität, Video und Stromversorgung. Zusätzlich sind Edge-Connect-Micro-USB-Anschlüsse für Peripheriegeräte vorhanden.
Bedienung
Der Monitor wird über die Power-Taste ein- oder ausgeschaltet. Das OSD-Menü wird über die Menü-Taste auf der Rückseite aufgerufen und ermöglicht die Anpassung von Helligkeit, Kontrast, Bildformat, Farbe und Sound. Für Windows 7 und 10 sind keine zusätzlichen Treiber erforderlich (HID-Treiber). Für Windows XP müssen Treiber von der Elo-Website heruntergeladen werden.
Fehlerbehebung
Bei Problemen mit der Stromversorgung prüfen Sie die Kabelverbindungen. Wenn das Display dunkel ist, passen Sie Helligkeit oder Kontrast im OSD an. Bei Touch-Problemen stellen Sie sicher, dass die neuesten Treiber installiert sind und keine anderen Objekte den Bildschirm berühren. OSD- oder Power-Sperren können durch langes Drücken der entsprechenden Tasten aktiviert oder deaktiviert werden.
Wartung und Sicherheit
Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein sauberes, leicht mit mildem Reinigungsmittel angefeuchtetes Tuch für das Gehäuse. Verwenden Sie für den Touchscreen ein Glasreinigungsmittel auf einem Tuch, niemals direkt auf dem Bildschirm. Vermeiden Sie Alkohol, Verdünner oder abrasive Reiniger. Das Gerät ist nicht für den Außenbereich konzipiert.
Herstellerinformationen
Elo Touch Solutions
Praktische Hilfe
Typische Probleme
Prüfen Sie, ob das Netzteil oder das USB-C-Kabel korrekt angeschlossen ist.
Verwenden Sie das OSD-Menü, um Helligkeit oder Kontrast zu erhöhen.
Bei Stromversorgung nur über USB-C reicht die Leistung möglicherweise nicht aus. Verwenden Sie das mitgelieferte Netzteil.
Stellen Sie sicher, dass die neuesten Elo-Treiber installiert sind und starten Sie den Monitor neu.
Prüfen Sie, ob die OSD-Sperre oder Power-Sperre aktiviert ist.
Vor der Verwendung
- Lieferumfang auf Vollständigkeit prüfen (Monitor, Kabel, Netzteil).
- Kabelabdeckungen entfernen, um Zugang zu den Anschlüssen zu erhalten.
- VESA-Halterung mit M4-Schrauben (max. 8mm Länge) vorbereiten.
- Bei Windows XP: Treiber von der Elo-Website herunterladen.
- Umgebungstemperatur und Luftfeuchtigkeit gemäß Spezifikationen sicherstellen.
Abbildungen und Diagramme
- Anschlussfeld: Zeigt die Positionen von DC IN, HDMI, DP und USB-C Anschlüssen.

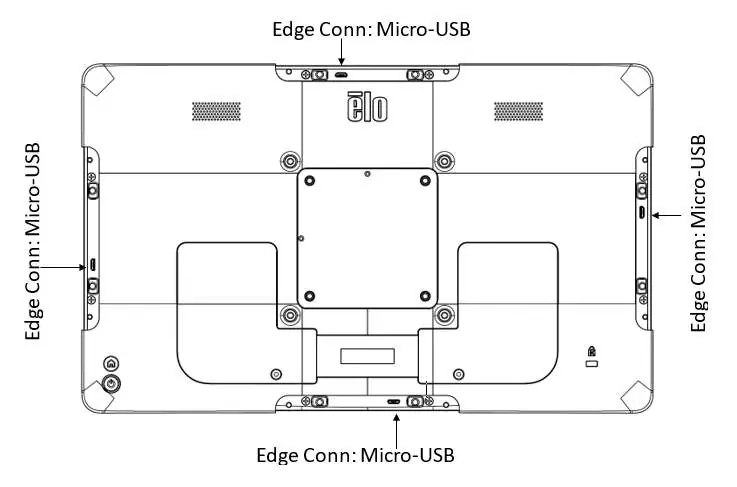

- Edge Connect: Zeigt die Micro-USB-Anschlüsse an den Rändern für Zubehör.
Modellkompatibilität
- Windows 7/10: Plug-and-Play (HID-Treiber).
- Windows XP: Erfordert manuelle Treiberinstallation.
- Energy Star 8.0: Nur für 1304L und 1504L Modelle.
