Bedienungsanleitung für Elite Screens Yard Master Electric Tension Serie...
Schnellstartanleitung für die Elite Screens Yard Master Electric Tension Serie. Erfahren Sie alles über die Wand- und Deckenmontage, die Einrichtung der RF-Fernbedienung, die Synchronisation des 12V-Triggers sowie wichtige Pflegehinweise...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Die Yard Master Electric Tension Serie ist eine motorisierte Projektionsleinwand für den Außenbereich. Aufgrund der IP33-Zertifizierung ist sie gegen feste Objekte über 2,5 mm und Sprühwasser in einem Winkel von 60 Grad geschützt. Wichtig: Lassen Sie die Leinwand niemals dauerhaft direkter Sonneneinstrahlung ausgesetzt, da UV-Strahlung das Material zersetzt. Nutzen Sie das einziehbare Design, um die Leinwand bei Nichtgebrauch im Gehäuse zu schützen.
Pflege und Verwendung
- Berühren Sie die Projektionsfläche nicht mit den Händen.
- Schreiben oder zeichnen Sie nicht auf die Fläche.
- Verwenden Sie keine spitzen Gegenstände oder Finger zum Zeigen auf die Leinwand.
- Reinigen Sie die Fläche nur mit einem weichen, feuchten Tuch und klarem Wasser. Verwenden Sie keine chemischen Reinigungsmittel oder Alkohol.
- Die Bedienung sollte nur durch Erwachsene erfolgen.
Installation

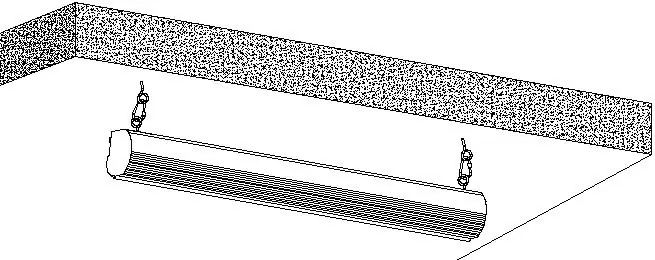

Für die Montage sind mindestens zwei Personen erforderlich. Die Leinwand kann an der Wand oder Decke montiert werden.
Wand- und Deckenmontage
- Markieren Sie die Abstände der Montagelöcher der Halterungen (A).
- Bohren Sie Löcher und befestigen Sie die Halterungen mit den mitgelieferten Dübeln und Schrauben (B). Achten Sie auf eine exakte Ausrichtung.
- Hängen Sie die Leinwand ein, indem Sie die untere Halterung am Gehäuse in die obere Halterung an der Wand/Decke einrasten lassen.
- Zentrieren Sie die Leinwand durch seitliches Verschieben.
- Sichern Sie die Position mit der M5x25mm Schraube (H) im oberen Loch der Halterung.
Magnetische Bodenhalterung

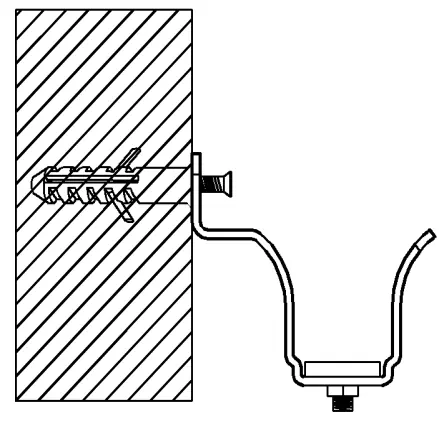

Um die Leinwand bei Wind zu stabilisieren, kann die magnetische Bodenhalterung (G) installiert werden. Richten Sie die Halterung so aus, dass die Gewichtsstange der Leinwand beim Ausfahren direkt in die Halterung gleitet.
Steuerung und Betrieb
Die Leinwand kann über eine RF-Fernbedienung oder einen drahtlosen 12V-Projektortrigger gesteuert werden.
RF-Fernbedienung synchronisieren
- Trennen Sie die Stromversorgung.
- Halten Sie die STOP-Taste auf der Fernbedienung gedrückt.
- Verbinden Sie das Gerät wieder mit dem Stromnetz, während Sie die Taste gedrückt halten.
- Lassen Sie die Taste los, sobald Sie mehrere Pieptöne hören.
Drahtloser 12V-Trigger
Der ZOMS-TR12V synchronisiert die Leinwand mit dem Ein-/Ausschaltvorgang des Projektors. Halten Sie die kleine Taste am Trigger gedrückt, während Sie das Gerät mit Strom versorgen, bis vier Pieptöne ertönen, um die Kopplung abzuschließen.
Sicherheitshinweise
- Trennen Sie das Gerät bei schwerem Regen, Gewitter oder längerer Nichtbenutzung vom Stromnetz.
- Installieren Sie das Gerät nicht auf unebenen oder geneigten Flächen.
- Keine eigenmächtigen Reparaturen oder Modifikationen vornehmen; dies führt zum Garantieverlust.
- Verwenden Sie nur zugelassenes Zubehör.
Herstellerinformationen
Elite Screens
Praktische Hilfe
Typische Probleme
Führen Sie den Synchronisationsvorgang erneut durch (Strom trennen, STOP-Taste halten, Strom verbinden).
Überprüfen Sie die Synchronisation des 12V-Triggers und stellen Sie sicher, dass der Projektor vollständig ausgeschaltet ist (Lüfter aus).
Stellen Sie sicher, dass die M5x25mm Sicherungsschraube (H) fest in der Halterung sitzt.
Vor der Verwendung
- Prüfen Sie, ob die Netzspannung (100V, 110V oder 220V) mit dem Gerät kompatibel ist.
- Stellen Sie sicher, dass die Montagefläche eben ist.
- Vergewissern Sie sich, dass die Leinwand bei Nichtgebrauch eingefahren ist, um UV-Schäden zu vermeiden.
- Prüfen Sie, ob die magnetische Bodenhalterung korrekt ausgerichtet ist, falls verwendet.
- Stellen Sie sicher, dass keine Hindernisse den Ausfahrweg blockieren.
Technische Daten in der Praxis
- RF-Reichweite
- Die Funkfernbedienung benötigt keine direkte Sichtverbindung und hat eine Reichweite von ca. 30 Metern (100 Fuß).
Abbildungen und Diagramme

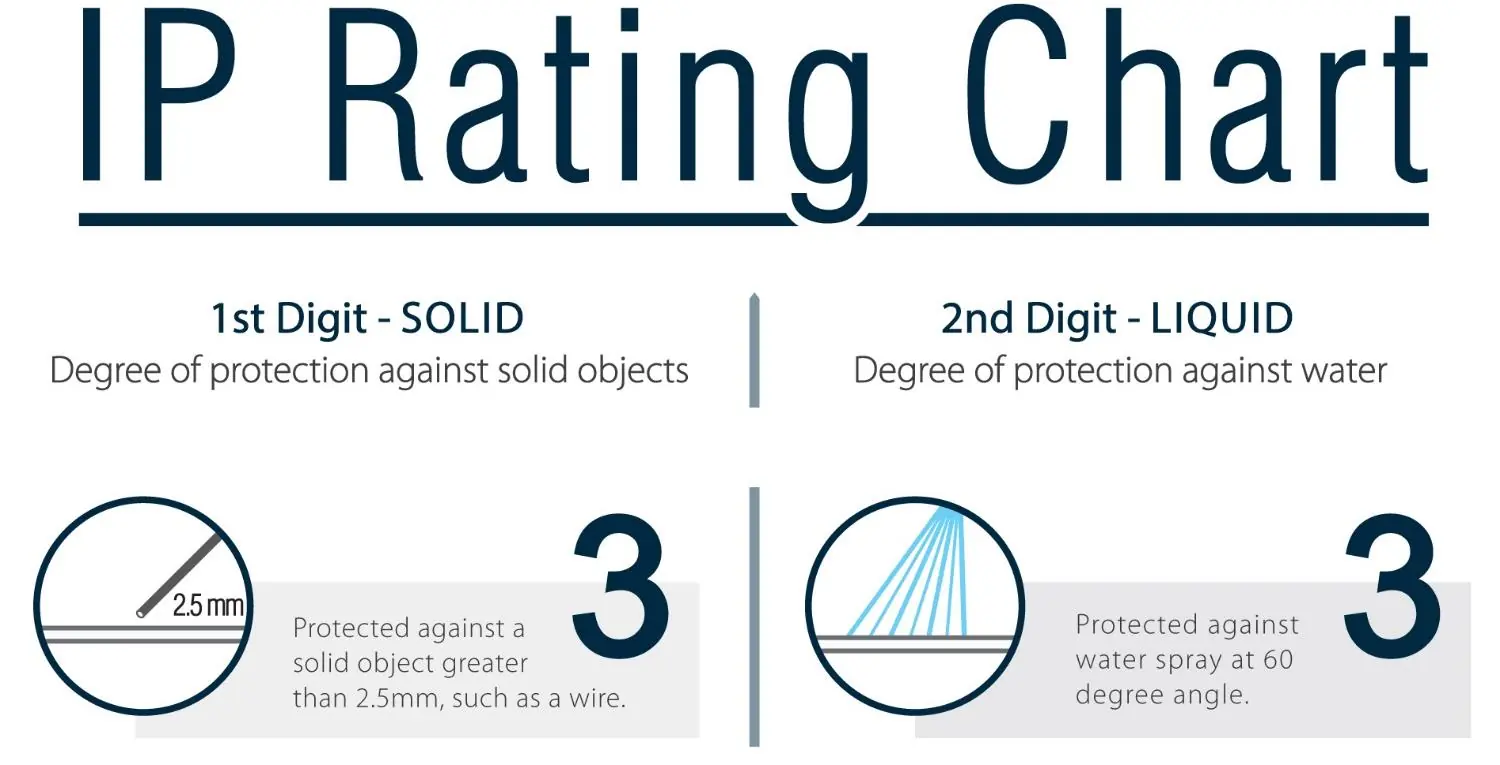

- Die IP-Rating-Grafik zeigt die Schutzklasse gegen feste Objekte und Wasser.
- Die Montagezeichnungen verdeutlichen das Einrasten des Gehäuses in die Wand-/Deckenhalterungen.

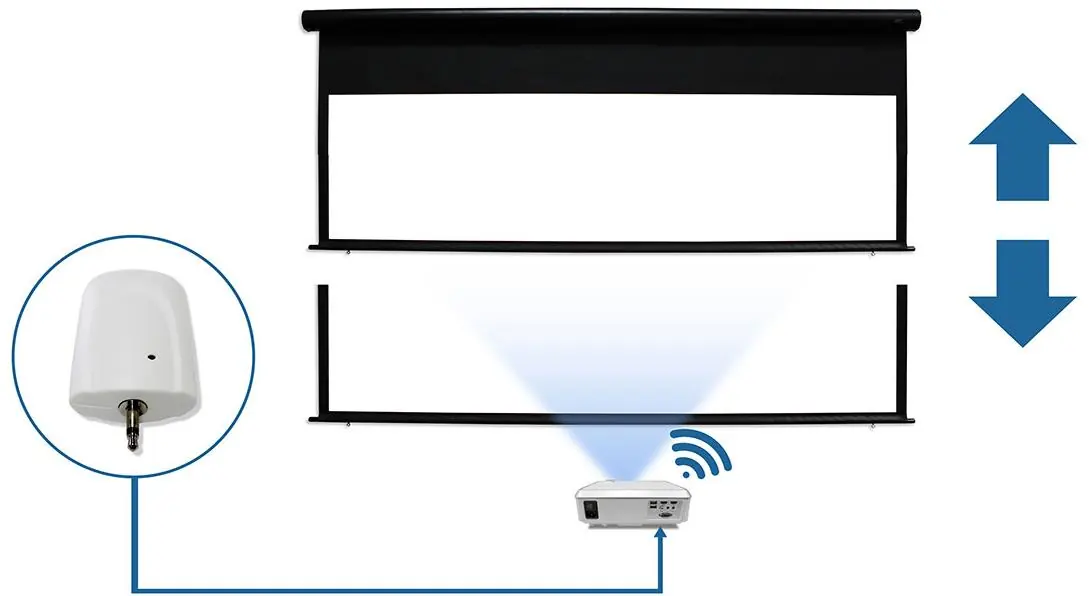

- Die Trigger-Grafik zeigt die Verbindung zwischen Projektor-Ausgang und dem ZOMS-TR12V-Empfänger.
Modellkompatibilität
- Die mitgelieferten Wandschrauben sind möglicherweise nicht für alle Untergründe geeignet; konsultieren Sie ggf. einen Fachmann.
- Verwenden Sie nur vom Hersteller empfohlene Zubehörteile.
