Bedienungsanleitung für Element 27" 1080P Frameless PC Monitor EM2FPAB27B

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Hinweise zur sicheren Installation und Bedienung des Element 27" 1080P Frameless PC Monitors. Aufgrund des Gewichts und der Zerbrechlichkeit des Displays wird empfohlen, das Gerät mit mindestens zwei Personen zu handhaben. Stellen Sie sicher, dass das Gerät auf einer stabilen, flachen Oberfläche installiert wird, um ein Umkippen zu vermeiden. Achten Sie auf eine ausreichende Belüftung und installieren Sie den Monitor nicht in Umgebungen mit hoher Feuchtigkeit, Staub oder Rauch.

Montage des Standfußes

Legen Sie den Monitor mit der Bildschirmseite nach unten auf eine weiche, geschützte Oberfläche. Befestigen Sie den Monitorhals am Standfuß und sichern Sie ihn mit der mitgelieferten Schraube. Setzen Sie anschließend die Gummiauflage an die Unterseite des Standfußes. Montieren Sie den zusammengebauten Standfuß an der Rückseite des Monitors und sichern Sie ihn mit den vier M4*4.5 Schrauben. Bringen Sie abschließend die Scharnierabdeckung an.

Wandmontage

Um den Monitor an einer Wand zu montieren, entfernen Sie zunächst die Scharnierabdeckung und lösen Sie die vier Schrauben, um den Standfuß zu demontieren. Das Gerät unterstützt ein VESA-Montagemuster von 100mm x 100mm. Verwenden Sie für die Wandmontage M4 x 10mm Schrauben.

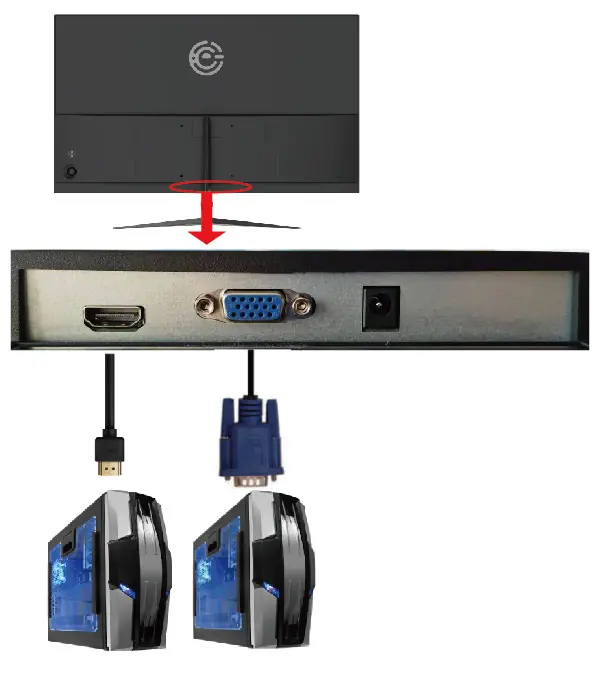

Anschlüsse

Der Monitor verfügt über folgende Anschlüsse an der Rückseite:

• HDMI: Für Computer mit HDMI-Videoausgang.
• VGA: Für die analoge Signalübertragung.
• DC IN: Stromanschluss für das mitgelieferte Netzteil.

Schließen Sie die Signalkabel an, bevor Sie den Monitor einschalten.

Bedienung und OSD-Menü

Die Steuerung erfolgt über Tasten an der Rückseite des Monitors:

• M: Aktiviert das OSD-Menü und dient als Auswahlbestätigung.
• Pfeiltasten (Oben/Unten): Dienen zur Navigation im Menü und zur Lautstärkeregelung der Lautsprecher (sofern vorhanden).
• E: Dient als Beenden-Taste (Exit) und zum Umschalten der Eingangsquellen.
• Power-Taste: Schaltet den Monitor ein oder aus.

Über das OSD-Menü können Sie Einstellungen wie Helligkeit, Kontrast, ECO-Modus, Farbtemperatur, Bildposition und OSD-Transparenz anpassen.

Fehlerbehebung

Bei Problemen wie "Kein Signal" oder "Signal außerhalb des Bereichs" überprüfen Sie bitte die Kabelverbindungen und stellen Sie sicher, dass die Auflösung Ihres Computers auf 1920x1080 bei 60Hz oder 75Hz eingestellt ist. Wenn das Bild unscharf ist, stellen Sie sicher, dass die native Auflösung verwendet wird und prüfen Sie die ClearType-Einstellungen in Windows.

Technische Daten

Der Monitor bietet eine Bildschirmdiagonale von 27 Zoll mit einer nativen Auflösung von 1920x1080. Die maximale Bildwiederholfrequenz beträgt 75Hz. Die Reaktionszeit liegt bei 14ms (mit Overdrive). Der Monitor unterstützt HDMI- und VGA-Eingänge.
