Ersatzteilzeichnung für Einhell TP-JS 18135-LI-BL-SOLO Akku-Stichsäge
Detaillierte Explosionszeichnung und Ersatzteilübersicht für die Akku-Stichsäge Einhell TP-JS 18135-LI-BL-SOLO. Identifizieren Sie Bauteile für Reparaturen und Wartung anhand der offiziellen Zeichnung.
Wichtige Informationen zur Ersatzteilzeichnung

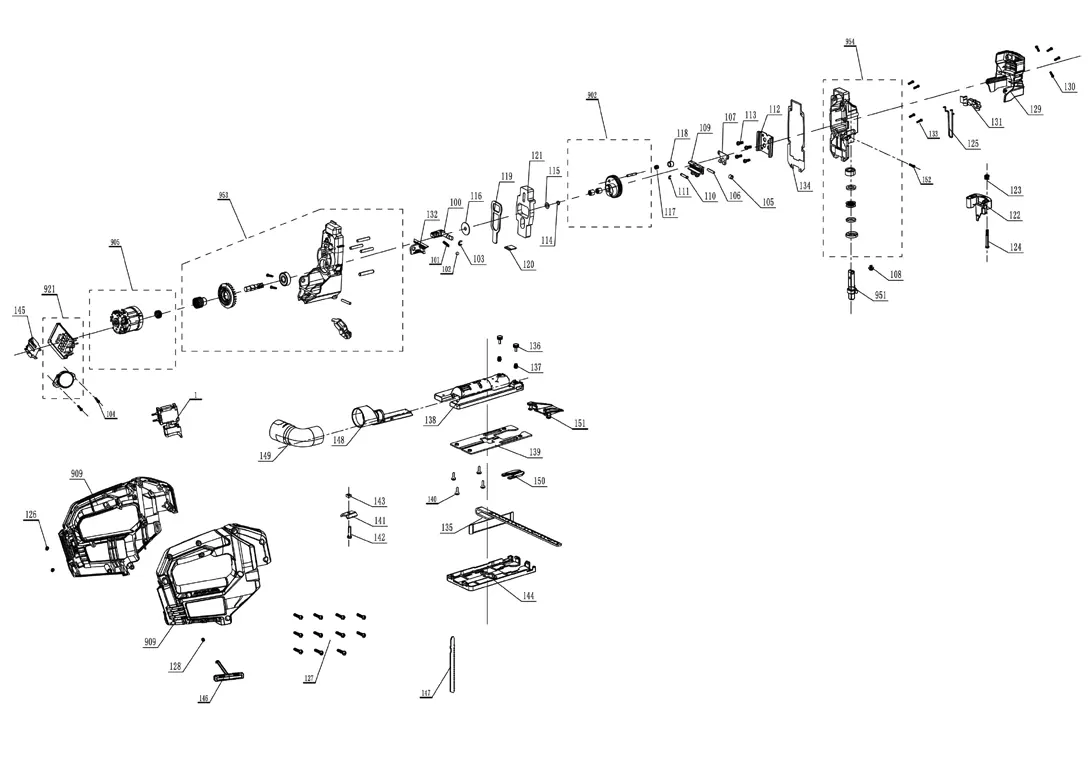

Dieses Dokument enthält die offizielle Explosionszeichnung der Akku-Stichsäge Einhell TP-JS 18135-LI-BL-SOLO. Es dient ausschließlich der Identifikation von Bauteilen und Komponenten für Wartungs- oder Reparaturzwecke. Das Dokument enthält keine Bedienungsanleitung, Sicherheitshinweise oder technische Spezifikationen.
Verwendung der Explosionszeichnung
- Identifikation: Jedes Bauteil in der Zeichnung ist mit einer spezifischen Nummer versehen.
- Ersatzteilbestellung: Nutzen Sie diese Nummern, um die korrekten Ersatzteile bei Ihrem Händler oder dem Einhell-Kundendienst zu identifizieren.
- Montagehilfe: Die Zeichnung verdeutlicht die Anordnung der Komponenten und hilft beim korrekten Zusammenbau nach einer Demontage.
- Baugruppen: Die gestrichelten Linien in der Zeichnung gruppieren zusammengehörige Baugruppen, was die Zuordnung von Kleinteilen wie Schrauben und Federn erleichtert.
Praktische Hilfe
Typische Probleme
Suchen Sie das Bauteil auf der Explosionszeichnung und notieren Sie die zugehörige Positionsnummer, um das Ersatzteil korrekt zu bestellen.
Verwenden Sie die Explosionszeichnung als Referenz, um die korrekte Reihenfolge und Position der internen Komponenten, wie Getriebeteile und Federn, sicherzustellen.
Vor der Verwendung
- Stellen Sie sicher, dass Sie das korrekte Modell TP-JS 18135-LI-BL-SOLO vorliegen haben.
- Verwenden Sie die Zeichnung nur zur Identifikation von Teilen, nicht als Anleitung für den Betrieb.
