Bedienungsanleitung für EDEN Premium 2-Way Oscillating Lawn Sprinkler 94106EDAMZ
Erfahren Sie, wie Sie den EDEN Premium 2-Way Oscillating Lawn Sprinkler (94106EDAMZ) korrekt anschließen, einstellen und warten. Diese Anleitung enthält Tipps zur Bewässerung, Reinigung der Düsen und Nutzung des Schnellanschlusssystems.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der EDEN 94106EDAMZ ist ein oszillierender Rasensprenger mit 18 Düsen, einstellbarer Reichweite und Durchflussregelung. Er wird mit einem Schnellanschlusssystem geliefert. S. 1, 2
Wichtigste Schritte
- Reinigung der Düsen S. 1
- Einstellung der Bewässerungsfläche S. 1
Erste Inbetriebnahme
- Schließen Sie den Schlauch an, stellen Sie die Reichweite mit den Schiebereglern ein und regulieren Sie den Wasserdruck am Drehknopf. S. 1
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Verstopfte Düsen oder unregelmäßiger Druck
Reinigen Sie den Einlassfilter und nutzen Sie den Reinigungsstift für die Düsen.
S. 1Wartung und Reset
- Regelmäßige Reinigung des Einlassfilters und der Düsen mit dem mitgelieferten Stift. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Abdeckung | 371 m² | Maximale Bewässerungsfläche bei 2,76 Bar | S. 1 |
Wo es im PDF steht
- Produktübersicht und Wartung S. 1
- Sicherheit und Schnellanschluss S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieser Rasensprenger ist ausschließlich für den Außenbereich und die Verwendung mit kaltem Wasser vorgesehen. Sprühen Sie nicht in der Nähe von elektrischen Anschlüssen. Um die Lebensdauer des Geräts zu verlängern, spülen Sie es nach Gebrauch mit Wasser ab, trocknen Sie es und lagern Sie es an einem trockenen, warmen Ort. Lassen Sie das Wasser im Winter ab, um Frostschäden zu vermeiden.

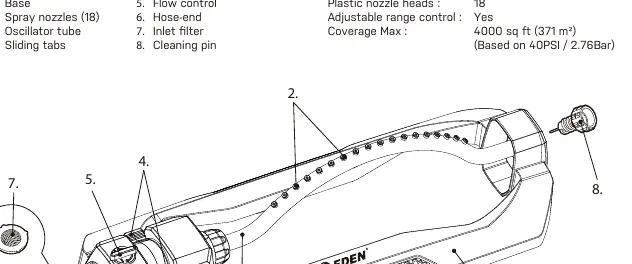

Produktübersicht
Der EDEN Premium 2-Way Oscillating Lawn Sprinkler besteht aus folgenden Komponenten:
- Basis
- 18 Sprühdüsen
- Oszillationsrohr
- Schieberegler zur Reichweiteneinstellung
- Durchflussregler
- Schlauchanschluss
- Einlassfilter
- Reinigungsstift
Inbetriebnahme und Nutzung
- Schließen Sie Ihren Gartenschlauch an den Sprenger an.
- Verwenden Sie die Schieberegler, um die gewünschte rechteckige Bewässerungsdistanz einzustellen (siehe Fig 1).
- Drehen Sie den Wasserdurchflussregler, um den Wasserdruck zu regulieren (siehe Fig 2).
- Drehen Sie den Wasserhahn auf und prüfen Sie den Betrieb. Nehmen Sie bei Bedarf Anpassungen vor.
Wartung und Pflege
Wenn der Wasserdruck unregelmäßig ist oder Düsen verstopft sind, führen Sie folgende Schritte aus:
- Einlassfilter reinigen: Entfernen Sie den Schlauch, entnehmen Sie den kleinen Einlassfilter am Schlauchanschluss des Oszillators und spülen Sie ihn unter fließendem Wasser ab (Fig 3).
- Düsen reinigen: Schließen Sie den Sprenger an einen Wasserhahn an. Während das Wasser läuft, bewegen Sie das Rohr vorsichtig hin und her (Fig 4). Entfernen Sie den Reinigungsstift vom Ende des Oszillators (Fig 5) und nutzen Sie ihn, um Verstopfungen aus den Sprühdüsen zu entfernen, während das Wasser läuft (Fig 6).
Quick-Connect-System
Das mitgelieferte Schnellanschlusssystem (Quick Connect Adapter und Schlauchanschluss mit Wasserstopp) ermöglicht ein einfaches Wechseln der Bewässerungswerkzeuge, ohne den Wasserhahn zudrehen zu müssen. Der Adapter verhindert das Abknicken des Schlauchs durch eine 360-Grad-Drehfunktion.
Praktische Hilfe
Typische Probleme
Unregelmäßiger Wasserdruck
Reinigen Sie den Einlassfilter am Schlauchanschluss.
Verstopfte Düsen
Verwenden Sie den mitgelieferten Reinigungsstift, während das Wasser läuft, um Ablagerungen zu entfernen.
Vor der Verwendung
- Schlauch fest am Sprenger anschließen
- Bewässerungsbereich mit den Schiebereglern festlegen
- Wasserdruck am Regler anpassen
- Sicherstellen, dass keine elektrischen Verbindungen in der Nähe sind
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Maximale Abdeckung
- Bis zu 371 m² (bei 2,76 Bar / 40 PSI)
Abbildungen und Diagramme

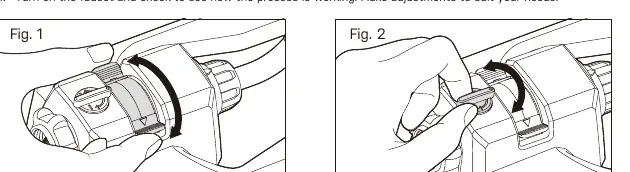

- Fig 1: Einstellung der Bewässerungsdistanz mittels Schieberegler
- Fig 2: Regulierung des Wasserdrucks am Drehknopf

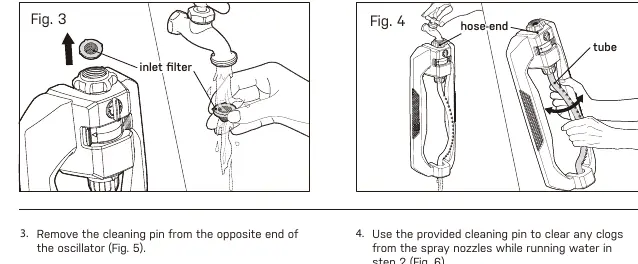

- Fig 3: Entnahme und Reinigung des Einlassfilters

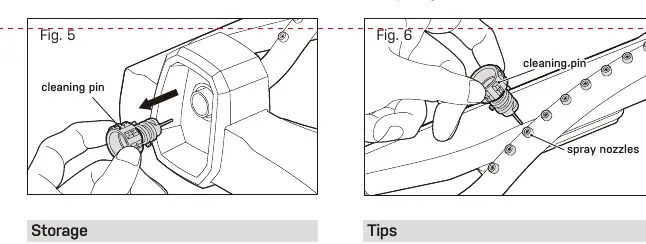

- Fig 5 & 6: Verwendung des Reinigungsstifts für die Düsen
Modellkompatibilität
- Geeignet für 1/2-Zoll und 5/8-Zoll Gartenschläuche
- Nur für Kaltwasseranwendungen im Freien
