Installationsanleitung für Ebern Designs 1-LIGHT Pendelleuchte

Erfahren Sie, wie Sie die Ebern Designs 1-LIGHT Pendelleuchte sicher installieren. Diese Anleitung enthält Schritte zur Montage der Rohre, zum Anschluss an das Stromnetz und zum Einsetzen des Leuchtmittels.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die fachgerechte Installation der Ebern Designs 1-LIGHT Pendelleuchte. Bitte beachten Sie zwingend, dass die Stromzufuhr vor Beginn der Arbeiten unterbrochen werden muss. Aufgrund der elektrischen Arbeiten wird dringend empfohlen, die Installation durch einen qualifizierten Elektriker durchführen zu lassen.

Montage und Installation

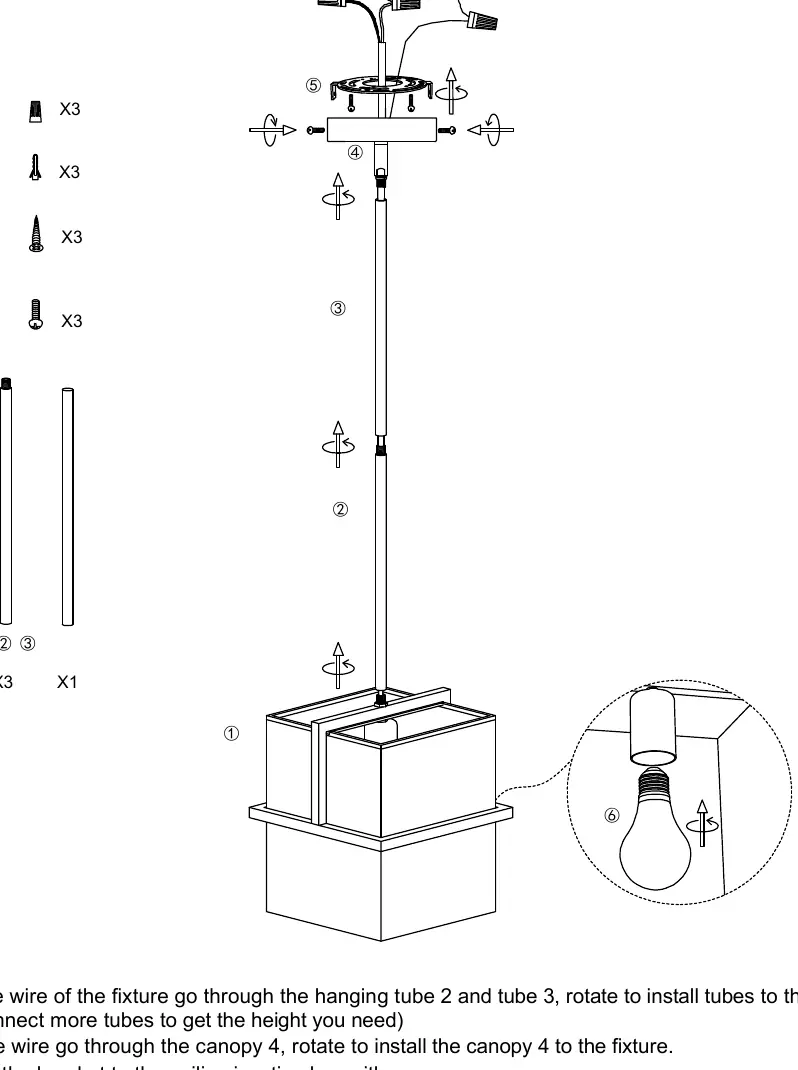

Explosionszeichnung der Pendelleuchte mit Montageabfolge der Rohre, des Baldachins und der Deckenhalterung.

Führen Sie das Kabel der Leuchte durch die Hängerohre (2 und 3) und verschrauben Sie diese fest mit der Leuchte. Sie können mehrere Rohre kombinieren, um die gewünschte Gesamthöhe zu erreichen.
Führen Sie das Kabel anschließend durch den Baldachin (4) und schrauben Sie diesen an der Leuchte fest.
Befestigen Sie die Montagehalterung mit den mitgelieferten Schrauben an der Deckenanschlussdose.
Verbinden Sie die Kabel der Leuchte mit den Leitungen des Hausstromnetzes unter Verwendung der mitgelieferten Kabelverbinder (Cap Connectors).
Befestigen Sie die Leuchte an der bereits montierten Deckenhalterung mittels der seitlichen Schrauben.
Setzen Sie ein geeignetes Leuchtmittel in die Fassung ein. Bitte beachten Sie, dass kein Leuchtmittel im Lieferumfang enthalten ist.

Sicherheitshinweise

Stellen Sie sicher, dass der Stromkreis während der gesamten Montage spannungsfrei geschaltet ist.
Die Installation darf nur von Fachpersonal durchgeführt werden.
Verwenden Sie nur die im Lieferumfang enthaltenen Befestigungselemente.

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht an der Decke befestigen

Stellen Sie sicher, dass die Montagehalterung korrekt an der Deckenanschlussdose verschraubt ist, bevor Sie die Leuchte an der Halterung fixieren.

Kabel passt nicht durch die Rohre

Achten Sie darauf, das Kabel gerade und ohne Knicke durch die Hängerohre zu führen, bevor Sie die Rohre miteinander verschrauben.

Vor der Verwendung

Stromzufuhr am Sicherungskasten ausschalten
Prüfen, ob alle benötigten Teile (Rohre, Baldachin, Halterung, Schrauben) vorhanden sind
Geeignetes Leuchtmittel bereitlegen (nicht enthalten)
Sicherstellen, dass eine geeignete Deckenanschlussdose vorhanden ist

Technische Daten in der Praxis

Hängerohre (2 & 3): Dienen zur Höhenverstellung der Pendelleuchte; können je nach Bedarf kombiniert werden.

Abbildungen und Diagramme

Die Abbildung zeigt die Reihenfolge der Montage von der Leuchte (1) über die Rohre (2, 3) bis hin zum Baldachin (4) und der Deckenhalterung (5).
Der Kreis rechts unten verdeutlicht das Einsetzen des Leuchtmittels in die Fassung (6).

Modellkompatibilität

Leuchtmittel ist nicht im Lieferumfang enthalten.
Die Installation erfordert eine vorhandene Deckenanschlussdose.
