Die Eachine NOVICE-II 1-2S Brushless Micro Drone wird bereits gebunden und vorkonfiguriert geliefert. Vor dem ersten Flug müssen Sie lediglich die Fernsteuerung und die Videobrille einschalten, den Akku anschließen und die Drohne auf einer stabilen Oberfläche kalibrieren lassen. Beachten Sie, dass die Drohne nicht auf XT30-Stecker umgerüstet werden darf, da dies den Flugcontroller beschädigen kann.
Erster Flug und Vorbereitung

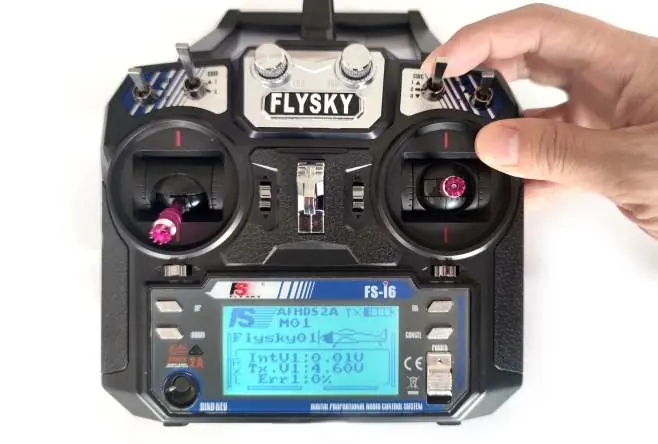

Stellen Sie sicher, dass die Fernsteuerung mit 4x AA 1,5V Batterien bestückt ist. Schalten Sie die Fernsteuerung und die VR009-Brille ein. Schließen Sie den Akku an die Drohne an und warten Sie kurz auf die Kalibrierung. Nutzen Sie den Schalter SWA (AUX1) zum Scharfschalten (Arming) und SWC (AUX2) zur Auswahl des Flugmodus (empfohlen: Stable Mode für Anfänger).
Laden der Akkus
Das mitgelieferte 6-in-1-Ladegerät unterstützt LIPO/LIHV-Akkus. Schließen Sie die Stromversorgung (DC 12V) an und wählen Sie die entsprechende Ladespannung (4,2V/4,35V). Schließen Sie niemals mehr als einen Akku an denselben Port an.
Binding-Verfahren
Falls die Verbindung verloren geht: Verbinden Sie die Drohne per USB mit dem PC und geben Sie in der Betaflight-CLI den Befehl bind_rx_spi ein. Versetzen Sie die Fernsteuerung in den Bind-Modus (beim Einschalten Bind-Taste gedrückt halten). Die LED am Flugcontroller zeigt den Status an: schnelles Blinken (Bind-Modus), langsames Blinken (Bindung erfolgreich/kein Signal), Dauerleuchten (Verbindung hergestellt).
VTX-Konfiguration
Die Standard-VTX-Leistung beträgt 200mW, wird jedoch im disarmed-Zustand als 25mW angezeigt. Kanäle können über den Taster an der Drohne, per Betaflight-CLI-Befehlen oder über das OSD-Menü (Stick-Kombination: THR MID + YAW LEFT + PITCH UP) geändert werden.
ESC- und Firmware-Wartung
Für ESC-Einstellungen nutzen Sie die BLHeliSuite. Stellen Sie sicher, dass der COM-Port-Seriennummer unter 255 liegt. Für Firmware-Updates des Flugcontrollers ist der STM32 Virtual COM Port Driver erforderlich. Nutzen Sie den Betaflight Configurator und versetzen Sie den Controller bei Bedarf über den Boot-Button in den DFU-Modus.
Herstellerinformationen
Eachine
Praktische Hilfe
Typische Probleme
Der Gashebel (Throttle Stick) befindet sich nicht in der untersten Position.
Stellen Sie sicher, dass die COM-Port-Seriennummer im Geräte-Manager unter 255 liegt.
Dies ist normal, wenn die Drohne disarmed ist (set vtx_low_power_disarm=on).
Vor der Verwendung
- 4x AA 1,5V Batterien in die Fernsteuerung einlegen
- VR009-Brille einschalten und Videokanal prüfen
- Akku in die Halterung schieben und anschließen
- Drohne auf stabiler Oberfläche für Kalibrierung platzieren
- SWA (AUX1) zum Scharfschalten (Arming) nutzen
Technische Daten in der Praxis
- VTX-Leistung
- Umschaltbar zwischen 25mW und 200mW.
- Kompatibilität
- Unterstützt sowohl 1S als auch 2S Lipo/LIHV Akkus.
Abbildungen und Diagramme

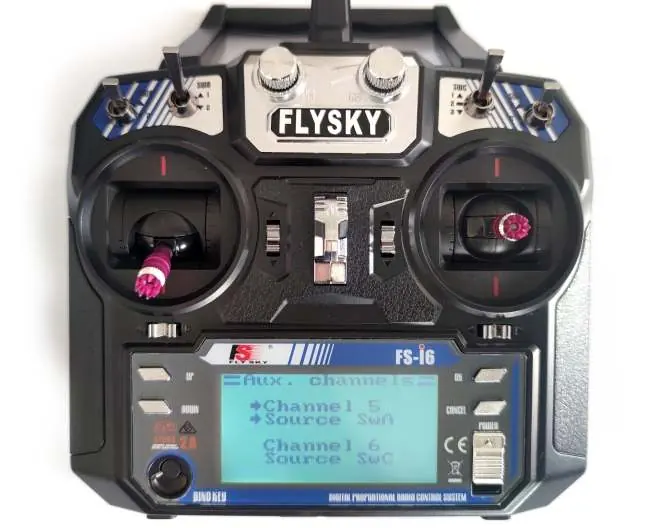

- Die Fernsteuerung nutzt SWA für Arm/Disarm und SWC für die Flugmodi (Acro, Stable, Air).
- Die Propeller müssen gemäß 'Props IN' Konfiguration montiert werden (CW auf M1/M4, CCW na M2/M3).
Modellkompatibilität
- Nicht auf XT30-Stecker umrüsten, da dies den Flugcontroller zerstören kann.
- Empfänger-Modus in Betaflight muss auf SPI RX eingestellt sein (A7105_Flysky_2A).
