Bedienungsanleitung für den Kühlschrank Drija 20CFAH
Vollständige Bedienungsanleitung für den Drija 20CFAH Kühlschrank. Erfahren Sie alles über die Installation, Temperatureinstellungen, den Wasseranschluss, die Nutzung des Eisspenders sowie Wartung und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Drija 20CFAH ist ein freistehender Kühlschrank mit automatischem Eis- und Wasserspender. Er erfordert einen professionellen Wasseranschluss (1,4-6,9 bar) und sollte nach dem Aufstellen 4-6 Stunden ruhen, bevor er in Betrieb genommen wird. S. 12, 14
Wichtigste Schritte
- Einstellen der Temperatur S. 15
- Aktivieren der Tastensperre S. 15
Erste Inbetriebnahme
- Vorbereitung S. 14
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Keine Anzeige auf dem Display
Prüfen Sie, ob der Stecker richtig sitzt und die Sicherung eingeschaltet ist.
S. 27Wartung und Reset
- Filterwechsel-Anzeige zurücksetzen S. 20
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 115V/60Hz | Erforderliche Stromversorgung | S. 7 |
| Wasserdruck | 1.4bar - 6.9bar | Erforderlicher Wasserdruck für den Spender | S. 6, 14 |
Wo es im PDF steht
- Sicherheitshinweise S. 3, 4, 5, 6
- Installation S. 11, 12, 13
- Bedienung S. 14, 15, 16, 17

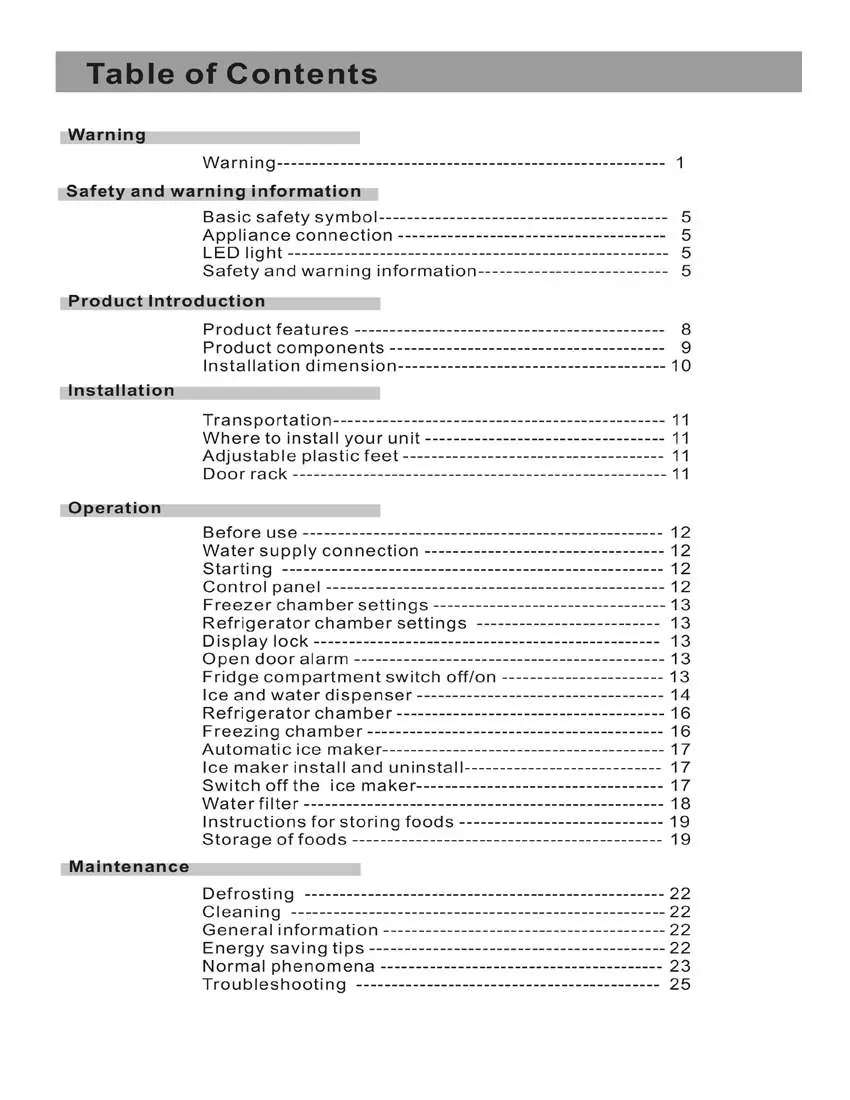

Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Handbuch enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung Ihres Drija 20CFAH Kühlschranks. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, insbesondere den Umgang mit dem brennbaren Kältemittel R600a.
Sicherheitshinweise
- Kältemittel: Das Gerät enthält das brennbare Kältemittel R600a. Beschädigen Sie nicht den Kältekreislauf.
- Installation: Stellen Sie sicher, dass das Gerät in einem gut belüfteten Raum steht und die Belüftungsöffnungen frei sind.
- Elektrische Sicherheit: Das Gerät muss an eine geerdete Steckdose angeschlossen werden. Verwenden Sie keine Mehrfachsteckdosen.
- Kinder: Kinder zwischen 3 und 8 Jahren dürfen Lebensmittel ein- und ausladen, aber nicht mit dem Gerät spielen.

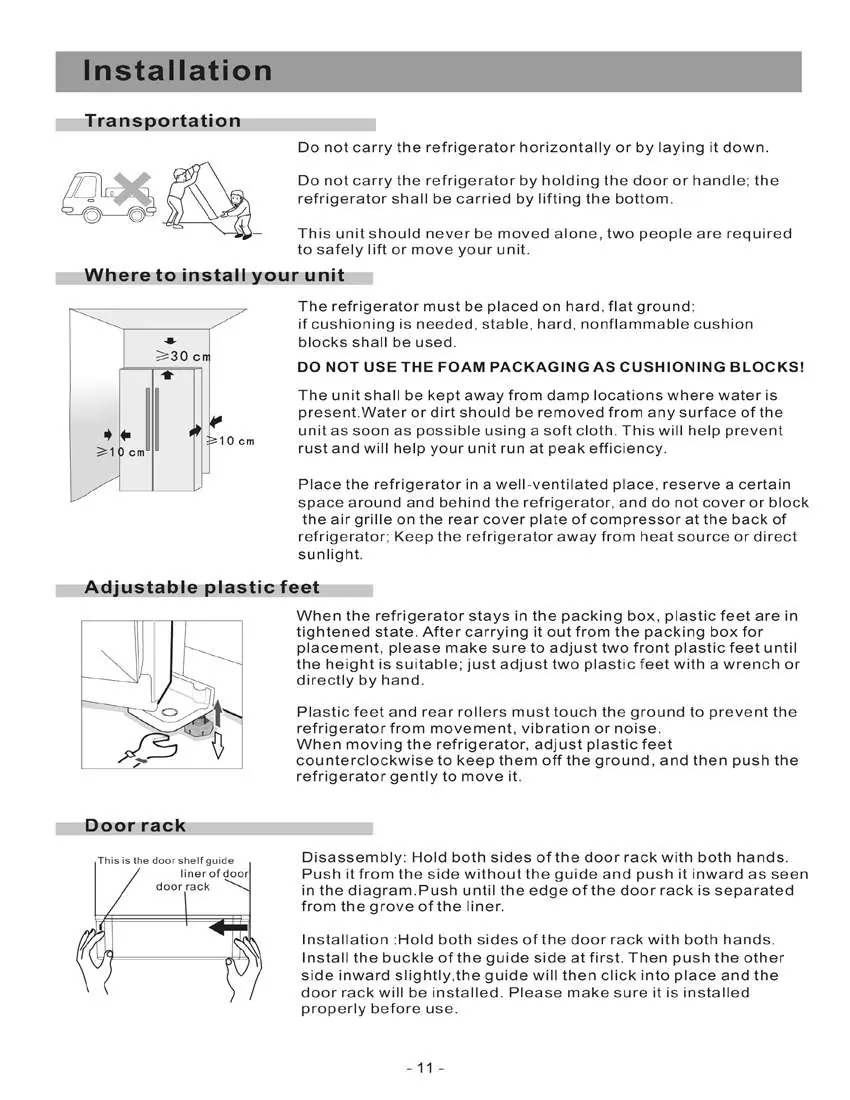

Installation und Aufstellung
- Transport: Transportieren Sie den Kühlschrank nicht horizontal.
- Aufstellort: Platzieren Sie das Gerät auf einem harten, ebenen Untergrund. Halten Sie mindestens 10 cm Abstand zu den Seiten und 30 cm nach oben ein.
- Nivellierung: Justieren Sie die vorderen Kunststofffüße, bis das Gerät stabil steht.
- Wasseranschluss: Der Anschluss an die Wasserleitung muss durch einen Fachmann erfolgen. Der Wasserdruck muss zwischen 1,4 bar und 6,9 bar liegen.
Bedienung und Einstellungen
Das Bedienfeld ermöglicht die separate Steuerung von Kühl- und Gefrierteil.
- Erste Inbetriebnahme: Lassen Sie das Gerät nach dem Aufstellen 4-6 Stunden stehen, bevor Sie es einschalten.

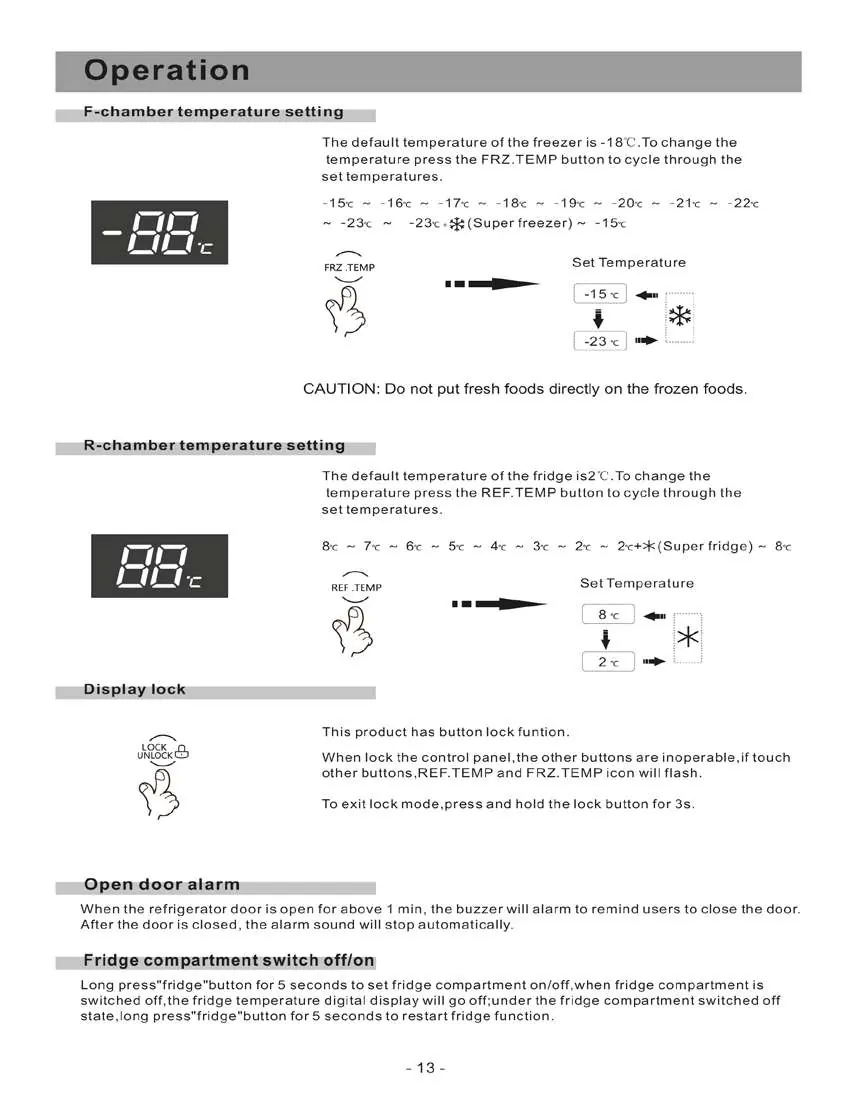

- Temperatureinstellung: Nutzen Sie die Tasten FRZ.TEMP (Gefrierteil) und REF.TEMP (Kühlteil), um die gewünschten Temperaturen einzustellen.
- Super-Modus: Verfügbar für beide Bereiche zur schnellen Kühlung/Gefrierung.
- Tastensperre: Halten Sie die Lock/Unlock-Taste 3 Sekunden lang gedrückt, um das Bedienfeld zu entsperren.

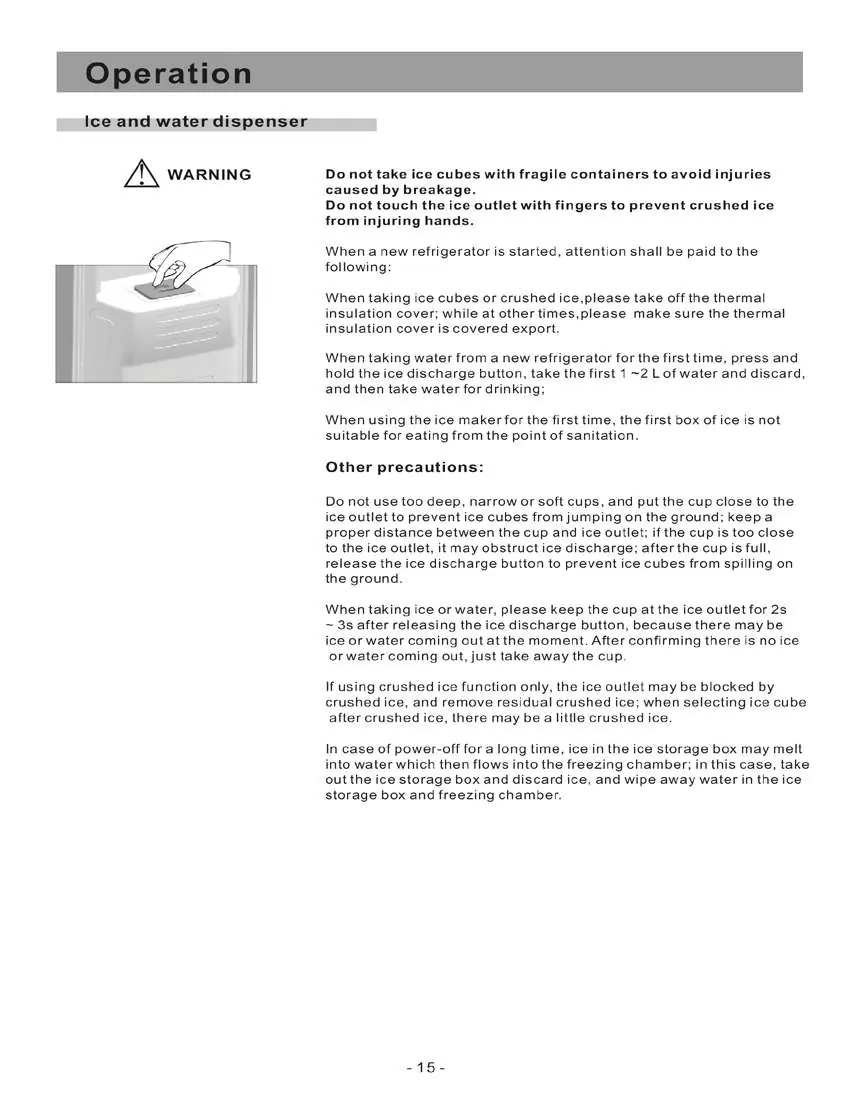

Eis- und Wasserspender
- Nutzung: Wählen Sie zwischen "ICE CUBES" (Eiswürfel), "ICE CRUSHING" (zerstoßenes Eis) oder "ICE WATER" (kaltes Wasser) und drücken Sie den Ausgabeknopf mit einem Glas.

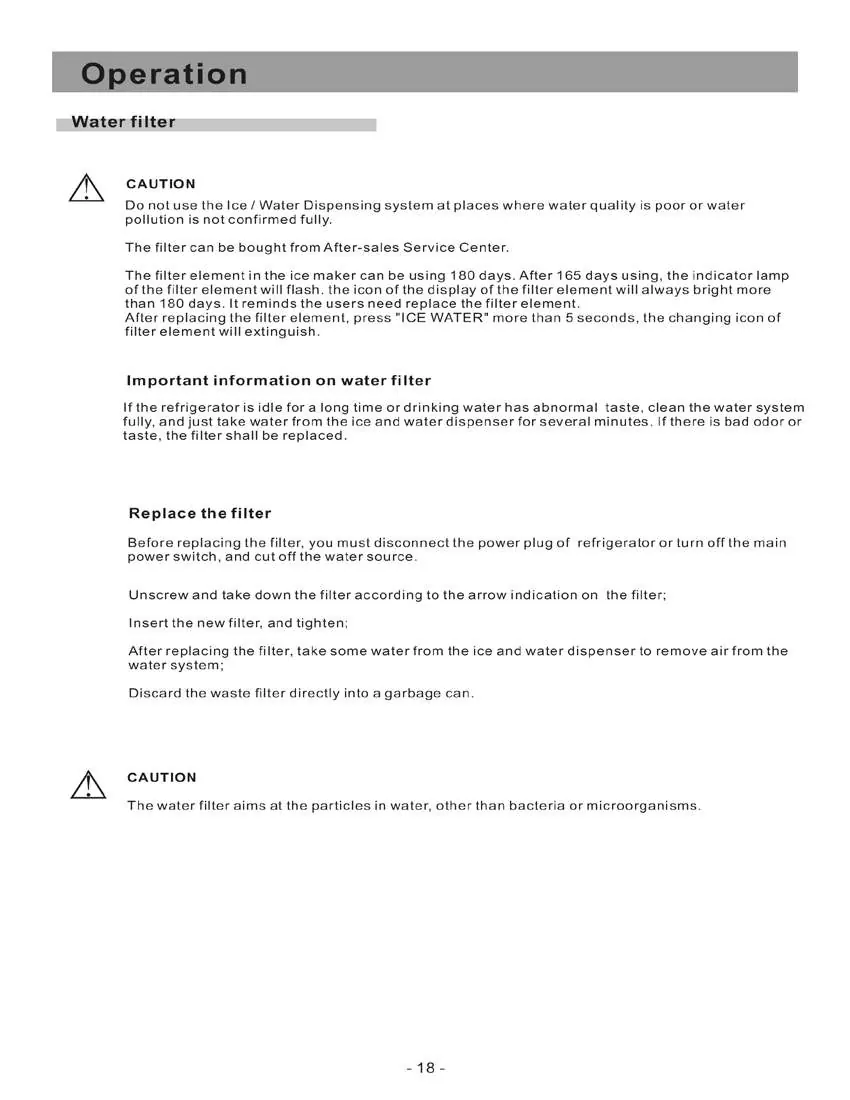

- Wartung: Der Wasserfilter sollte regelmäßig gewechselt werden. Wenn das Gerät längere Zeit nicht genutzt wird, schalten Sie den Eisbereiter über die "ICE ON/OFF"-Taste aus.
Wartung und Reinigung
- Abtauen: Das Gerät verfügt über eine automatische Abtaufunktion.
- Reinigung: Schalten Sie das Gerät vor der Reinigung aus und ziehen Sie den Netzstecker. Verwenden Sie milde Reinigungsmittel und ein weiches Tuch. Vermeiden Sie scheuernde oder ätzende Reinigungsmittel.
Fehlerbehebung
Bei Problemen prüfen Sie zunächst die Stromversorgung und ob die Türen vollständig geschlossen sind. Bei ungewöhnlichen Geräuschen stellen Sie sicher, dass das Gerät eben steht und keine Gegenstände berührt.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Kompressor läuft nicht
Prüfen Sie, ob das Gerät im Abtau-Modus ist oder ob die Stromversorgung unterbrochen ist.
Vibrierende Geräusche
Stellen Sie sicher, dass der Boden eben ist und das Gerät keine Wände oder Schränke berührt.
Kein Eis aus dem Spender
Prüfen Sie, ob die Gefrierfachtür richtig geschlossen ist, ob der Eisbereiter eingeschaltet ist und ob die Wasserzufuhr funktioniert.
Vor der Verwendung
- Entfernen Sie sämtliches Verpackungsmaterial und Klebebänder.
- Reinigen Sie das Innere mit einem warmen, milden Seifenwasser.
- Stellen Sie das Gerät an den endgültigen Standort und nivellieren Sie die Füße.
- Lassen Sie das Gerät 4-6 Stunden stehen, bevor Sie es an den Strom anschließen.
- Lassen Sie den Eisbereiter nach dem ersten Anschluss ca. 12 Stunden arbeiten, bevor Sie Eis entnehmen.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Das Bedienfeld zeigt Symbole für Eiswürfel, zerstoßenes Eis, Wasser, Kindersicherung und Filterwechsel an.

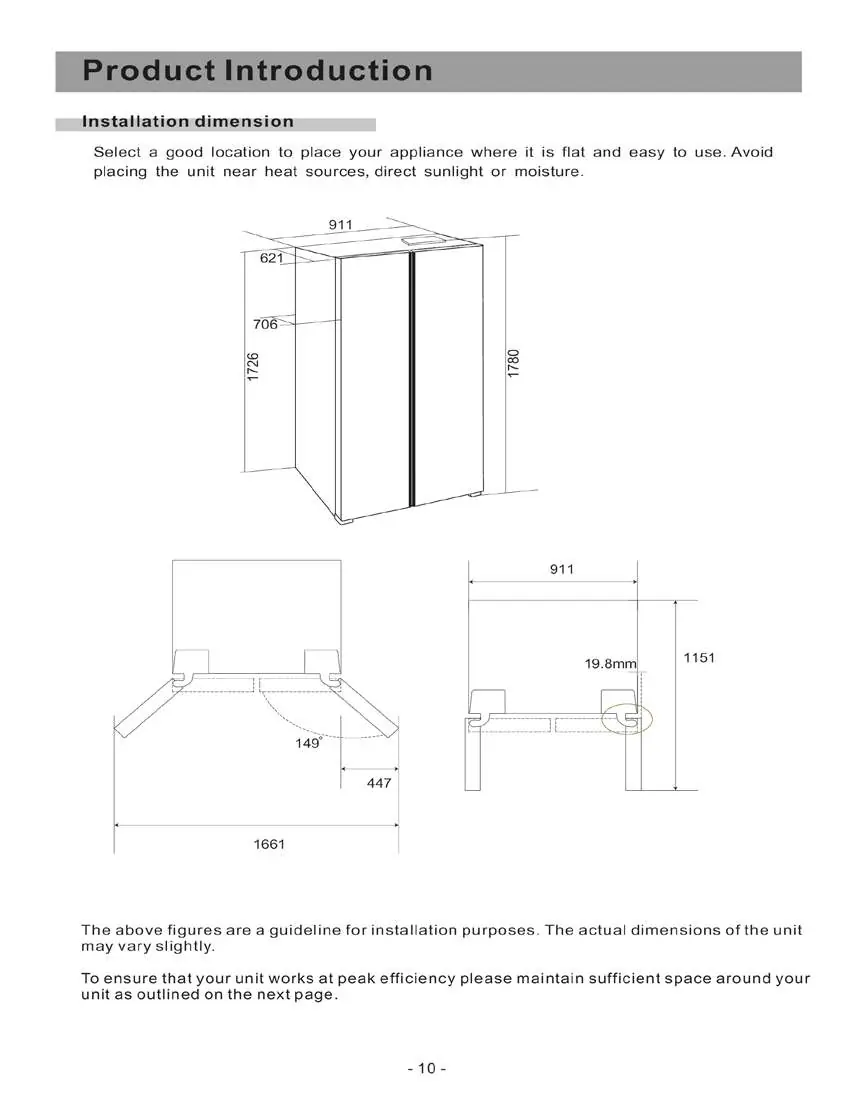

- Die Installationsskizze zeigt die notwendigen Abstände (10 cm seitlich, 30 cm oben) für eine optimale Belüftung.
Modellkompatibilität
- Nicht für den Einbau geeignet (freistehendes Gerät).
- Nur an Trinkwasserleitung anschließen.
