Montageanleitung für allen + roth Doppel-Gardinenstange FSI 1168Q

Schnellstartanleitung und Montagehilfe für die allen + roth Doppel-Gardinenstange FSI 1168Q. Erfahren Sie, wie Sie die Stange sicher anbringen, Gardinen aufziehen und die Halterungen korrekt montieren.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Schritt 3: Befestigung der Halterungen an der Wand. Seite 2 Schritt 5: Zusammenbau der Teleskopstangen. Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage der allen + roth Doppel-Gardinenstange (Modell FSI 1168Q). Die Installation erfordert grundlegende handwerkliche Fähigkeiten und Werkzeuge. Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind und keine Beschädigungen aufweisen.

Lieferumfang und Hardware

Der Lieferumfang umfasst:

  • 3x Stangenabschnitte (A)
  • 2x Endkappen (B)
  • 3x Stangenabschnitte (C)
  • 2x Endkappen (D)
  • 3x Wandhalterungen (AA)
  • 6x Schrauben (BB)
  • 6x Wanddübel (CC)

Montageanleitung

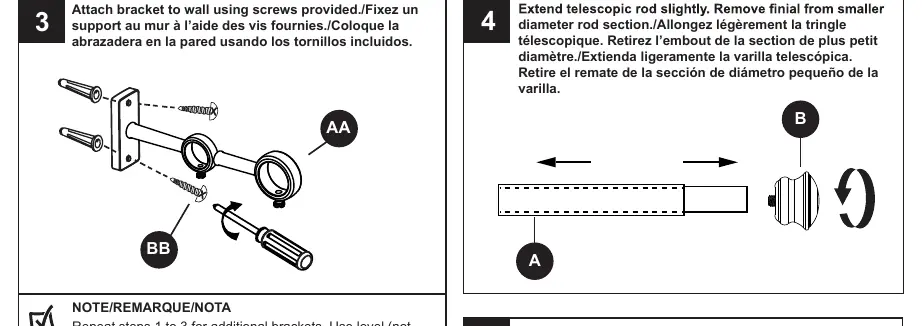

Schritt 3: Befestigung der Halterungen an der Wand.
Schritt 3: Befestigung der Halterungen an der Wand.

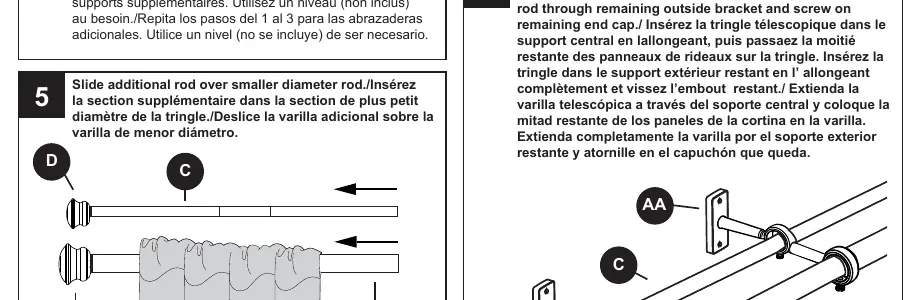

Schritt 5: Zusammenbau der Teleskopstangen.
Schritt 5: Zusammenbau der Teleskopstangen.
  1. Vorbereitung: Nutzen Sie die Halterung als Schablone, um die gewünschte Höhe an der Wand zu markieren.
  2. Bohren: Entfernen Sie die Halterung und bohren Sie mit einem 3/16 Zoll Bohrer (nicht enthalten) Löcher an den markierten Stellen. Setzen Sie die Wanddübel ein.
  3. Halterungen anbringen: Befestigen Sie die Halterungen mit den mitgelieferten Schrauben an der Wand. Wiederholen Sie dies für alle Halterungen.
  4. Stangenmontage: Entfernen Sie die Endkappe von der Stange mit kleinerem Durchmesser. Schieben Sie die zusätzliche Stange über die Stange mit kleinerem Durchmesser.
  5. Gardinen anbringen: Führen Sie die Teleskopstange durch die mittlere Halterung und fädeln Sie die Gardinen auf.
  6. Abschluss: Führen Sie die Stange durch die äußeren Halterungen, schrauben Sie die Endkappen fest und ziehen Sie alle Sicherungsschrauben an den Halterungen fest.

Pflege und Wartung

Reinigen Sie die Gardinenstange ausschließlich mit einem weichen Tuch. Verwenden Sie keine scheuernden Reinigungsmittel, Lösungsmittel oder Polituren, da diese die Oberfläche beschädigen können.

Fehlerbehebung

  • Gardinenstange nicht waagerecht: Verwenden Sie während der Installation eine Wasserwaage (nicht im Lieferumfang enthalten).
  • Haken locker: Befestigen Sie die Haken nach Möglichkeit direkt an Wandpfosten. Verwenden Sie andernfalls die mitgelieferten Dübel und Schrauben.

Praktische Hilfe

Typische Probleme

Gardinenstange ist nicht waagerecht

Verwenden Sie während der Installation eine Wasserwaage (nicht im Lieferumfang enthalten), um die Position der Halterungen exakt auszurichten.

Haken der Gardinenstange ist locker

Befestigen Sie die Haken nach Möglichkeit direkt an den Wandpfosten. Wenn dies nicht möglich ist, verwenden Sie die mitgelieferten Dübel und Schrauben.

Vor der Verwendung

  • Prüfen Sie den Lieferumfang auf Vollständigkeit (3x Stange A, 2x Endkappe B, 3x Stange C, 2x Endkappe D, 3x Halterung AA, 6x Schraube BB, 6x Dübel CC).
  • Stellen Sie sicher, dass keine Teile beschädigt sind.
  • Besorgen Sie eine Wasserwaage (nicht enthalten).
  • Besorgen Sie einen Bohrer mit 3/16 Zoll Aufsatz (nicht enthalten).

Abbildungen und Diagramme

  • Die Anleitung zeigt die Montage der Halterungen (AA) an der Wand mittels Bohrschablone.
  • Die Teleskopstangen werden durch die Halterungen geführt und mit Endkappen (B) gesichert.

Modellkompatibilität

  • Gardinen sind separat erhältlich.
  • Nicht alle Wandtypen erfordern die Verwendung von Dübeln.
