Montageanleitung für DoorKing Wedge Barrier 14FT (1625-614)

Detaillierte Montageanleitung und Teileliste für die DoorKing Wedge Barrier 14FT (Modell 1625-614). Enthält Explosionszeichnungen, Abmessungen und wichtige Hinweise zur Installation.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen zur Montage

Diese Dokumentation dient als Montageanleitung und Teileliste für die DoorKing Wedge Barrier 14FT (Modell 1625-614). Bitte beachten Sie die folgenden grundlegenden Hinweise:

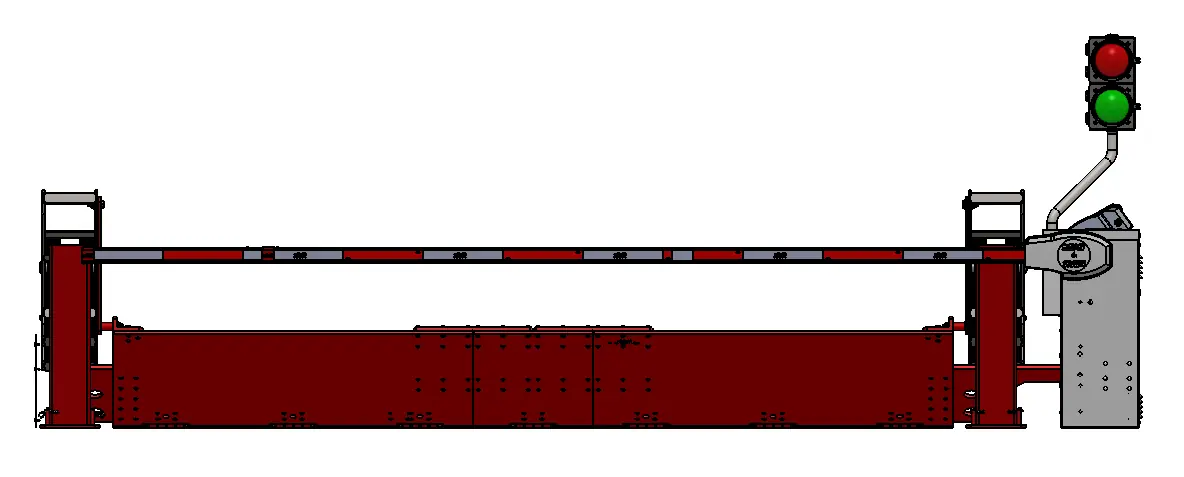

Gesamtansicht der Wedge Barrier 14FT
Gesamtansicht der Wedge Barrier 14FT
  • Ankerbolzen: Diese sind nicht im Lieferumfang enthalten. Es werden Ankerbolzen mit einem Durchmesser von 3/4 Zoll bis 1,0 Zoll empfohlen (insgesamt 57 Stück erforderlich).
  • Zusatzkomponenten: Der Antrieb (Operator), der Arm, die Kante und die Ampeln sind separat erhältlich und nicht in diesem Teilesatz enthalten.
  • Revisionsstand: Beachten Sie die Revisionshistorie auf Seite 1, da sich Spezifikationen für Schrauben und Unterlegscheiben in früheren Versionen geändert haben können.

Technische Abmessungen

Die Barriere ist für eine Öffnung von 13,5 Fuß (ca. 164 Zoll) ausgelegt. Der achteckige Arm hat eine Gesamtlänge von 17 Fuß. Die detaillierten Abmessungen für die Front- und Seitenansicht finden Sie auf Seite 1 und Seite 5 des Dokuments.

Montage und Komponenten

Die Montage erfolgt anhand der detaillierten Explosionszeichnungen. Achten Sie bei der Installation auf die korrekte Zuordnung der Schrauben, Unterlegscheiben und Muttern gemäß der Teileliste auf Seite 2.

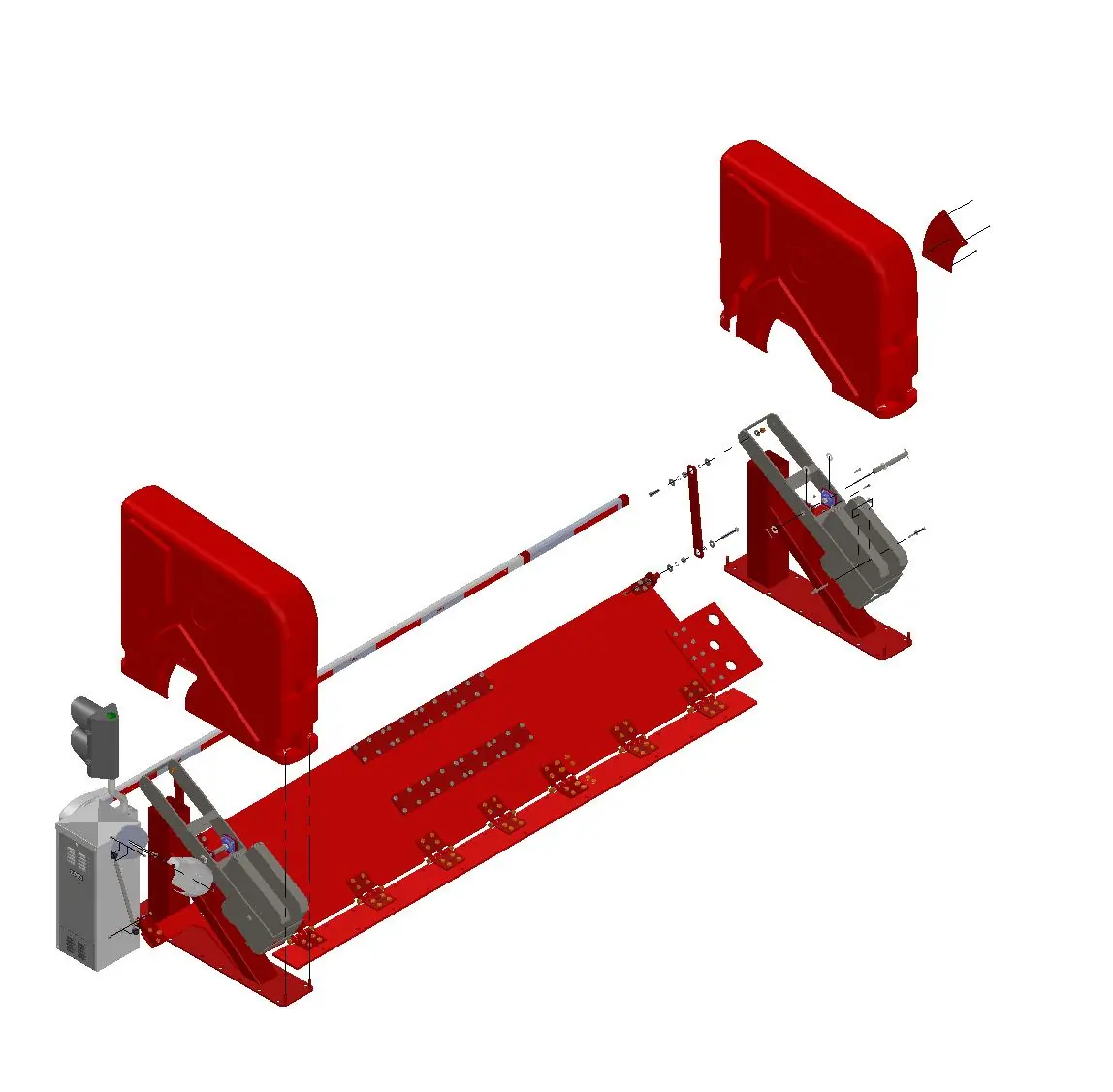

Explosionszeichnung der Hauptkomponenten
Explosionszeichnung der Hauptkomponenten

Detaillierte Baugruppen

Die Zeichnungen unterteilen sich in verschiedene Detailansichten, um die Montage zu erleichtern:

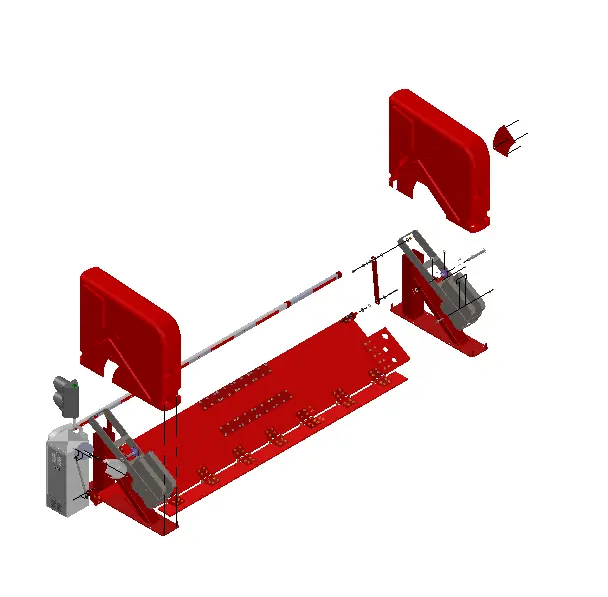

Detail B: Scharnier- und Lagerbaugruppe
Detail B: Scharnier- und Lagerbaugruppe

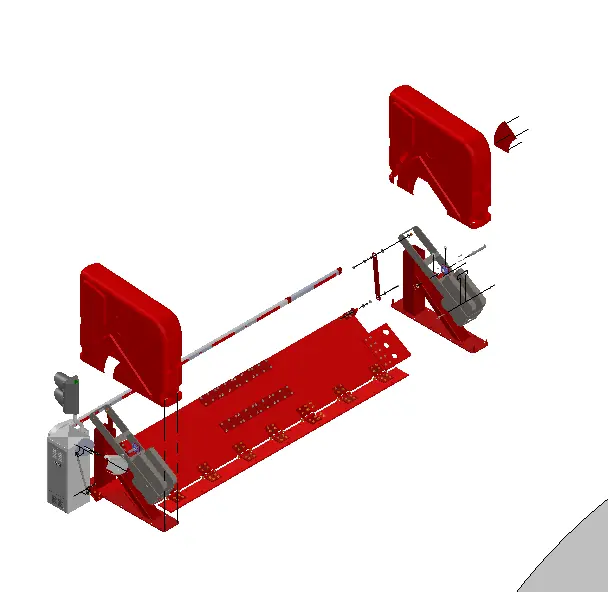

Detail C: Naben- und Verbindungsbaugruppe
Detail C: Naben- und Verbindungsbaugruppe
  • Detail B (Seite 3): Zeigt die Scharnier- und Lagerbaugruppe (Hinge/Bearing Assembly) mit den entsprechenden Bolzen, Unterlegscheiben und Lagern.
  • Detail C (Seite 4): Zeigt die Naben- und Verbindungsbaugruppe (Hub/Link Assembly), inklusive der Abdeckungen und Befestigungselemente.

Praktische Hilfe

Typische Probleme

Fehlende Ankerbolzen

Ankerbolzen sind nicht im Lieferumfang enthalten. Besorgen Sie 57 Stück mit einem Durchmesser von 3/4 Zoll bis 1,0 Zoll.

Unklarheit bei der Teilezuordnung

Vergleichen Sie die Teilenummern in der Tabelle auf Seite 2 mit den Explosionszeichnungen auf den Seiten 3 und 4.

Vor der Verwendung

  • Prüfen Sie, ob alle in der Teileliste aufgeführten Komponenten vorhanden sind.
  • Stellen Sie sicher, dass die erforderlichen Ankerbolzen (3/4" - 1.0") vor Ort verfügbar sind.
  • Überprüfen Sie das Fundament gemäß den Abmessungen auf Seite 1 und 5.
  • Stellen Sie sicher, dass Antrieb, Arm und Ampeln separat beschafft wurden.

Technische Daten in der Praxis

Öffnungsbreite
13,5 Fuß (ca. 164 Zoll) für die Durchfahrt.

Abbildungen und Diagramme

  • Seite 1: Gesamtübersicht mit Abmessungen und Revisionshistorie.
  • Seite 2: Vollständige Teileliste mit Mengen und Beschreibungen.
  • Seite 3: Detail B - Explosionszeichnung der Scharnier- und Lagerbaugruppe.
  • Seite 4: Detail C - Explosionszeichnung der Naben- und Verbindungsbaugruppe.
  • Seite 5: Zusätzliche Ansichten mit Gesamtmaßen.

Modellkompatibilität

  • Antrieb, Arm, Kante und Ampeln sind separat erhältlich.
  • Das Modell ist für eine 14FT Wedge Barrier konzipiert.
