Bedienungsanleitung für DJI Power 1kW Super Fast Car Charger
Erfahren Sie, wie Sie das DJI Power 1kW Super Fast Car Charger (DYS_DC1000) installieren und verwenden. Diese Anleitung enthält Schritte zur Montage, Verkabelung, Betriebsmodi und technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das DJI Power 1kW Super Fast Car Charger dient zum schnellen Aufladen von DJI Powerstations über eine Autobatterie oder zur Versorgung der Autobatterie durch die Powerstation. S. 2
Wichtigste Schritte
- Installation des Ladegeräts S. 2
- Modus wechseln S. 2
Erste Inbetriebnahme
- Firmware aktualisieren und Gerät ausschalten S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Modell | DYS_DC1000 | Produktmodell | S. 2 |
Wo es im PDF steht
- Montage und Installation S. 2
- Technische Daten S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das DJI Power 1kW Super Fast Car Charger (Modell DYS_DC1000) ist ein Zubehörteil, das die Verbindung zwischen einer DJI Powerstation und einer Autobatterie ermöglicht. Es unterstützt zwei Hauptmodi: das Aufladen der Powerstation über das Fahrzeug und die Stromversorgung der Autobatterie durch die Powerstation, um eine Tiefentladung zu verhindern.

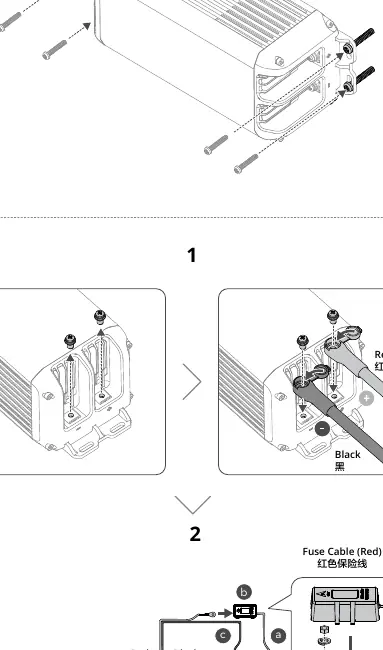

Montage
Das Produkt kann optional am Fahrzeugrahmen montiert werden. Beachten Sie bei der Montage folgende Punkte:
- Vermeiden Sie Bereiche mit hohen Temperaturen oder Stoßbelastungen.
- Installieren und betreiben Sie das Gerät in einer gut belüfteten, geschützten Umgebung.
- Halten Sie das Gerät von Kindern und Haustieren fern.
- Installieren Sie das Gerät nicht in Umgebungen mit Feuchtigkeit, ätzenden Flüssigkeiten oder Brand- bzw. Explosionsgefahr.
Installation und Nutzung
Es wird empfohlen, die Installation von einer qualifizierten Fachkraft durchführen zu lassen. Stellen Sie vor Beginn sicher, dass die Firmware der Powerstation auf dem neuesten Stand ist und das Gerät ausgeschaltet ist.
Schritte zur Installation:
- Vorbereitung: Entfernen Sie die Unterlegscheiben und Schrauben an den Autoladeklemmen des Ladegeräts mit einem Kreuzschlitzschraubendreher.
- Anschluss am Ladegerät: Verbinden Sie die runden Anschlüsse des Autoladekabels mit dem Ladegerät. Schließen Sie den roten Anschluss an den Pluspol (+) und den schwarzen Anschluss an den Minuspol (-) an. Befestigen Sie die Schrauben wieder.
- Anschluss an die Autobatterie: Verbinden Sie das Sicherungskabel (rot) mit dem Pluspol (+) der Autobatterie. Verbinden Sie das andere Ende des Sicherungskabels mit dem roten Anschluss des Autoladekabels. Verbinden Sie den schwarzen Anschluss des Autoladekabels mit dem Minuspol (-) der Autobatterie.
- Verbindung zur Powerstation: Nutzen Sie das SDC-Kabel, um das Ladegerät mit der Powerstation oder dem Erweiterungsakku zu verbinden.
Betriebsmodi
Schalten Sie das Ladegerät über den Netzschalter ein. Die Statusanzeige leuchtet dauerhaft grün. Halten Sie die Modus-Umschalttaste gedrückt, um zwischen den Modi zu wechseln:
- Wiederauflademodus: Die Powerstation und der Erweiterungsakku werden geladen.
- Lademodus: Die Powerstation und der Erweiterungsakku versorgen die Autobatterie mit Strom, um eine Tiefentladung zu vermeiden.
Benutzer können die Powerstation mit der DJI Home App verbinden, um Geräteinformationen einzusehen und Einstellungen anzupassen.
Technische Daten
- Modell: DYS_DC1000
- Betriebstemperatur (Entladen): -10°C bis 45°C
- Betriebstemperatur (Aufladen): 0°C bis 45°C
- Eingang (Autoladeklemmen): 12-45 V DC (Nennwert), max. 70 A, max. 1000 W
- Ausgang (SDC-Kabel): 40-58,4 V DC
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Überprüfen Sie, ob die Kabel korrekt an die Autobatterie angeschlossen sind und ob der Netzschalter aktiviert wurde.
Ladevorgang startet nicht
Stellen Sie sicher, dass die Firmware der Powerstation auf dem neuesten Stand ist und die Verbindung zum SDC-Kabel fest sitzt.
Vor der Verwendung
- Firmware der Powerstation aktualisieren
- Gerät ausschalten und von der Stromquelle trennen
- Kompatibilität der Autobatterie und Kabel prüfen
- Geeigneten, belüfteten Montageort wählen
- Sicherstellen, dass keine ätzenden Flüssigkeiten in der Nähe sind
Technische Daten in der Praxis
- Eingangsspannung (Auto)
- 12-45 V DC (Nennwert), max. 70 A, max. 1000 W
- Ausgangsspannung (SDC)
- 40-58,4 V DC
Abbildungen und Diagramme
- Schritt 1: Vorbereitung der Anschlüsse am Ladegerät
- Schritt 2: Anschluss des Sicherungskabels und Autoladekabels an die Autobatterie
- Schritt 3: Verbindung des SDC-Kabels mit der Powerstation
Modellkompatibilität
- Kompatibel mit 12V- und 24V-Fahrzeugsystemen
- Stellen Sie sicher, dass die Autobatterie und Kabel für die Leistung von max. 1000 W ausgelegt sind
