Bedienungsanleitung für Discover Tubular Flooded SOPzS 12V Block
Erfahren Sie alles über die Installation, Inbetriebnahme, Wartung und das sichere Laden Ihrer Discover Tubular Flooded SOPzS 12V Block Batterie. Detaillierte Anleitungen zu Ladephasen, Ausgleichsladung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

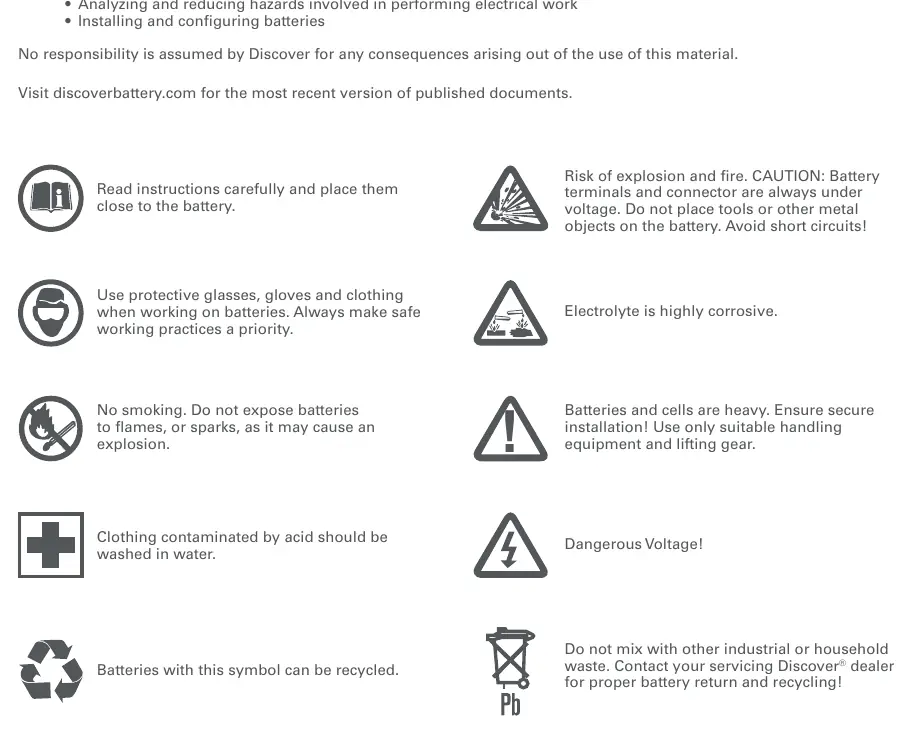

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für Discover Tubular Flooded SOPzS 12V Block Batterien. Der Betrieb und die Wartung sollten nur von qualifiziertem Personal durchgeführt werden. Batterien enthalten Schwefelsäure und sind schwer; tragen Sie beim Arbeiten Schutzausrüstung (Brille, Handschuhe, Schutzkleidung). Rauchen und offenes Feuer sind in der Nähe der Batterien strengstens untersagt.
Installation und Inbetriebnahme
Die Installation muss in einem sauberen, trockenen und gut belüfteten Bereich erfolgen. Achten Sie auf ausreichenden Abstand zwischen den Batterien (mindestens 10 mm) und den Wänden (100 mm). Bei der Installation ist auf die korrekte Polarität zu achten. Die Anschlüsse müssen mit einem Drehmoment von 9-11 Nm (6,6-8,1 Ft-lbs) festgezogen werden. Verwenden Sie für Reihen- oder Parallelschaltungen nur Batterien gleicher Spannung, Kapazität, Bauart und gleichen Alters.
Ladevorgang
Der Ladevorgang gliedert sich in drei Hauptphasen: Bulk (Hauptladung), Absorption (Nachladung) und Float (Erhaltungsladung). Zusätzlich kann eine Ausgleichsladung (Equalization) erforderlich sein. Die Batterietemperatur darf während des Ladens 55°C nicht überschreiten. Bei Temperaturen über 25°C ist eine Temperaturkompensation der Ladespannung erforderlich.
Wartung
Eine regelmäßige Wartung ist für die Lebensdauer der Batterie entscheidend. Dazu gehören:
- Visuelle Inspektion auf Risse, lose Anschlüsse oder Korrosion.
- Überprüfung der Elektrolytstände (müssen zwischen MIN und MAX liegen).
- Nachfüllen von Elektrolyt nur mit demineralisiertem Wasser bei vollständig geladener Batterie.
- Halbjährliche und jährliche Wartungsintervalle zur Überprüfung von Spannung, Dichte und Temperatur.
Fehlerbehebung
Bei Problemen wie schmelzenden Anschlüssen, Gehäusewölbungen oder Kapazitätsverlust sollten die Verbindungen geprüft, die Ladeeinstellungen verifiziert und gegebenenfalls eine Ausgleichsladung durchgeführt werden. Bei extrem niedrigen spezifischen Gewichten ist eine tiefere Entladung oder Sulfatierung wahrscheinlich, was eine angepasste Ladekurve erfordert.
Praktische Hilfe
Typische Probleme
Ursache sind meist lose, korrodierte oder falsch dimensionierte Verbindungen. Anschlüsse reinigen und mit korrektem Drehmoment festziehen.
Kann durch Überhitzung (>50°C) oder Einfrieren bei Kälte entstehen. Prüfen Sie die Umgebungstemperatur und den Ladezustand.
Oft durch Sulfatierung oder Überhitzung verursacht. Eine Ausgleichsladung kann helfen, die Kapazität wiederherzustellen.
Dies ist normal, wenn die Batterie fast vollständig geladen ist (Ende der Absorptionsphase oder Float-Phase).
Vor der Verwendung
- Prüfen Sie die Batterien auf Anzeichen von Leckagen oder Beschädigungen.
- Stellen Sie sicher, dass die Belüftung des Installationsraums ausreichend ist.
- Verifizieren Sie, dass alle Batterien im String das gleiche Alter und die gleiche Kapazität haben.
- Überprüfen Sie die Anschlüsse auf Sauberkeit und festen Sitz.
- Stellen Sie sicher, dass die Ladeeinstellungen des Ladegeräts den Empfehlungen entsprechen.
Technische Daten in der Praxis
- Anschluss-Drehmoment
- 9-11 Nm (6,6-8,1 Ft-lbs) für sichere elektrische Verbindungen.
- Spezifisches Gewicht (voll geladen)
- 1,255 - 1,260 kg/l.
- Maximale Temperatur
- 55°C (Ladevorgang unterbrechen, wenn diese Grenze erreicht wird).
Modellkompatibilität
- Nur Batterien gleicher Spannung, Kapazität, Bauart und gleichen Alters in einem String verwenden.
- Maximal 4 Strings parallel empfohlen, sofern die Anforderungen an gleiche Kabellängen und Widerstände erfüllt sind.
