Bedienungsanleitung für DigiTech Mosaic 12-String Effektpedal
Erfahren Sie, wie Sie das DigiTech Mosaic 12-String Effektpedal anschließen, bedienen und optimal einstellen. Diese Anleitung enthält Informationen zu den Reglern, Anschlussdiagrammen, Klangbeispielen und technischen Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das DigiTech Mosaic ist ein Effektpedal, das einen 12-saitigen Gitarrenklang simuliert und sowohl für akustische als auch für elektrische Gitarren geeignet ist. Für eine optimale Klangqualität sollte das Mosaic als erstes Pedal in der Signalkette platziert werden. Verwenden Sie ausschließlich das mitgelieferte Netzteil und unsymmetrische TS-Instrumentenkabel.
Produktbeschreibung
Das Mosaic-Pedal bietet eine einfache Steuerung zur Anpassung des 12-saitigen Effekts. Es verfügt über eine True-Bypass-Schaltung, wodurch das Signal im ausgeschalteten Zustand unverändert bleibt.
Benutzeroberfläche
- Złącze zasilania (Stromanschluss): Anschluss für das mitgelieferte Netzteil.
- Pokrętło poziomu (Level): Regelt den Anteil des 12-saitigen Effekts zum trockenen Signal.
- Pokrętło tonu (Tone): Regelt die Höhenanhebung des Effektsignals.
- Gniazdo wejściowe (Input): Anschluss für das Instrument.
- Gniazdo wyjściowe (Output): Anschluss zum Verstärker oder zum nächsten Pedal.
- Dioda LED: Zeigt den Status des Effekts an (leuchtet bei aktiviertem Effekt).
- Przełącznik nożny (Footswitch): Aktiviert oder deaktiviert den Effekt.
Anschluss und Inbetriebnahme
- Drehen Sie die Lautstärke des Verstärkers herunter.
- Verbinden Sie Ihre Gitarre mit dem Input des Mosaic.
- Verbinden Sie den Output des Mosaic mit dem Verstärker oder dem nächsten Pedal in der Kette.
- Schließen Sie das mitgelieferte Netzteil an den Stromanschluss an.
- Schalten Sie den Verstärker ein und erhöhen Sie schrittweise die Lautstärke.
Klangbeispiele
Die Anleitung empfiehlt folgende Grundeinstellungen für verschiedene Anwendungen:
- Thickener: Level und Tone in mittlerer Position.
- Arpeggio (E-Gitarre): Level auf ca. 12 Uhr, Tone auf ca. 12 Uhr.
- Chords (Akustikgitarre): Level auf ca. 9 Uhr, Tone auf ca. 9 Uhr.
Wenn der Klang zu dick wirkt, reduzieren Sie den Level-Regler und erhöhen Sie den Tone-Regler.
Technische Daten
- Abtastrate: 44,1 kHz
- Frequenzgang: 20 Hz - 11 kHz
- Stromversorgung: 9 V DC, externes Netzteil
- Abmessungen: 4,75" x 2,875" x 1,75"
- Gewicht: 0,36 lbs
Praktische Hilfe
Typische Probleme
Kein Effekt hörbar
Prüfen Sie, ob das Pedal eingeschaltet ist (LED leuchtet) und ob die Stromversorgung korrekt angeschlossen ist.
Klang wirkt zu dick oder matschig
Reduzieren Sie den LEVEL-Regler und erhöhen Sie den TONE-Regler für mehr Definition.
Störgeräusche oder unerwünschte Klangveränderungen
Stellen Sie sicher, dass das Mosaic das erste Pedal in Ihrer Effektkette ist. Andere Effekte davor können die Tonhöhenänderung negativ beeinflussen.
Vor der Verwendung
- Verwenden Sie nur das mitgelieferte Netzteil.
- Platzieren Sie das Mosaic als erstes Pedal in der Signalkette.
- Verwenden Sie nur unsymmetrische TS-Instrumentenkabel.
- Stellen Sie sicher, dass die Stromversorgung 9V DC entspricht.

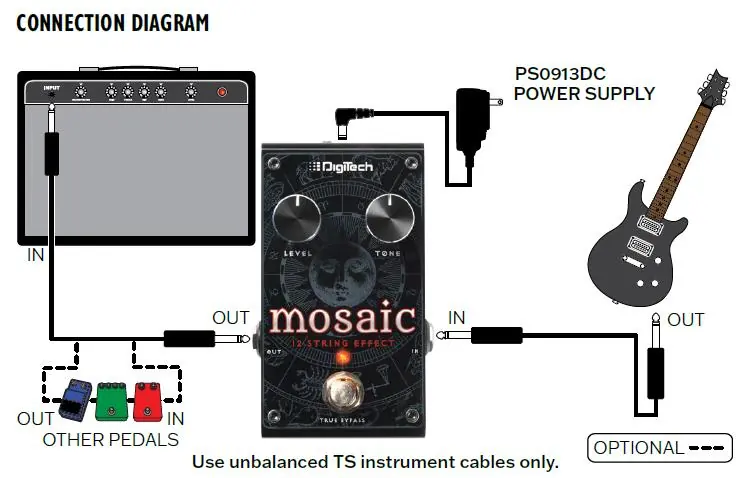

Abbildungen und Diagramme
- Gitarre -> Mosaic Input
- Mosaic Output -> Verstärker oder nächstes Pedal
- Netzteil -> Power-Anschluss am Mosaic
Modellkompatibilität
- Geeignet für akustische und elektrische Gitarren.
- Nicht für den Betrieb in Höhen über 2000m geeignet.
