Dieses Dokument enthält Anweisungen zur Montage und sicheren Verwendung des Dellonda 1.3M vertikalen, flexiblen Kabelmanagementsystems (Modell DH23). Das System dient der geordneten Kabelführung an Schreibtischen. Bitte lesen Sie alle Sicherheitshinweise sorgfältig durch, um Verletzungen oder Schäden zu vermeiden.
Lieferumfang
- Oberer Anschluss (A)
- Unterer Anschluss (B)
- Serpentinen-Rohrsegmente (C, 4 Stück)
- Basis (D)
- Montagematerial (Inbusschlüssel, Schrauben M5 und ST4.2)
Montage und Installation
Schritt 1: Vorbereitung
Verbinden Sie den oberen Anschluss (A) mit dem Serpentinen-Rohr (C). Achten Sie darauf, dass die Teile fest ineinander einrasten.
Schritt 2: Untere Befestigung
Wählen Sie je nach Anforderung die passende Befestigungsmethode:
- Bodenmontage: Befestigen Sie die Basis (D) am unteren Ende des Rohrs.
- Schreibtischmontage: Befestigen Sie den unteren Anschluss (B) am anderen Ende des Rohrs.
Schritt 3: Endmontage am Schreibtisch
Fixieren Sie den oberen Anschluss (A) an der Unterseite der Tischplatte. Platzieren Sie die Basis (D) auf dem Boden oder befestigen Sie den unteren Anschluss (B) mittels Schrauben oder Magnetkraft am Schreibtischgestell oder Kabelkanal. Führen Sie anschließend die Kabel durch das Serpentinen-Rohr.
Sicherheitshinweise
- Das Produkt enthält Kleinteile, die eine Erstickungsgefahr für Kinder darstellen können.
- Kinder dürfen nicht mit dem Produkt spielen.
- Stellen Sie sicher, dass keine Gefahrenquellen in der Betriebsumgebung vorhanden sind.
- Bei Unsicherheiten bezüglich der Installation sollte ein professioneller Installateur hinzugezogen werden.
Herstellerinformationen
Dellonda
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob alle Anschlüsse (A, B) fest eingerastet sind und die Schrauben (M5/ST4.2) korrekt angezogen wurden.
Stellen Sie sicher, dass die Kabel nicht übermäßig gebündelt sind und das Serpentinen-Rohr nicht durch zu viele Kabel überlastet wird.
Vor der Verwendung
- Vollständigkeit der Teile gemäß Inhaltsverzeichnis prüfen.
- Geeignetes Werkzeug (Inbusschlüssel liegt bei) bereitlegen.
- Sicheren Montageort am Schreibtisch wählen.
- Sicherstellen, dass keine Kleinteile in Reichweite von Kleinkindern liegen.
Abbildungen und Diagramme
- Schritt 1 zeigt das Einrasten der oberen Halterung und der Rohrsegmente.
- Schritt 2 illustriert die Wahl zwischen Bodenbasis oder unterem Anschluss.

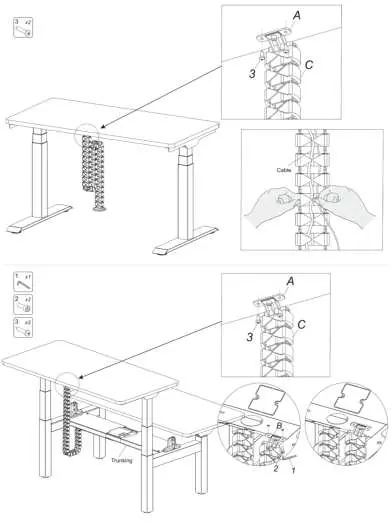

- Schritt 3 zeigt die finale Montage am Schreibtisch mit Schraub- oder Magnetoption.
Modellkompatibilität
- Der untere Anschluss (B) ist magnetisch und kann an metallischen Kabelkanälen befestigt werden.
- Geeignet für Einzel- und Doppeltisch-Konfigurationen.
