Bedienungsanleitung Split-Klimaanlage Della 048-MS-Serie
Schnellstartanleitung und Benutzerhandbuch für die Della Split-Klimaanlage der 048-MS-Serie. Enthält Installationsschritte, Bedienungshinweise, Wartungstipps und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für die Della Split-Klimaanlage. Vor der Installation und Inbetriebnahme ist das vollständige Lesen des Dokuments erforderlich. Die Installation muss von qualifiziertem Fachpersonal gemäß den nationalen und lokalen Elektrovorschriften durchgeführt werden. Verwenden Sie keine Verlängerungskabel und betreiben Sie das Gerät nur an einem dedizierten Stromkreis.
Beschreibung der Klimaanlage
Das System besteht aus einer Innen- und einer Außeneinheit. Die Innenheit verfügt über ein LED-Display, einen Signalempfänger, vertikale und horizontale Luftleitbleche sowie einen Notfallknopf. Die Außeneinheit enthält den Kompressor und die Anschlüsse für Gas- und Flüssigkeitsventile.
Bedienung und Funktionen
Die Steuerung erfolgt über die mitgelieferte Fernbedienung. Wichtige Funktionen umfassen:
- Kühlmodus: Senkt die Raumtemperatur.
- Heizmodus: Erwärmt den Raum.
- Trockenmodus (Dry): Entfeuchtet die Raumluft.
- Lüftermodus (Fan): Zirkuliert die Luft ohne Temperaturänderung.
- Feel-Modus: Automatische Anpassung von Lüftergeschwindigkeit und Temperatur.
- Sleep-Modus: Passt die Temperatur während des Schlafs automatisch an.
- Timer: Ermöglicht das automatische Ein- und Ausschalten.
Die Auto-Restart-Funktion speichert die Einstellungen bei einem Stromausfall und stellt sie nach der Wiederherstellung automatisch wieder her.
Installation
Die Installation umfasst die Montage der Innen- und Außeneinheit, die Verlegung der Kältemittelleitungen und den elektrischen Anschluss. Achten Sie auf ausreichende Abstände für Wartung und Luftzirkulation. Nach der Installation der Leitungen muss das System mit einer Vakuumpumpe entlüftet werden, um Feuchtigkeit und Luft aus dem Kältemittelkreislauf zu entfernen.
Wartung und Pflege
Regelmäßige Wartung ist für die Effizienz entscheidend:
- Luftfilter: Regelmäßig reinigen. Bei Verschmutzung mit warmem Wasser (max. 45°C) waschen und trocknen lassen.
- Wärmetauscher: Mit einem feuchten Tuch und neutraler Seife reinigen.
- Außeneinheit: Ablagerungen und Schmutz entfernen.
Fehlerbehebung
Bei Betriebsstörungen prüfen Sie zunächst die Stromversorgung, die Fernbedienung und ob Filter oder Lufteinlässe blockiert sind. Fehlercodes auf dem Display der Inneneinheit:
- E1: Fehlerhafter Innentemperatursensor.
- E2: Fehlerhafter Innentemperatursensor am Rohr.
- E6: Fehlfunktion des Innenlüftermotors.
Herstellerinformationen
Della
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Stromversorgung prüfen, Sicherung kontrollieren, Timer-Einstellungen prüfen oder auf Ende der Selbstschutzfunktion (ca. 3 Min.) warten.
Unzureichende Kühl- oder Heizleistung
Luftfilter reinigen, Lufteinlass/-auslass von Hindernissen befreien, Temperatureinstellung anpassen.
Seltsame Geräusche
Dies ist oft auf die Ausdehnung oder das Zusammenziehen des Gehäuses durch Temperaturschwankungen zurückzuführen und ist normal.
Fernbedienung reagiert nicht
Batterien prüfen, Hindernisse zwischen Fernbedienung und Inneneinheit entfernen, Abstand verringern.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät fest und stabil montiert ist.
- Überprüfen Sie, ob die Stromversorgung den Spezifikationen entspricht.
- Kontrollieren Sie, ob die Luftfilter sauber und korrekt eingesetzt sind.
- Stellen Sie sicher, dass keine Hindernisse den Lufteinlass oder -auslass blockieren.
- Prüfen Sie, ob die Batterien in der Fernbedienung geladen sind.
Abbildungen und Diagramme
- Die Fernbedienungstasten steuern Modi, Temperatur, Lüftergeschwindigkeit und Timer.

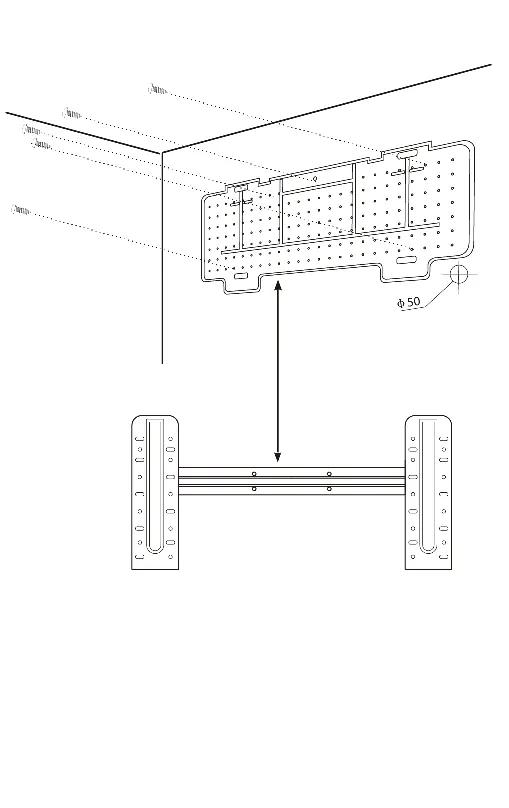

- Die Montageplatte muss horizontal oder leicht zum Ablaufschlauch geneigt installiert werden.

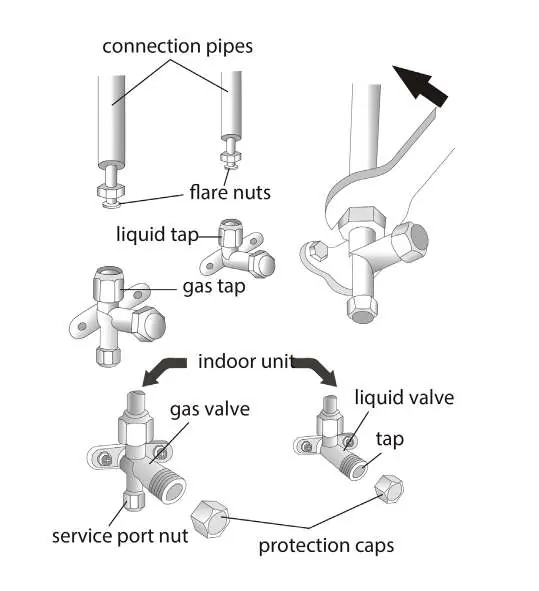

- Die Kältemittelleitungen müssen mit Isolierband umwickelt und korrekt an die Ventile angeschlossen werden.
- Die Entlüftung des Systems erfolgt über die Service-Ports mit einer Vakuumpumpe.
Modellkompatibilität
- Das Gerät ist in T1- und T3-Klimamodellen erhältlich, die unterschiedliche Betriebstemperaturbereiche haben.
- Einige Funktionen (wie Ionisator) sind nur bei bestimmten Modellen verfügbar.
