Diese Anleitung dient der fachgerechten Installation der DEFA Solid 1-Phase Ladestation. Sie umfasst die Vorbereitung der Kabel, die physische Montage an der Wand sowie die Konfiguration der maximalen Stromstärke für den Ladevorgang.
Montage und Installation
Die Installation erfordert eine sorgfältige Vorbereitung der Zuleitung:
- Isolieren Sie die Kabelenden auf einer Länge von 9-11 mm ab.
- Verwenden Sie die vier vorgesehenen Befestigungspunkte für die Wandmontage.
- Führen Sie die Kabel durch die Gehäuseöffnung und schließen Sie diese an die entsprechenden Klemmen (L, N, PE) an.
- Setzen Sie das Gehäuseoberteil auf und sichern Sie es mit den Schrauben.

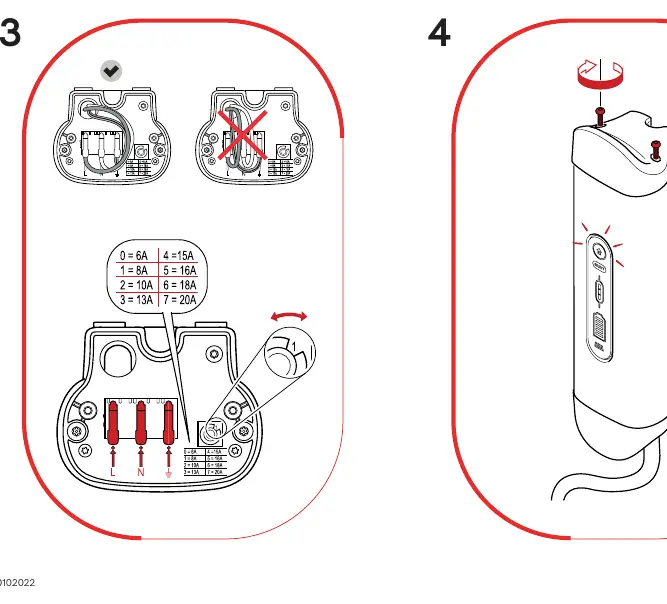

Einstellung der Ladeleistung
Die Ladestation verfügt über einen Wahlschalter zur Begrenzung der Stromstärke. Stellen Sie sicher, dass der Schalter korrekt auf den gewünschten Wert eingestellt ist:
- 0 = 6A
- 1 = 8A
- 2 = 10A
- 3 = 13A
- 4 = 15A
- 5 = 16A
- 6 = 18A
- 7 = 20A
Nach der Einstellung und dem Verschließen des Gehäuses ist das Gerät betriebsbereit.
Herstellerinformationen
DEFA
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Position des Wahlschalters im Inneren des Geräts und stellen Sie sicher, dass er auf den korrekten Wert (0-7) eingestellt ist.
Vor der Verwendung
- Kabelenden auf 9-11 mm abisoliert
- Zuleitung korrekt an L, N und PE angeschlossen
- Gehäuse fest mit allen Schrauben verschlossen
- Gewünschte Stromstärke am internen Schalter konfiguriert
