Bedienungsanleitung für das E-flite Decathlon RJG 1.2m RC-Flugzeug

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die offizielle Bedienungsanleitung für das E-flite Decathlon RJG 1.2m. Es richtet sich an erfahrene Modellbauer und Piloten. Das Modell ist kein Spielzeug und erfordert mechanische Grundkenntnisse sowie Vorsicht beim Betrieb. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Das Modell ist nicht für Kinder unter 14 Jahren geeignet.

Zusammenbau des Modells

Der Zusammenbau umfasst die Montage des Fahrwerks, des Hecks und der Tragflächen:

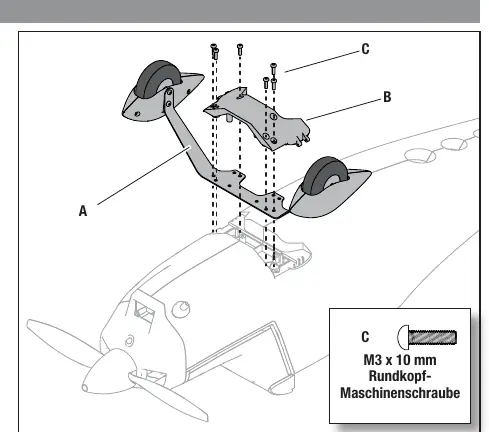

• Fahrwerk: Mit der Montageplatte und sechs M3 x 10 mm Schrauben am Rumpf befestigen.
• Heck: Seitenleitwerk und Höhenleitwerk mit den beiliegenden Schrauben (M2,5 x 15 mm und M2 x 8 mm) sichern. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen, um die Ruderbeweglichkeit nicht zu blockieren.
• Tragflächen: Die Flügelstreben und die handfreie Servo-Verbindung korrekt einrasten lassen. Mit zwei M3 x 25 mm Flügelschrauben am Rumpf sichern.

Senderprogrammierung und SAFE Select

Das Modell unterstützt die SAFE Select-Technologie, die für zusätzliche Stabilität sorgt. Die Programmierung erfolgt je nach Sendertyp (NX, DX, iX-Serie) über die Funktionsliste. Wichtig ist die Zuweisung eines Schalters für SAFE Select auf einem Kanal zwischen 5 und 9. Stellen Sie sicher, dass alle Ruderwege auf 100% eingestellt sind.

Erstes Einschalten und Schwerpunkt

Der Schwerpunkt (CG) wird 60 mm (+/- 5 mm) von der Vorderkante des Flügels gemessen, wo dieser auf den Rumpf trifft. Vor dem ersten Flug muss der Sender mit dem Empfänger gebunden werden. Achten Sie darauf, dass der Gashebel beim Einschalten auf der niedrigsten Position steht.

Wartung und Fehlerbehebung

Regelmäßige Wartung umfasst die Überprüfung der Propeller, der Servos und der Verkabelung. Bei Oszillationen oder ungleichmäßiger Flugleistung sollten die Ruder mechanisch zentriert und die Trimmung auf Null gesetzt werden. Bei Problemen mit der Bindung oder der Motorreaktion konsultieren Sie den Leitfaden zur Problemlösung in der Anleitung.

Kontakt

Für technischen Support oder Reparaturanfragen wenden Sie sich bitte an Horizon Hobby unter [email protected] oder telefonisch unter +49 (0) 4121 2655 100.
