Wartungsset-Anleitung für Danfoss 027F3377 PM Ventil (Größe 80)

Detaillierte Anleitung und Teileliste für das Danfoss Überholungsset 027F3377 für PM-Ventile der Größe 80. Enthält Explosionszeichnung und Spezifikationen der Ersatzteile.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung und Ersatzteilliste für das Danfoss Überholungsset (Overhaul Kit) mit der Artikelnummer 027F3377. Es ist speziell für PM-Ventile der Größe 80 mit Standardkegel konzipiert. Die Anleitung hilft bei der Identifizierung der korrekten Ersatzteile und deren Positionierung innerhalb des Ventils.

Explosionszeichnung und Komponenten

Die beiliegende Explosionszeichnung zeigt den internen Aufbau des Ventils und die Positionierung der einzelnen Komponenten. Die Nummern im Diagramm entsprechen der Teileliste, die für die korrekte Montage und Wartung unerlässlich ist.

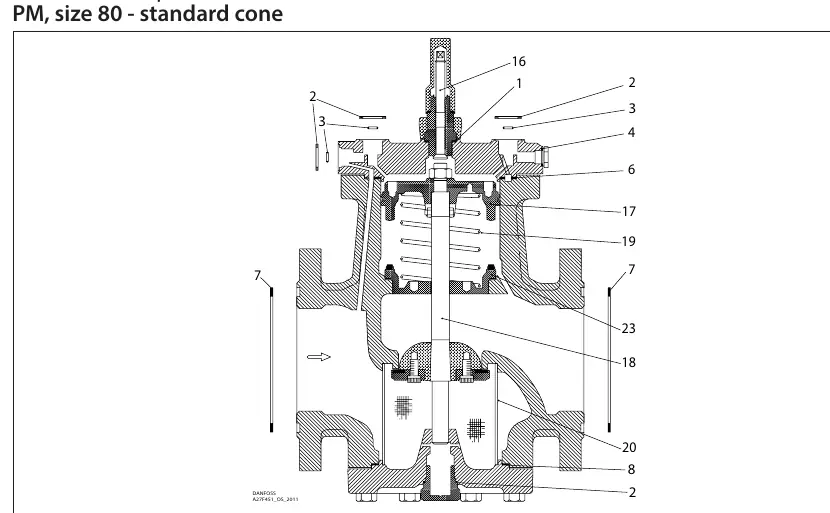

Explosionszeichnung des PM-Ventils (Größe 80) mit nummerierten Ersatzteilen.

Teileliste und Spezifikationen

Die Ersatzteile bestehen aus verschiedenen Materialien, primär Faser (Fibre) und Aluminium (Alu). Achten Sie bei der Montage auf die korrekten Abmessungen und Materialtypen, die in der Übersicht aufgeführt sind.

Hinweise zur Verwendung

Beachten Sie bei der Arbeit mit dem Überholungsset folgende Einschränkungen:

Einige Ersatzteile im Paket sind für PM-Ventile der Größe 80 mit Standardkegel nicht erforderlich und werden nicht verwendet.
Teile, die mit zwei Sternchen (**) gekennzeichnet sind, gehören zur manuellen Öffnungsvorrichtung und sind nicht Teil des Standard-Wartungsumfangs für den Ventilkegel.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Teile bleiben nach der Montage übrig

Einige Teile im Set sind für die Größe 80 mit Standardkegel nicht vorgesehen. Prüfen Sie die Hinweise in der Anleitung, ob das Teil für Ihre spezifische Konfiguration benötigt wird.

Vor der Verwendung

Identifizieren Sie das Ventilmodell (PM Größe 80 Standardkegel).
Vergleichen Sie die vorhandenen Teile mit der Explosionszeichnung.
Prüfen Sie die Materialvorgaben (Fibre/Alu) für die Dichtungen.
Stellen Sie sicher, dass Sie nur die für Ihre Konfiguration notwendigen Teile verwenden.
