Wartungsset-Anleitung für Danfoss 027F3387 PM Größe 80
Detaillierte Anleitung und Teileübersicht für das Danfoss 027F3387 Wartungsset für PM-Ventile der Größe 80 mit V-Kegel. Enthält Explosionszeichnung und Materialspezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Referenz für das Danfoss Wartungsset 027F3387, das speziell für PM-Ventile der Größe 80 mit V-Kegel konzipiert ist. Es enthält eine detaillierte Explosionszeichnung sowie eine vollständige Liste der enthaltenen Ersatzteile mit Materialangaben und Abmessungen.

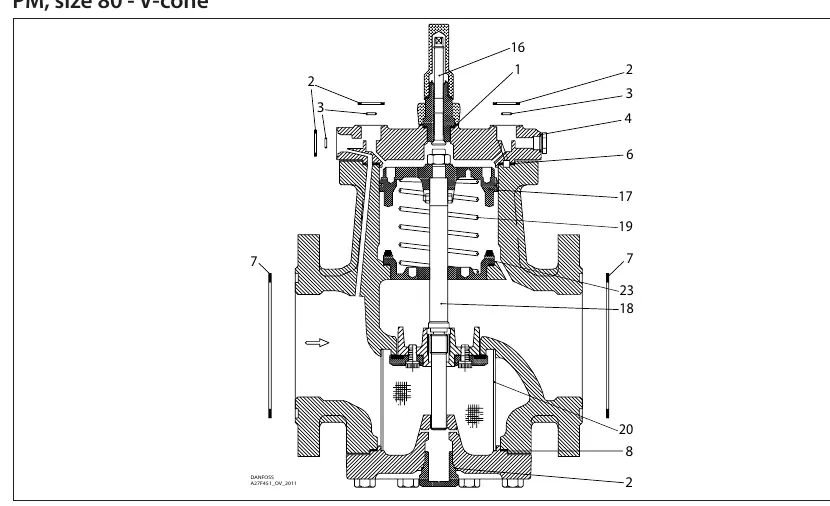

Explosionszeichnung und Montage
Die Explosionszeichnung veranschaulicht die interne Struktur des PM-Ventils und die Positionierung der einzelnen Komponenten. Die nummerierten Teile im Diagramm korrespondieren direkt mit der unten aufgeführten Teileliste. Achten Sie bei der Montage auf die korrekte Reihenfolge der Dichtungen und Federn, wie im Diagramm dargestellt.

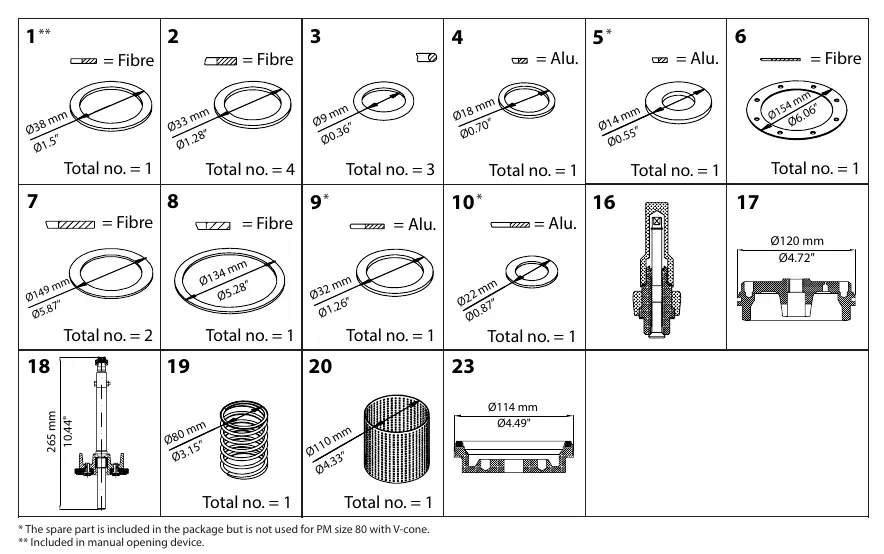

Teileliste und Spezifikationen
Die Ersatzteile bestehen aus verschiedenen Materialien wie Aluminium (Alu.) und Faser (Fibre). Bitte beachten Sie die folgenden Hinweise zur Verwendung:
- Teile mit einem Stern (*): Diese Ersatzteile sind im Paket enthalten, werden jedoch bei PM-Ventilen der Größe 80 mit V-Kegel nicht verwendet.
- Teile mit zwei Sternen (**): Diese Teile sind in der manuellen Öffnungsvorrichtung enthalten.
Die Liste umfasst unter anderem Dichtungsringe, Federn und Ventileinsätze mit spezifischen Durchmessern (z. B. 38 mm, 154 mm, 114 mm), die für die Instandsetzung des Ventils erforderlich sind.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob das Teil mit einem Stern (*) markiert ist; diese Teile werden bei PM-Ventilen der Größe 80 mit V-Kegel nicht verwendet.
Vergleichen Sie die Abmessungen (Durchmesser in mm/Zoll) und das Material (Alu./Fibre) mit der Teileliste, um das korrekte Ersatzteil zuzuordnen.
Vor der Verwendung
- Stellen Sie sicher, dass das Ventil ein PM-Modell der Größe 80 mit V-Kegel ist.
- Identifizieren Sie alle benötigten Teile anhand der Explosionszeichnung.
- Prüfen Sie, ob die im Set enthaltenen Teile für Ihre spezifische Konfiguration geeignet sind.
- Beachten Sie die Hinweise zu den mit * und ** markierten Teilen.
