Wartungskit Danfoss 027F0635 PMFL 80-6 Installationsanleitung

Detaillierte Übersicht der Komponenten für das Danfoss PMFL 80-6 Wartungskit (027F0635). Enthält eine Explosionszeichnung, eine Liste der Dichtungen und Federn sowie wichtige Hinweise zur Identifikation der Ersatzteile.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationshilfe für das Wartungskit (Code 027F0635) für das Danfoss PMFL Ventil, Größe 80-6. Es bietet eine Übersicht über alle im Kit enthaltenen Dichtungen, Federn und mechanischen Komponenten sowie deren Position innerhalb des Ventils.

Explosionszeichnung und Komponenten

Die beiliegende Zeichnung zeigt die interne Struktur des PMFL-Ventils. Die nummerierten Teile entsprechen den im Kit enthaltenen Ersatzteilen. Bitte beachten Sie, dass einige Teile (markiert mit einem Sternchen) im Paket enthalten sind, jedoch nicht für die Größe 80-6 verwendet werden.

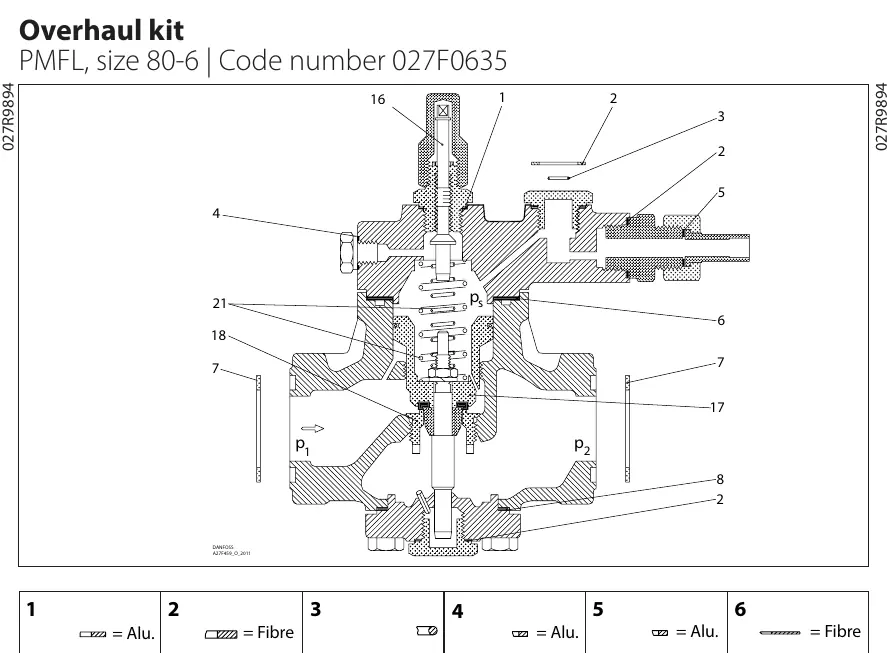

Explosionszeichnung des PMFL-Ventils mit Positionsnummern der Ersatzteile.

Komponentenliste

Das Kit enthält verschiedene Dichtungsringe aus Aluminium und Faserwerkstoffen sowie Federn. Die Identifikation erfolgt über die Durchmesserangaben:

Dichtungen (Aluminium): 26 mm, 18 mm, 14 mm, 32 mm, 22 mm
Dichtungen (Faser): 33 mm, 75 mm, 39 mm, 60 mm
Federn und mechanische Teile: Positionen 16, 17, 18 und 21 (Standard-Federsatz)

Zusätzliche Hinweise

Für die Identifikation und Installation von speziellen schwachen oder starken Federsätzen verweist das Dokument auf die separate Installationsanleitung DKRCI.PI.GE1.C. Stellen Sie sicher, dass Sie bei der Montage die korrekten Dichtungsmaterialien (Aluminium vs. Faser) an den entsprechenden Positionen verwenden.

Offizielle Quellen aus der Anleitung

Offizielle Quelle DKRCI.PI.GE

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Teile im Kit passen nicht zum Ventil

Überprüfen Sie, ob die Teile mit einem Sternchen markiert sind; diese sind für andere Ventilgrößen gedacht und werden bei PMFL 80-6 nicht benötigt.

Unsicherheit bei Federinstallation

Für spezielle schwache oder starke Federsätze muss die separate Anleitung DKRCI.PI.GE1.C konsultiert werden.

Vor der Verwendung

Identifizieren Sie alle Dichtungen anhand der Durchmesserangaben.
Trennen Sie Aluminium-Dichtungen von Faser-Dichtungen.
Stellen Sie sicher, dass das Ventil drucklos ist, bevor Sie mit der Wartung beginnen.
Vergleichen Sie die ausgebauten Teile mit der Explosionszeichnung.
