Danfoss VLT® Advanced Harmonic Filter AHF 005/AHF 010 Design Guide

Produktbeschreibung

Die Danfoss VLT® Advanced Harmonic Filter AHF 005 und AHF 010 sind passive Oberwellenfilter, die speziell für den Einsatz mit Danfoss Frequenzumrichtern (FC 102, FC 103, FC 202, FC 301/302) entwickelt wurden. Sie reduzieren die durch nichtlineare Lasten verursachten Oberschwingungen im Stromnetz und verbessern die Energieeffizienz.

Sicherheit

Warnung: Die Filter enthalten Hochspannungskomponenten. Installation, Inbetriebnahme und Wartung dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Vor Arbeiten am Filter muss die Spannungsversorgung unterbrochen und die Entladezeit der Kondensatoren abgewartet werden. Die Filteroberflächen können im Betrieb heiß werden.

Installation und Inbetriebnahme

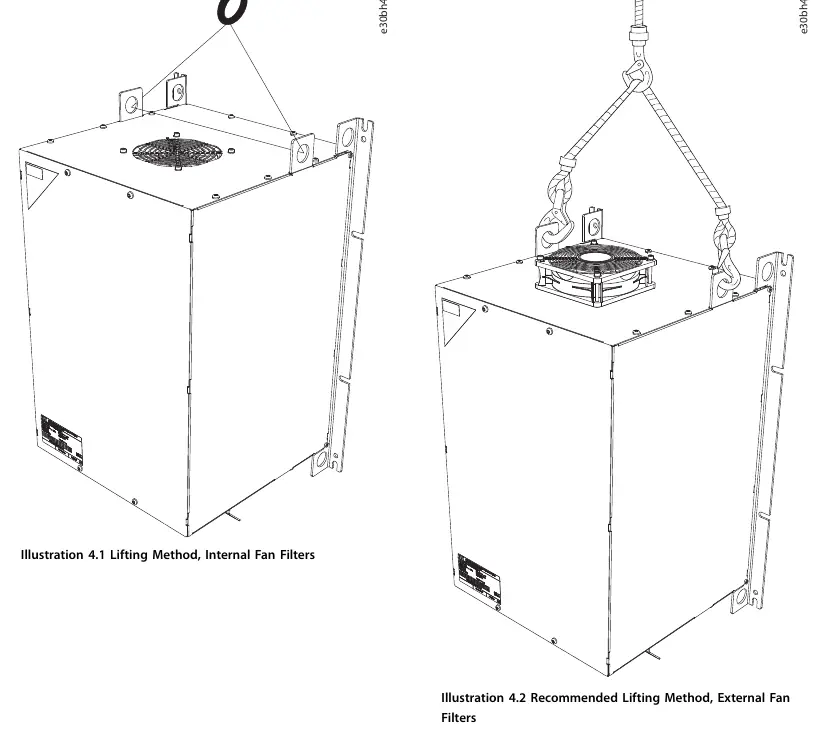

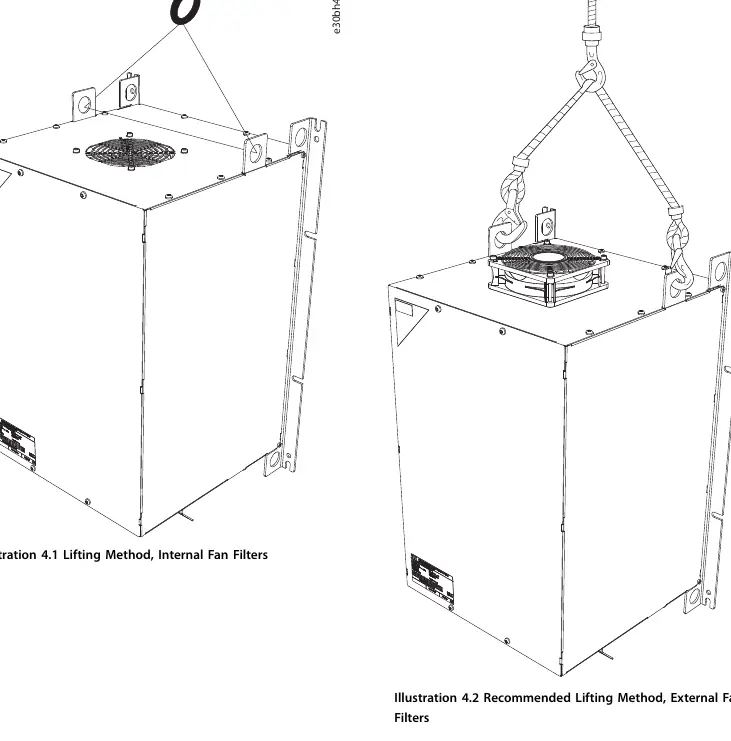

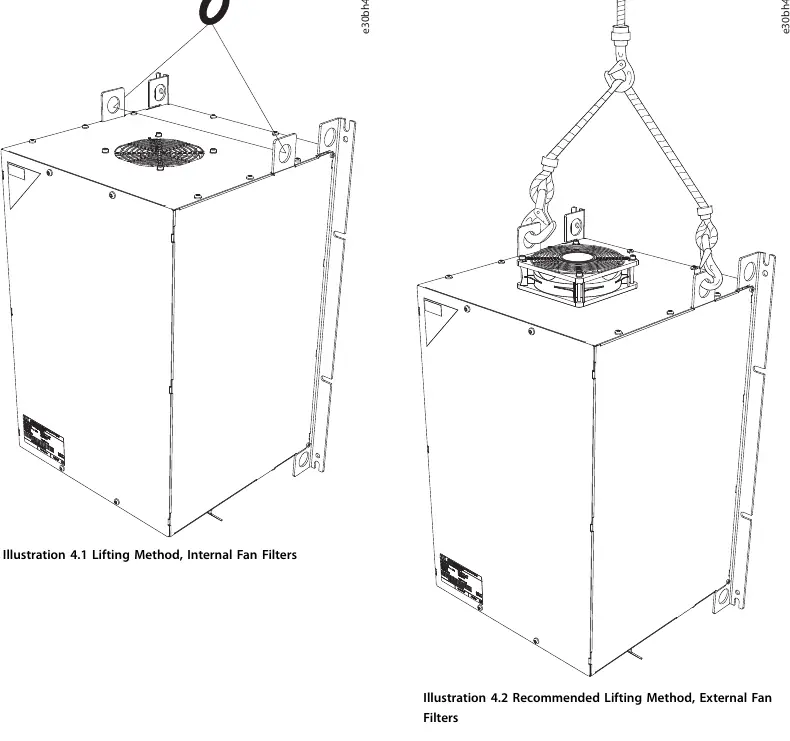

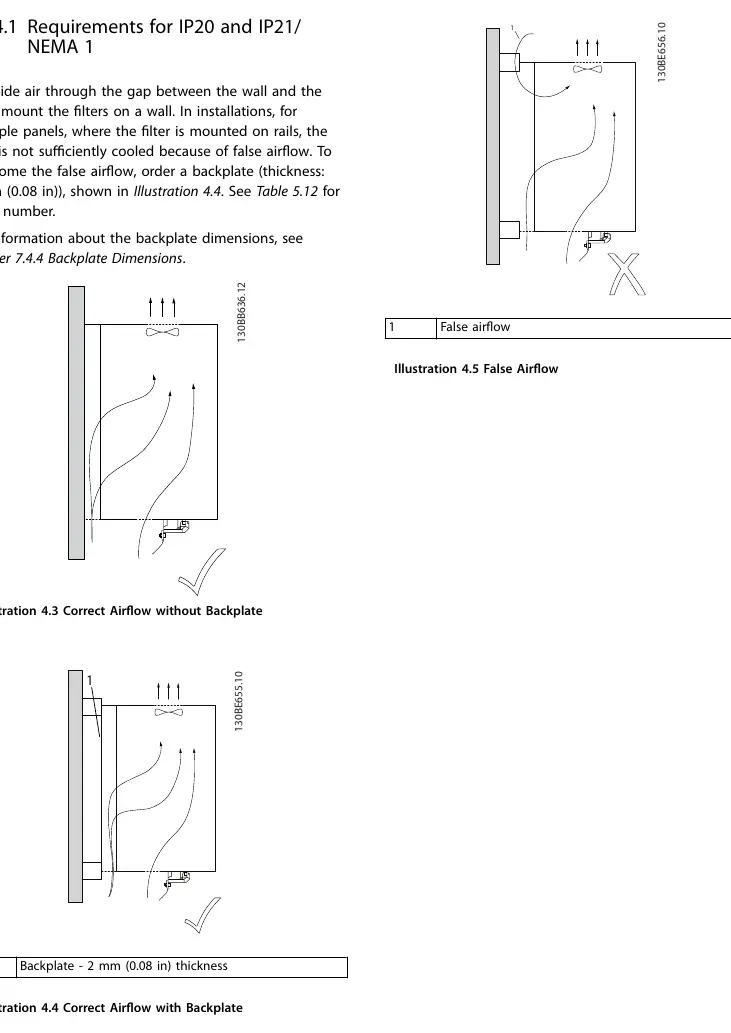

Die Filter sind für die vertikale Montage mit den Anschlüssen nach unten konzipiert. Ein Mindestabstand von 150 mm oben und unten ist für die Belüftung erforderlich. Die Filter verfügen über eingebaute, drehzahlgeregelte Lüfter. Bei der Installation in Schaltschränken ist auf eine ausreichende Luftzirkulation zu achten. Zur Vermeidung von Fehlströmen bei der Schaltschrankmontage kann eine Rückplatte verwendet werden.

Elektrische Installation

Die Filter werden zwischen Netzversorgung und Frequenzumrichter geschaltet. Die Anschlüsse X1.1–X1.3 dienen der Netzeinspeisung, X2.1–X2.3 dem Ausgang zum Frequenzumrichter. Optional kann ein Kondensator-Trennschütz über die Klemmen X3 und X4 angeschlossen werden, um bei Teillast die kapazitive Blindleistung zu reduzieren. Die integrierten Temperaturschalter müssen zwingend in die Steuerung des Frequenzumrichters eingebunden werden, um bei Überhitzung eine sofortige Abschaltung oder einen kontrollierten Rampen-Stopp innerhalb von 30 Sekunden auszulösen.

Programmierung

Die Programmierung des Frequenzumrichters umfasst die Konfiguration der digitalen Eingänge für die Übertemperaturschutz-Funktion (z. B. Anschluss an Klemme 27 oder 33) sowie ggf. die Deaktivierung der dynamischen DC-Zwischenkreis-Kompensation (Parameter 14-51), um Resonanzen zu vermeiden.

Wartung und Usterken

Die Wartung beschränkt sich auf die Überprüfung der Lüfter und die Reinigung der Lufteinlässe. Bei wiederholtem Ansprechen des Temperaturschalters ist die Belüftungssituation zu prüfen. Ersatzteile wie Kondensatorkits, Lüfter und Sicherungen sind revisionsspezifisch auszuwählen.

Technische Daten

Die Filter sind in verschiedenen Spannungsklassen (380–690 V) und Frequenzen (50/60 Hz) erhältlich. Die AHF 005-Serie erreicht einen THDi von < 5%, die AHF 010-Serie einen THDi von < 10% bei Nennlast. Der Wirkungsgrad liegt bei über 0,98.
